Over infraroodthermometers en warmtebeeldtoepassingen
Infraroodthermometer en thermische beeldvorming Volgens de verschillende detectiefuncties heeft de infraroodradiometer twee typen infraroodthermometer en infrarood thermische beeldvorming.
1. Infraroodthermometer

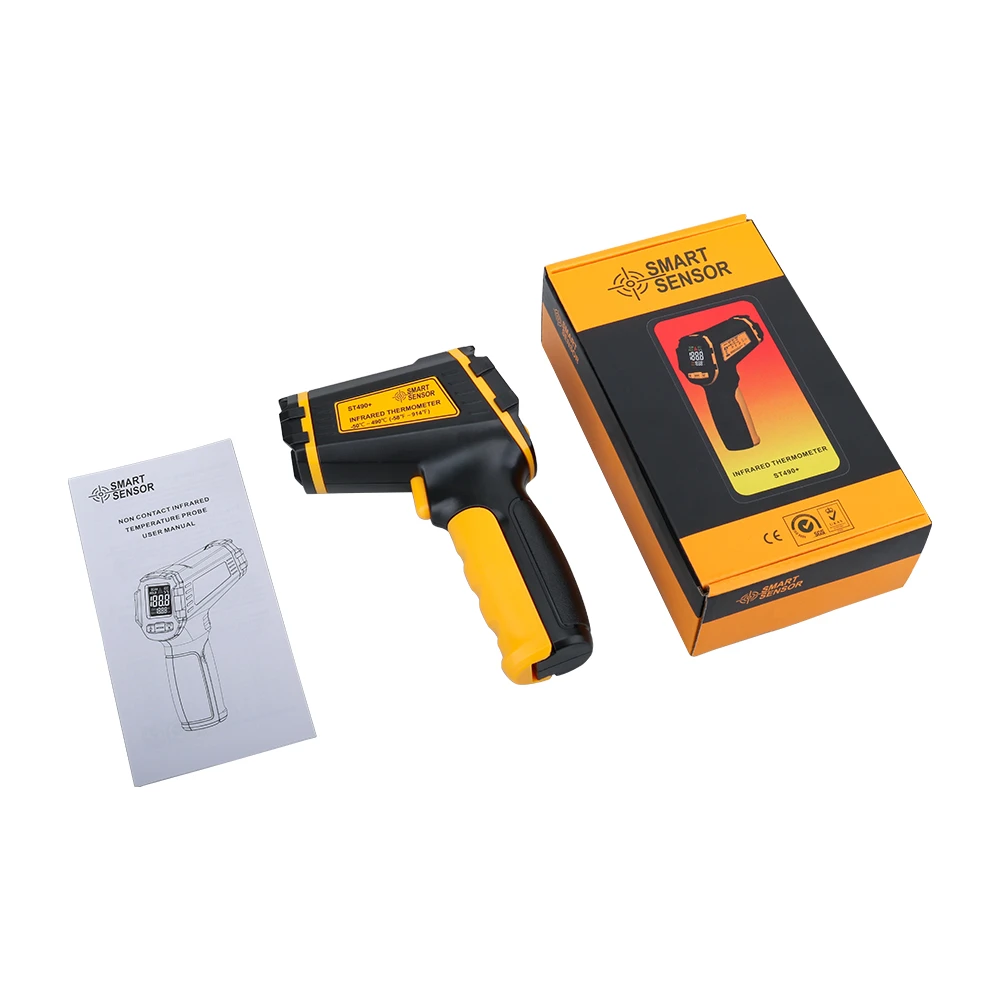

Infraroodthermometer, ook wel punttemperatuurmeter genoemd. Dit is een nieuw type thermometer dat de afgelopen jaren sneller is ontwikkeld en wordt gebruikt om de temperatuur van een vast punt van het object te meten. Met klein formaat, lichtgewicht, hoge gevoeligheid, snelle respons, eenvoudige bediening en andere voordelen, zeer geschikt voor temperatuurdetectie van apparatuur ter plaatse. Infraroodstraling via het optische transmissie- of reflectiesysteem, gemaakt door de modulator van wisselstraling, via de infrarooddetector, door de elektronische versterkerverwerking en verbetering van de signaal-ruisverhouding, en ten slotte door de indicator om de temperatuur van het object te geven wordt gemeten. Vochtsensorsonde , , Roestvrijstalen verwarmer PT100-sensor , , Gegoten aluminium verwarmer , Verwarmingscirkel Vloeistofmagneetklep
2. Warmtebeeldcamera
Dit is het gebruik van de thermische stralingskarakteristieken van objecten, de vlak- en ruimtetemperatuurverdeling van het te testen object tot een grafische weergave van de temperatuurmeetapparatuur, die is gebaseerd op infrarooddetectoren, een optische scanmethode voor sequentieel scannen door de scèneruimte, na conversie , het zichtbare beeld op het display, kan de vorm van het object en de verdeling van het temperatuurveld weergeven. Het is zeer effectief om het te gebruiken om de staat van de gebruikte apparatuur te analyseren en de fouten ervan te identificeren. Het is momenteel echter duur en de populariteit ervan is beperkt.
Infraroodstraling door de scanlens gemaakt van infrarood optisch materiaal, na scherpstelling, en vervolgens door een verticaal scanprisma en een horizontaal scanprisma, na continu scannen, onmiddellijke luchthavenscan van het hele onderwerp. De infraroodstraal die door het horizontale prisma wordt afgegeven, gaat door een reeks relaisoptieken, inclusief selecteerbare openingen en filters, en wordt uiteindelijk gefocust op een infrarooddetector. De detectoreenheid produceert een elektrisch uitgangssignaal dat evenredig is aan de straling van het doel, dat wordt versterkt om een videosignaal te produceren dat via verbindingskabels naar een kathodestraalbuisdisplay wordt gestuurd, dat een zwart-wit- of kleurenbeeld toont met instelbare helderheid of een kwantitatief thermisch beeld.
