Analyse van onbekende functies van digitale multimeter
Classificatie van digitale multimeters
Digitale multimeters worden geclassificeerd volgens de bereikconversiemethode en kunnen worden onderverdeeld in drie typen: handmatig bereik (MAN RANGZ), automatisch bereik (AUTO RANGZ) en automatisch/handmatig bereik (AUTO/MAN RANGZ).
Volgens verschillende functies, gebruiken en prijzen kunnen digitale multimeters grofweg worden onderverdeeld in 9 categorieën: low-end digitale multimeters (ook bekend als populaire digitale multimeters), mid-range digitale multimeters, medium/high-end digitale multimeters, digitale/analoge hybride instrumenten, digitaal instrument met dubbele weergave van / analoog diagram, multifunctionele oscilloscoop (integratie van digitale multimeter, digitale opslagoscilloscoop en andere kinetische energie in één behuizing).
Testfunctie van digitale multimeter
De digitale multimeter kan niet alleen DC-spanning (DCV), AC-spanning (ACV), DC-stroom (DCA), AC-stroom (ACA), weerstand (Ω), diodedoorlaatspanningsval (VF), transistoremitterstroomversterkingsfactor ( hrg), kan ook capaciteit (C), conductantie (ns), temperatuur (T), frequentie (f) meten en een zoemerbestand (BZ) toevoegen om de continuïteit van de lijn te controleren, methode met laag vermogen om weerstandsbestand te meten ( L0Ω). Sommige instrumenten hebben ook een inductantietoestel, een signaaltoestel, een automatische AC/DC-conversiefunctie en een capaciteitstoestel met een automatische bereikconversiefunctie.

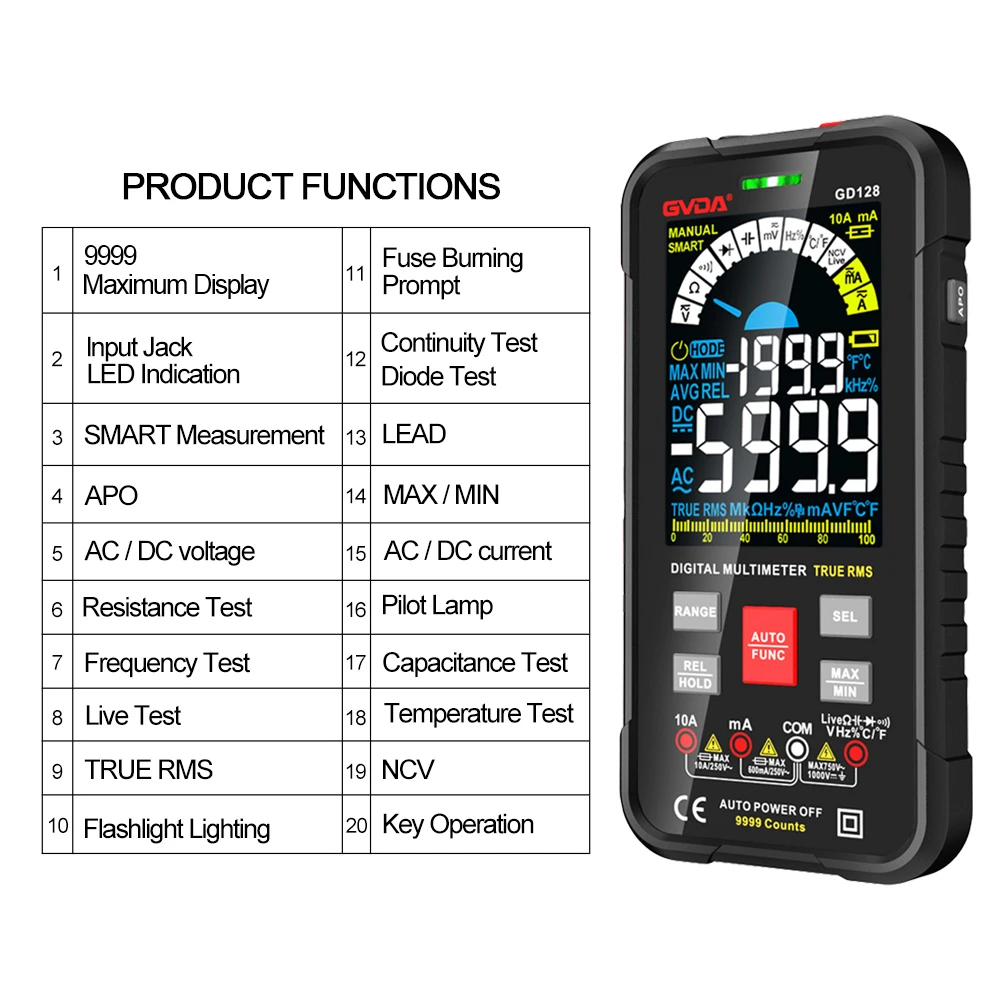

De meeste digitale multimeters hebben de volgende nieuwe en praktische testfuncties toegevoegd: lezen vasthouden (HOLD), logische test (LOGIC), werkelijke effectieve waarde (TRMS), relatieve waardemeting (RELΔ), automatische uitschakeling (AUTO OFF POWER), enz.
Anti-interferentievermogen van digitale multimeter
Eenvoudige digitale multimeters hanteren over het algemeen het principe van integrale A/D-conversie. Zolang de positieve integratietijd zo wordt gekozen dat deze precies gelijk is aan het gehele veelvoud van de periode van het seriestoringssignaal, kan de seriestoring effectief worden onderdrukt. Dit komt omdat het cross-frame interferentiesignaal wordt uitgemiddeld in de voorwaartse integratietrap. De common frame rejection ratio (CMRR) van digitale multimeters uit het midden- en laagsegment kan 86-120dB bereiken.
Digitale multimeter foutregistratiefunctie
Zie voor meer informatie "How to collect and detect electrical intermittering faults with a multimeter" op de website van Beijing Ocean Industrial Technology Co., Ltd.
Ontwikkelingstrend van digitale multimeter
Geïntegreerd
De draagbare digitale multimeter maakt gebruik van een single-chip A/D-omzetter en het perifere circuit is relatief eenvoudig en vereist slechts een klein aantal hulpchips en componenten. In de afgelopen jaren zijn er continu speciale chips voor single-chip digitale multimeters uitgekomen, en een volledig functionele digitale multimeter met automatisch bereik kan worden gevormd door een enkele IC te gebruiken, wat gunstige voorwaarden schept voor het vereenvoudigen van het ontwerp en het verlagen van de kosten.
Laag energieverbruik
Nieuwe digitale multimeters gebruiken over het algemeen CMOS grootschalige A/D-converters met geïntegreerde schakelingen en het stroomverbruik van de hele machine is erg laag.
