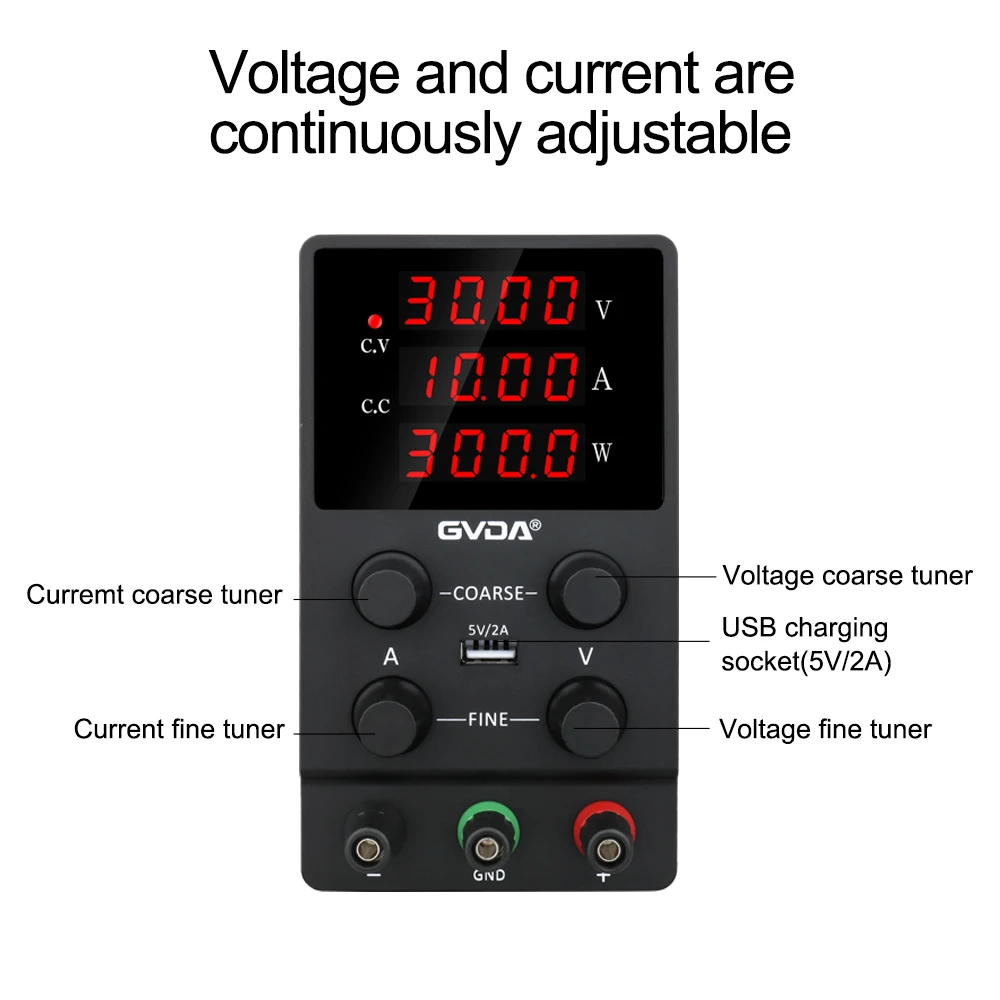

Definitie en werking principe van schakelen voeding voeding
Schakelen voeding is gebruikt via het circuit besturing schakelen buis voor hogesnelheids geleiding en afsluiten. DC voor hoogfrequent wisselende stroom geleverd aan de transformator om transformatie, daarbij de benodigde één of meer groepen van spanning stroom voeding.
Schakelen voeding voeding bestaat uit de volgende onderdelen:
De hoofd schakeling van de AC net input, DC output van het geheel proces, inclusief:
1, input filter: zijn rol is om filteren de verdwaalde golven aanwezig in het stroom net, maar ook belemmeren de machine opgewekt door de verdwaalde golven terugkoppeling naar het publieke stroom net.
2, rectificatie en filtering: het net AC voeding direct gerectificeerd in een soepeler DC stroom voor de volgende conversie.
3, omvormer: gelijkgericht DC in hoogfrequent afwisselend stroom, welke is de kern deel van de hoogfrequent schakelen voeding voeding, de hoger de frequentie, volume, gewicht en output vermogen verhouding is kleiner.
4, output rectificatie en filtering: volgens volgens de belasting behoeften, om een stabiel en betrouwbare DC voeding voeding te leveren.
Controle circuit op de ene hand, bemonstering van de uitgang, door vergelijken met de set standaard, en dan gaan naar besturing de omvormer, veranderen zijn frequentie of puls breedte, bereiken stabiele uitgang.
Drie voorwaarden van schakelen voeding voeding
1, schakelen: vermogen elektronica werkend in de schakelende toestand eerder dan lineaire toestand
2, hoogfrequent: Vermogen Elektronica Werkend op Hoog Frequenties eerder dan Dichtbij de lage frequentie van de industriële frequentie
3, DC: schakelen voeding voeding uitgang is DC liever dan AC
Het werking principe van schakelen voeding voeding
Tegenwoordig, de meeste randapparatuur gebruik schakelen voeding voor spanning conversie. Hoewel de schakelende stroom voeding heeft de kenmerken van klein formaat, hoog rendement, goed spanning regeling, etc., maar omdat de schakelende stroom voeding is direct aangesloten op het nutsbedrijf, de verandering van nutsvoorziening spanning en overspanning en piek kan veroorzaken schade aan de schakelende stroom voeding. Schakelen stroom voeding circuit is meer complex, veel enthousiastelingen op de stroom voeding schade bij hun verstand' einde, in feit, als lang als wij hebben een bepaald begrip van het, onderhoud is niet moeilijk.
Het principe van schakelende stroom voeding is ongeveer de de de 2c hier, we HP3748 printer ondersteunend de schakelende voeding voeding geen spanning uitgang als een voorbeeld, om het principe van werking van schakelende stroom voeding en fout controle methoden uit te leggen.
Begrip het principe van werking
If we want to learn to troubleshoot the switching power supply, we have to have an understanding of its principle of operation and what components are susceptible to damage. When the utility power input from the input side, the first to reach the capacitor and inductor composed of L-type or π-type filter circuit for filtering, in order to eliminate the utility surge voltage and interference signals, improve the quality of power supply. At the same time, the utility input is also connected in series with a fuse, when the power supply short-circuit failure, the fuse fuse to avoid the expansion of the fault. And, now most of the switching power supply input and a varistor. This resistor when the voltage is normal, the resistance value is infinite, does not affect the work of the circuit. Once the voltage is too high, the varistor will be short-circuited, so that the current through the fuse increases, the fuse fuse, to avoid damage to other components due to high voltage.
After filtering the AC power by the diode bridge rectifier circuit and high-voltage large-capacity capacitor filtering, generating 300V high-voltage DC voltage, after the voltage by the resistor step-down and a simple voltage regulator into the oscillation control circuit to generate oscillation signals, generated by the oscillation signal through the power supply oscillator tube amplified with a high-frequency transformer, it will be transformed into a low-voltage alternating current voltage, low-voltage alternating current voltage and then a rectifier filtering After rectification and filtering, the low voltage AC voltage can be converted into low voltage DC voltage which can be used by various equipments. In addition, in the main voltage output, there is also a voltage sampling feedback circuit, the current voltage feedback back to the oscillation control circuit, once the main voltage due to load changes and voltage drift, the oscillation control circuit will change the oscillation pulse width to ensure the stability of the output voltage. At the same time, when the load is short-circuited, the sampling feedback signal will also notify the oscillation control circuit in time to stop the output of the voltage, so as to avoid the power supply from being damaged due to overload.
