Hoe test ik een bidirectionele thyristor met een multimeter?

Dec 30, 2023

Hoe test ik een bidirectionele thyristor met een multimeter?



Met een multimeter R × 1-blok om de bidirectionele thyristorelektrodemethode te bepalen, maar ook om het triggervermogen te controleren.


(1) bepaal de T2-pool: bidirectionele thyristor G-pool en T1-pool dichtbij de T2-pool verder weg. Daarom is de G-T1 tussen de positieve en negatieve weerstand erg klein. In het R × 1-blok om de weerstand tussen twee willekeurige benen te meten, vertoont alleen de G-T1 een lage weerstand tussen de positieve en negatieve weerstand van slechts enkele tientallen Ω, terwijl de T2 - G, T 2 - T1 tussen de positieve en negatieve weerstand is oneindig. Dit geeft aan dat, indien gemeten en de andere twee poten van een pin niet, het een T2-paal moet zijn. Bovendien is het gebruik van een TO-220-pakket bidirectionele thyristor, de T2-pool meestal verbonden met het kleine koellichaam, op basis waarvan ook de T2-pool kan worden bepaald.


(2) Maak onderscheid tussen G-paal en T1-paal.


(1) Ontdek eerst de T2-paal, ervan uitgaande dat de resterende twee pinnen in een van de pinnen voor de T1-paal zitten, de andere pin voor de G-paal.


Sluit de zwarte pen aan op de T1-pool en de rode pen op de T2-pool en de weerstand zal oneindig zijn. Gebruik vervolgens de punt van de rode pen om T2 en G kort te sluiten naar de G-pool plus een negatief triggersignaal, de weerstandswaarde moet ongeveer 10 Ω zijn, wat bewijst dat de buis is ingeschakeld, de geleidingsrichting van T{{ 6}}T2. en dan de punt van de rode pen en de G-pool eraf (maar nog steeds verbonden met de T2), als de weerstandswaarde onveranderd blijft, wat bewijst dat de buis kan worden getriggerd om de geleidingstoestand na de trigger te behouden.


③ de rode pen op de T1-pool, de zwarte pen op de T2-pool, en maak vervolgens T2 en G kortsluiting, naar de G-pool met een positief triggersignaal, de weerstandswaarde is nog steeds ongeveer 10 Ω, en de G-pool na het ontkoppelen als de weerstandswaarde onveranderd blijft, wordt aangetoond dat de buis wordt geactiveerd in de T2 - T1-richting om de aan-status te behouden, en daarom een ​​bidirectioneel trigger-karakter heeft. Dit bewijst dat bovenstaande veronderstelling juist is. Anders komen de aannames niet overeen met de werkelijke situatie, dus is het noodzakelijk om opnieuw aannames te doen en de bovenstaande metingen te herhalen. Uiteraard wordt tijdens het identificeren van G en T1 ook het triggervermogen van de bidirectionele thyristor gecontroleerd. Als de meting volgens geen van de aannames de bidirectionele thyristor kan activeren, bewijst dit dat de buis beschadigd is. Voor 1 A-buis kan ook R × 10-blokdetectie worden gebruikt, voor 3 A en meer dan 3 A-buis moet R × 1-blok worden gekozen, anders is het moeilijk om de geleidingstoestand te behouden.

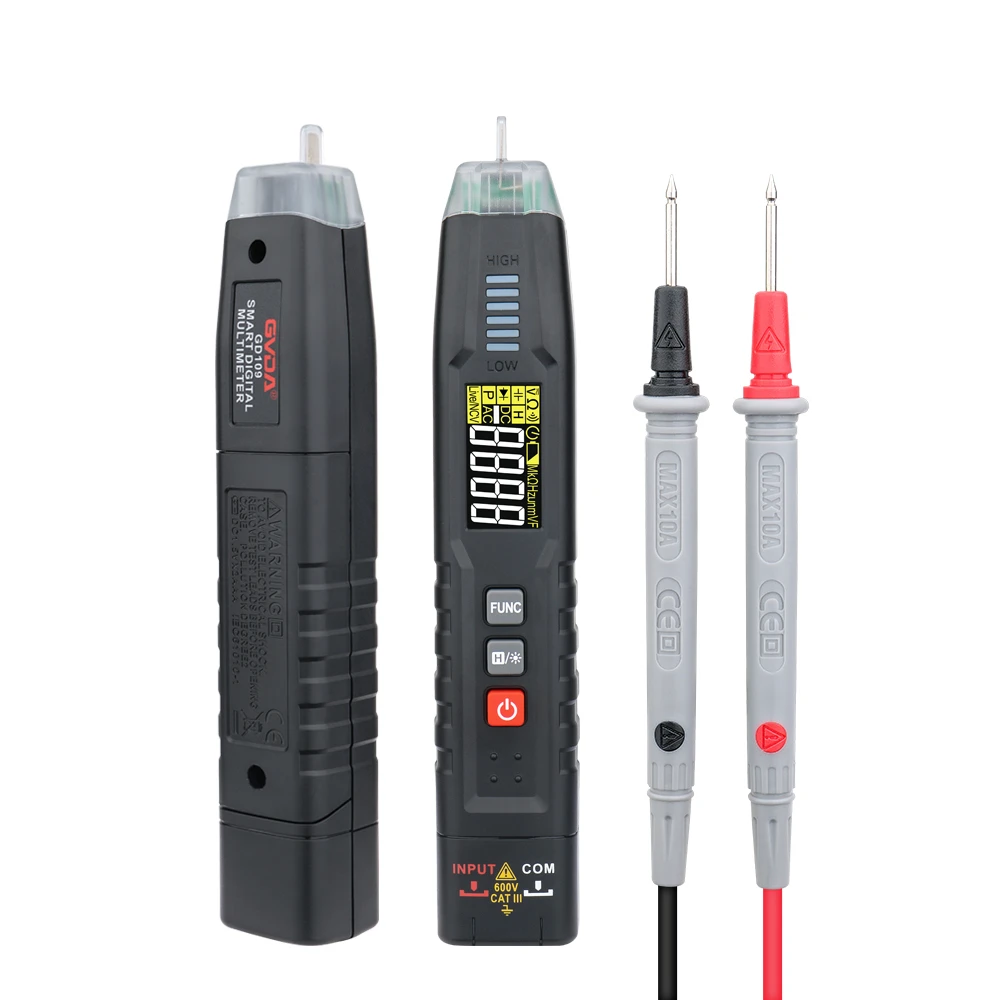

Smart multimter
