Hoe controleer ik lekkage en diefstal van laagspanningslijnen met een stroomtang?

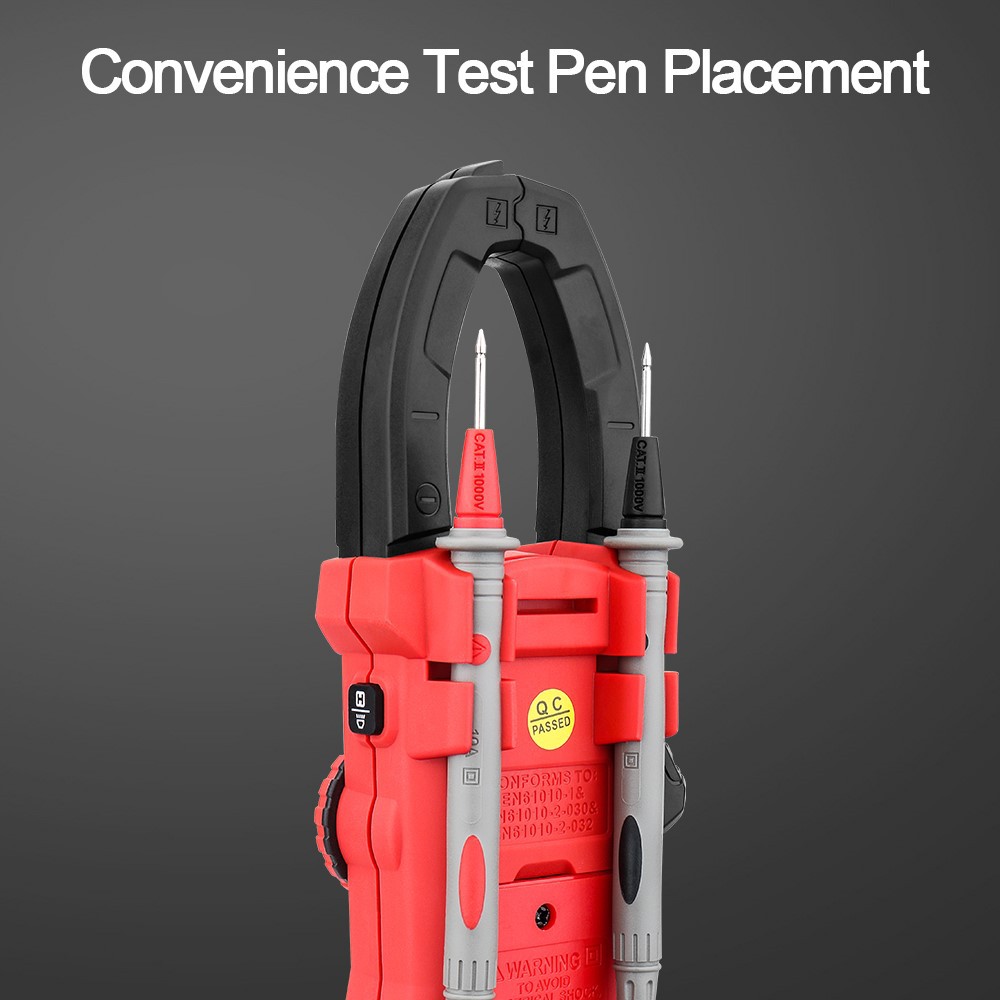

Stroomtangmeter is een combinatie van stroomtransformator en ampèremeter. De ijzeren kern van de stroomtransformator kan worden geopend als de sleutel wordt ingeknepen; De draad waar de gemeten stroom doorheen gaat, kan door de open opening van de ijzeren kern gaan zonder te snijden, en de ijzeren kern wordt gesloten wanneer de sleutel wordt uitgespreid.
De geteste circuitdraad die door de kern gaat, wordt de primaire spoel van de stroomtransformator en de stroom wordt geïnduceerd in de secundaire spoel nadat hij er doorheen is gegaan. Dan zal de ampèremeter die de secundaire spoel verbindt instructies krijgen: meet de stroom van de geteste lijn.
De stroomtangmeter kan het verschillende bereik wijzigen door de schakelaar te verschuiven. Het is echter niet toegestaan om bij het schakelen met elektriciteit te werken. De algemene nauwkeurigheid van clip-on meters is niet hoog, variërend van 2,5 tot 5.
Voor het gebruiksgemak zijn er ook schakelaars met verschillende bereiken in de meter voor het meten van verschillende soorten stroom en het meten van spanning.
Bij het meten van stroom met een populaire ampèremeter is het erg lastig om het circuit af te sluiten en te stoppen voordat u de ampèremeter aansluit voor meting. Soms staat de normale werking van de elektrische gedachte dit niet toe.
Op dit punt is het veel handiger om de stroomtang te gebruiken en kan de stroom worden gemeten zonder het circuit te onderbreken. Een stroomtang is het beste om na te denken over lekkage van laagspanningsleidingen of om diefstal van elektriciteit te controleren.
1, waarbij wordt beoordeeld of er een probleem is met de resterende elektriciteitsactiviteit als beheerder zelf.
Oplossing: Ontkoppel bij de distributietransformator de zekering op de faselijn van de uitgangszijde van de AC-schakelaar van de laagspanningslijn. Als de restelektriciteitsactiviteit op dit moment normaal in bedrijf kan worden genomen, is bewezen dat de restelektriciteitsactiviteit goed is. Anders moet het worden gereviseerd en als onderhouder worden vervangen.
2, denk na over welke faselijn lekt.
Oplossing: Koppel bij de distributietransformator de neutrale draad aan de uitgangszijde van de AC-schakelaar van de geregelde laagspanningslijn los, installeer vervolgens de verwijderde zekeringkern op één fase en meet de fase met een stroomtangmeter. De gemeten stroom is de lekstroom van de fase. Op dezelfde manier worden achtereenvolgens de lekstromen van andere lekfasen gemeten.
Om aarding van de faselijn te voorkomen (als iemand geen gedeeltelijke ontladingsstroomfrequentietesttransformator heeft, automatische variabele verhoudingstester, aarding-op-weerstandstester, resonantietestapparaat voor frequentieconversieseries, gebruikt draadloze hoogspannings-nucleaire fasedetector die ene -wire-one-local methode om elektriciteit te stelen, enz.), wordt de stroomtang tijdens detectie eerst in de hoge stroompositie geplaatst; Als de detectiewaarde erg klein is, schakel dan de stroomtang van de stroomtang naar mA-versnelling voor detectie. Van: Huis van elektrische technologie
3. Nadat u de faselijn met lekkage hebt bepaald, beoordeelt u de positie van de lekkage.
Oplossing: Sluit bij de distributietransformator de te reflecteren faselijn aan op de zekeringkern en koppel de neutrale lijn en andere tweefasige zekeringen los. Gebruik bij het beklimmen van de paal de stroomtangmeter om de faselijn onder spanning te detecteren en de lekstatus te bepalen. Om de efficiëntie te verbeteren, kan de paalbordpositie in het midden van de lijn worden geselecteerd en wordt het lekgedeelte in de eerste helft van de lijn bepaald, net als in de tweede helft na detectie, en vervolgens gedetecteerd in de leidinggedeelte verdacht van lekkage. Naar analogie wordt de detectiebeperking verminderd.
Ten slotte wordt de faselijnpijlerisolator binnen een bepaalde kleine limiet gedetecteerd, en wordt de faselijn van de aardingslijn van de klant met deze limiet gedetecteerd (op de grond of bij het detecteren van de isolator) om het gedetailleerde deel van de lekkage te bepalen.
