Hoe een naderingsschakelaar te meten met een multimeter
De naderingsschakelaar kan worden gemeten met een multimeter; de meting ervan is ook heel eenvoudig, beschouw hem gewoon als een schakelaar.
Laten we dus begrijpen wat deze naderingsschakelaar is.
Naderingsschakelaar komt, zoals de naam al doet vermoeden, "dicht" bij de functie van een schakelaar. Naderingsschakelaars moeten worden gecategoriseerd als positieschakelaars, en onze gebruikelijke rijschakelaars, het grootste verschil is dat de naderingsschakelaar het meetobject niet kan aanraken, u kunt het positiemetingswerk voltooien.
Kortom, de essentie van de naderingsschakelaar is nog steeds een schakelaar, alleen het werkingsprincipe van deze schakelaar is anders en de gebruikelijke naderingsschakelaars op de markt zijn grofweg onderverdeeld in de volgende categorieën:
Foto-elektrische naderingsschakelaar: door de reflectie van licht zal het apparaat, wanneer er een obstakel is dat het uitgestraalde licht blokkeert, een aan- of uitsignaal produceren.
Hall-type naderingsschakelaar: we begrijpen het woord Hall misschien niet zo goed, sterker nog, Hall is een vorm van circuits, het is gevoeliger voor magnetische stoffen, wanneer de detectie van magnetische objecten niet van het circuit een verandering kan veroorzaken , en vervolgens via het conversiecircuit de uitvoer van de reactie op het aan- of uit-signaal:
Capacitieve naderingsschakelaar: Capacitief, we moeten het probleem van een diëlektrische constante begrijpen, wanneer de capaciteit van de tweepolige plaat tussen het object er doorheen gaat, zal de diëlektrische constante veranderen, zodat een signaal wordt gegenereerd en vervolgens via het circuit wordt omgezet voor uitvoer.
Hoe gebruik ik een multimeter om een naderingsschakelaar te meten?
Hoewel het ook een schakelaar is, maar de meting van deze naderingsschakelaar is wel wat bijzonder, wij meten direct, kunnen zeker niets meten, omdat deze naderingsschakelaar bij normaal bedrijf stroom nodig heeft, gelijkwaardig aan een elektrisch apparaat, moet je sluit een voeding aan, en de meeste daarvan zijn DC 24V.
Het aansluiten van een voeding op de naderingsschakelaar is dus de eerste meetstap.
Wanneer we de naderingsschakelaar voeding geven, moeten we ook de interne bedrading ervan begrijpen, we nemen nog steeds de driedraads naderingsschakelaar als voorbeeld, weten dat enige kennis van de circuitvrienden niet moeilijk te zien is, de naderingsschakelaar aan en uit is geassocieerd met een transistor, wanneer het hoofdcircuit van de naderingsschakelaar een object detecteert, zal een circuit binnen de aan en uit-veranderingen worden geproduceerd, zodat er onder de figuur van de belasting aan beide zijden van de lus een gesloten lus ontstaat! Dit vormt een gesloten lus tussen de twee uiteinden van de belasting in de onderstaande afbeelding, dat wil zeggen dat de 24V-voeding aan beide zijden van de belasting wordt toegevoegd, wat feitelijk het werkingsprincipe van de naderingsschakelaar is.

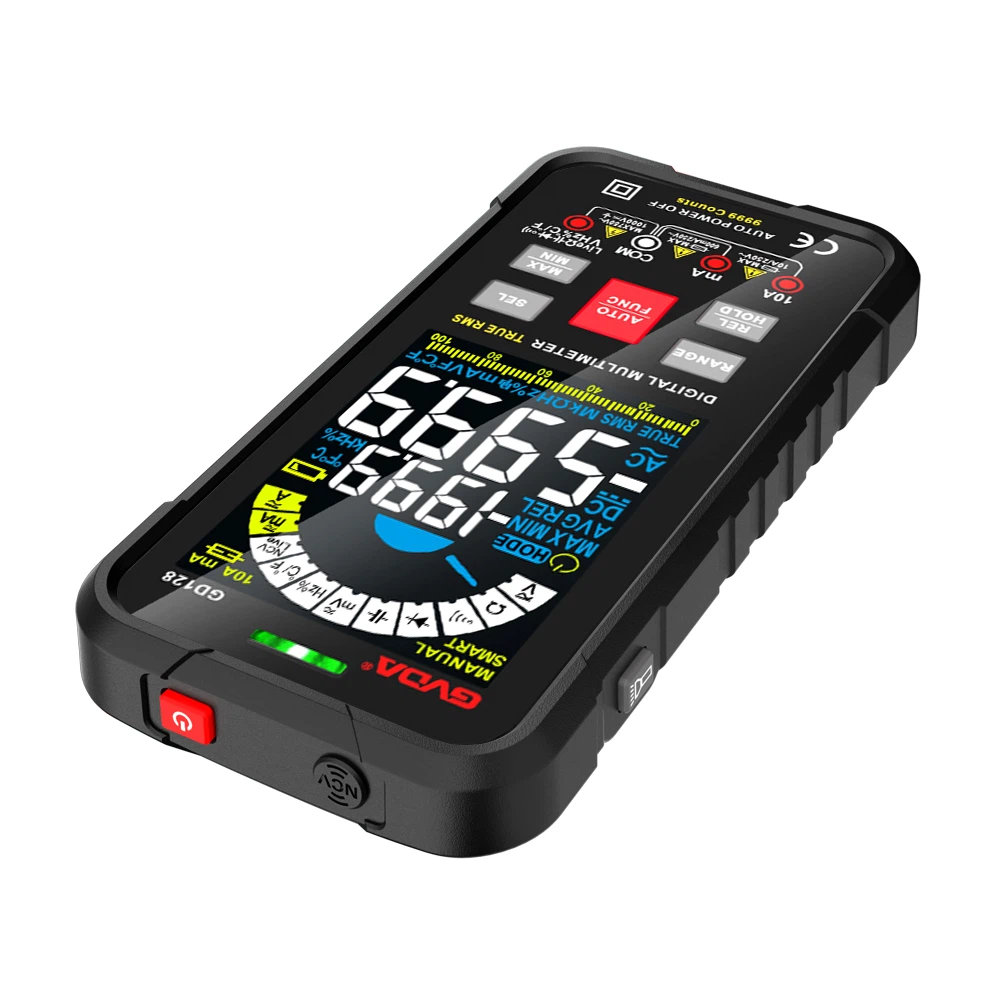

En we gebruiken een multimeter om te meten, de spanning aan beide zijden van de belasting te meten, je kunt weten of de naderingsschakelaar aan of uit staat.
Houd er rekening mee dat vanwege de verschillende vormen van naderingsschakelaars de belastingzijde en de voeding gemeenschappelijk positief of gemeenschappelijk negatief niet noodzakelijkerwijs zijn, volgens onze productspecificatie voor de daadwerkelijke meting.
