Hoe spanning te meten
Een testpen die wordt gebruikt om te bepalen of een draad onder spanning staat, is een soort elektrisch en elektronisch instrument dat een "digitale display-testpen" wordt genoemd. De body van de digitale display-pen is voorzien van een LED-display dat het eenvoudig maakt om de testspanningscijfers te bekijken. De weerstand van het menselijk lichaam is vaak vrij laag, slechts een paar honderd tot enkele duizenden ohm, en de weerstand in de testpen is meestal ongeveer enkele megaohm bij het meten van de spanningvoerende draad, het verlichtingscircuit, de spanning U=220 V tussen de stroomvoerende draad en de grond. De stroom (dwz de stroom die door het menselijk lichaam vloeit) is extreem laag; het valt meestal onder 1 mA. Mensen worden niet geschaad als zo'n kleine stroom door hun lichaam stroomt, en er wordt licht geproduceerd als zo'n kleine stroom door de neonlamp van de testpen stroomt.
Handige instructies voor het gebruik van knoppen:
(A-toets) Druk op deze knop terwijl u de batchkop gebruikt om rechtstreeks contact op te nemen met de lijn; DIRECT, de directe meettoets (weg van het LCD-scherm;
(B-toets) Druk op INDUCTANCE, de inductiemeetknop (dichter bij het LCD-scherm), om de batchkop te gebruiken om de contactlijn te detecteren.
Houd er rekening mee dat de sensortoets zich het dichtst bij het LCD-scherm bevindt en de toets voor directe meting verder weg, ongeacht hoe de elektrische pen is bedrukt.
Deze testpen kan worden gebruikt voor het direct detecteren van spanningen tussen 12-250 volt AC en DC en voor het indirect detecteren van neutrale, fase- en AC-onderbrekingspunten. Het kan ook de continuïteit meten van draden die niet zijn ingeschakeld.
Directe herkenning
De gemeten spanningswaarde wordt weergegeven door het laatste cijfer; de low-break waarde wordt getoond wanneer 70 procent van de high-break weergavewaarde niet wordt bereikt; raak bij het meten van gelijkstroom de tegenpool aan met uw handpalm;
Indirecte detectie:
Houd de B-knop ingedrukt en beweeg de batchkop dicht bij het netsnoer. Als het netsnoer is opgeladen, wordt op het display van de digitale displaypen een hoogspanningssymbool weergegeven

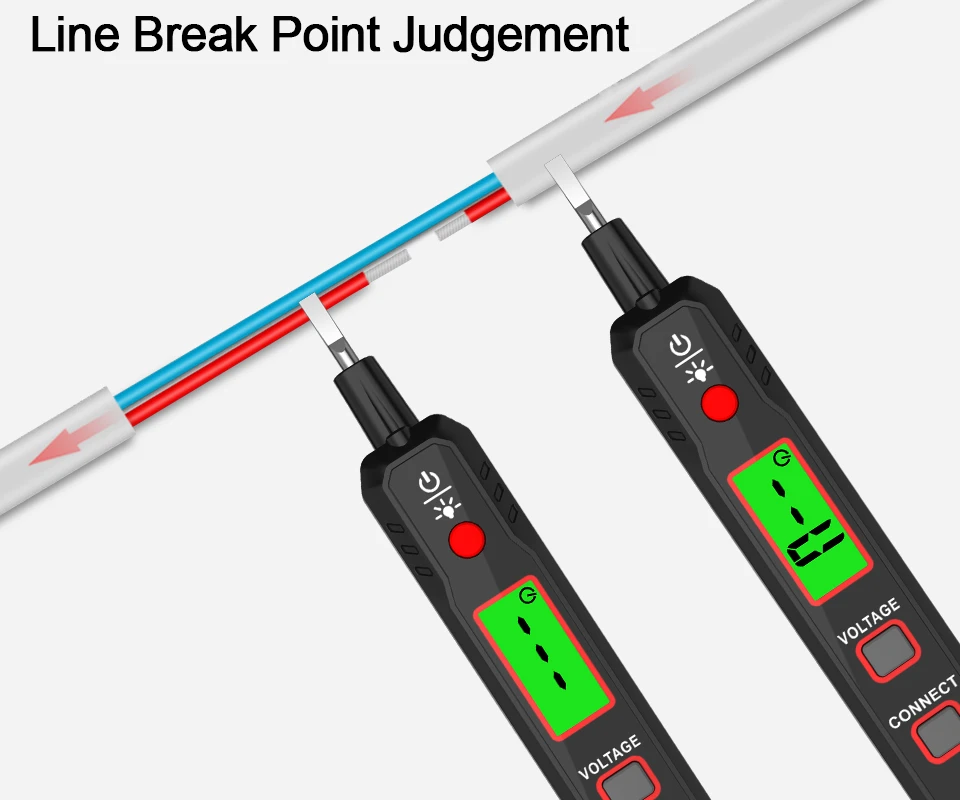

Breekpuntdetectie:
Houd de B-toets ingedrukt en beweeg in lengterichting langs de draad, het punt waar er geen weergave in het weergavevenster is, is het breekpunt.
De nieuwe digitale display-testpen kan 12V, 36V, 55V, 110V en 220V testen. Over het algemeen is het punt op de bovenkant van de testpen de spanningsmeting en de hoogste weergave is de huidige testspanningswaarde; de onderkant is de inductietest om isolatoren te detecteren. In het geval van stroomonderbreking is dit gebaseerd op ervaring.
Spanningsdetectie:
1. Het detectiebereik is een AC/DC-spanning van 12-250V.
2. Raak de DIRECT-knop licht aan en de metalen voorkant van de testpen raakt het te testen object aan. De testpen heeft vijf spanningswaarden: 12V, 36V, 55V, 110V en 220V. De laatste waarde op het LCD-scherm is de gemeten spanningswaarde (wanneer deze niet 70 procent van de high-end weergavewaarde bereikt, wordt de low-end waarde weergegeven).
3. Bij het meten van niet-geaarde gelijkstroom moet de hand de andere elektrode (zoals positief of negatief) raken.
Inductiedetectie:
1. Raak de knop INDUCTANCE aan en de metalen voorkant van de testpen bevindt zich dicht bij het te detecteren object. Als het "hoogspanningssymbool" op het display verschijnt, betekent dit dat het object wordt opgeladen met wisselstroom.
2. Raak bij het meten van de losgekoppelde draad de knop INDUCTIE aan, de metalen voorkant van de testpen bevindt zich dicht bij de isolerende buitenlaag van de draad, er is een ontkoppelingsverschijnsel en het "hoogspanningssymbool" verdwijnt op het breekpunt.
3. Gebruik deze functie om gemakkelijk onderscheid te maken tussen nul- en faselijnen (vergroot bij het meten van parallelle lijnen de afstand tussen lijnen). Detecteer microgolfstraling en lekkage.
Preventieve maatregelen:
De toetsen hoeven niet hard te worden ingedrukt en de twee testtoetsen kunnen tijdens de test niet tegelijkertijd worden aangeraakt, anders worden de gevoeligheid en de testresultaten beïnvloed.
