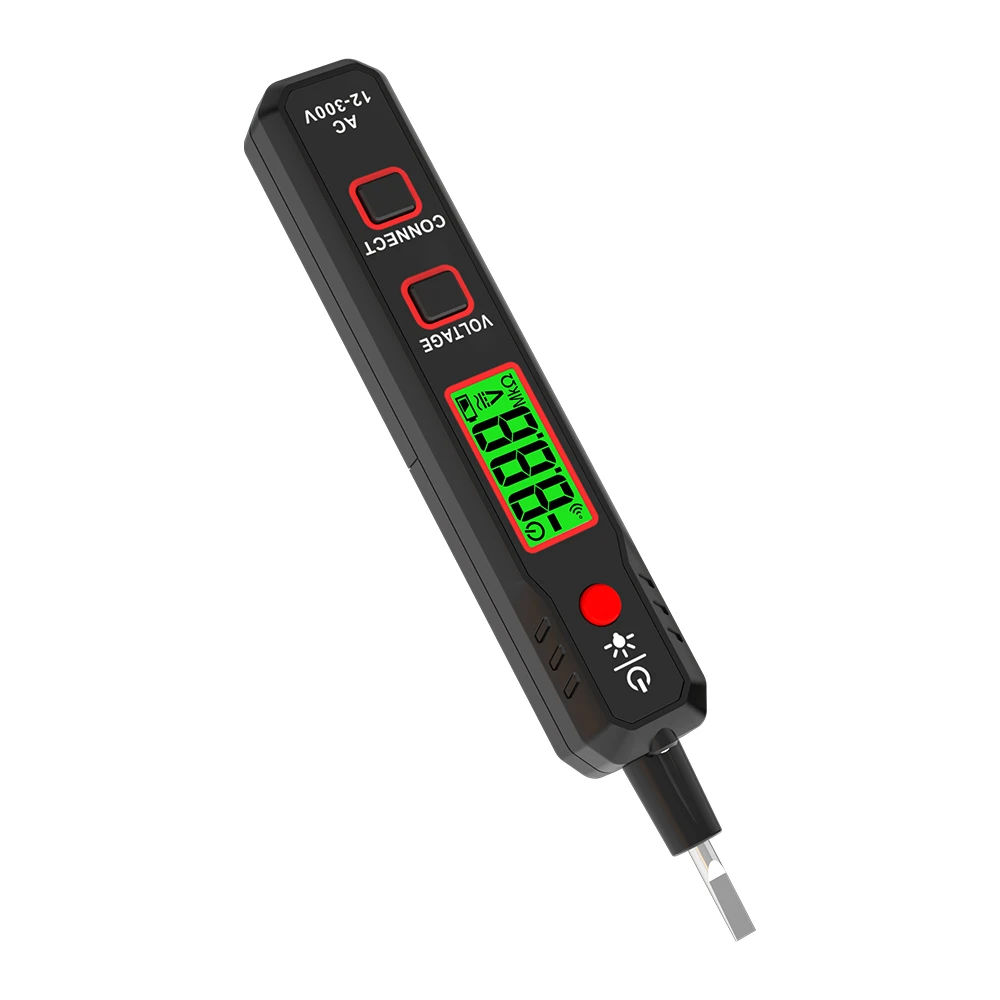

Testpen met digitaal display is een soort testpen, behorend tot elektrische en elektronische gereedschappen, die wordt gebruikt om te testen of de draad onder spanning staat. De behuizing van de pen met digitaal display heeft een LED-display, dat de testspanningsnummers intuïtief kan lezen. Bij het meten van de spanningvoerende draad, het verlichtingscircuit, de spanning U=220V tussen de spanningvoerende draad en de aarde, is de weerstand van het menselijk lichaam over het algemeen klein, meestal slechts een paar honderd tot enkele duizenden ohm, en de weerstand binnen de testpen is meestal ongeveer enkele megaohms. De stroom (dat wil zeggen de stroom die door het menselijk lichaam gaat) is erg klein, meestal minder dan 1 mA. Wanneer zo'n kleine stroom door het menselijk lichaam gaat, is er geen gevaar voor mensen, en wanneer zo'n kleine stroom door de neonlamp van de testpen gaat, zal de neonlamp licht uitstralen. .
Instructies voor het gebruik van de knoppen:
(A-toets) DIRECT, de directe meettoets (ver weg van het LCD-scherm), dat wil zeggen, wanneer u de batchkop gebruikt om de lijn rechtstreeks aan te raken, drukt u op deze knop;
(B-toets) INDUCTIE, de inductiemeetknop (dichter bij het LCD-scherm), dat wil zeggen, wanneer u de batchkop gebruikt om de contactlijn te detecteren, drukt u op deze knop.
Opmerking: het maakt niet uit hoe de elektrische pen wordt afgedrukt, houd er rekening mee dat degene die verder van het LCD-scherm verwijderd is, de directe meetsleutel is; degene die zich het dichtst bij het LCD-scherm bevindt, is de sensorsleutel!
Deze testpen is geschikt voor directe detectie van 12-250v AC en DC en indirecte detectie van nulleider, fase en breekpunten van AC. Het kan ook de continuïteit van niet-bekrachtigde geleiders meten.
Directe detectie:
a. Het laatste cijfer is de gemeten spanningswaarde;
b. Wanneer 70 procent van de weergavewaarde van de high-break niet wordt bereikt, wordt de low-break-waarde weergegeven;
c. Raak bij het meten van gelijkstroom de andere pool met uw hand aan;
Indirecte detectie:
Houd de B-knop ingedrukt en beweeg de batchkop dicht bij het netsnoer. Als het netsnoer is opgeladen, wordt op het display van de digitale displaypen een hoogspanningssymbool weergegeven
Breekpuntdetectie:
Houd de B-toets ingedrukt en beweeg in lengterichting langs de draad, het punt waar er geen weergave in het weergavevenster is, is het breekpunt.
De nieuwe digitale display-testpen kan 12V, 36V, 55V, 110V en 220V testen. Over het algemeen is het punt op de bovenkant van de testpen de spanningsmeting en de hoogste weergave is de huidige testspanningswaarde; de onderkant is de inductietest om isolatoren te detecteren. In het geval van stroomonderbreking is dit gebaseerd op ervaring.
Spanningsdetectie:
1. Het detectiebereik is een AC/DC-spanning van 12-250V.
2. Raak de DIRECT-knop licht aan en de metalen voorkant van de testpen raakt het te testen object aan. De testpen heeft vijf spanningswaarden: 12V, 36V, 55V, 110V en 220V. De laatste waarde op het LCD-scherm is de gemeten spanningswaarde (wanneer deze niet 70 procent van de high-end weergavewaarde bereikt, wordt de low-end waarde weergegeven).
3. Bij het meten van niet-geaarde gelijkstroom moet de hand de andere elektrode (zoals positief of negatief) raken.
Inductiedetectie:
1. Raak de knop INDUCTANCE aan en de metalen voorkant van de testpen bevindt zich dicht bij het te detecteren object. Als het "hoogspanningssymbool" op het display verschijnt, betekent dit dat het object wordt opgeladen met wisselstroom.
2. Raak bij het meten van de losgekoppelde draad de knop INDUCTIE aan, de metalen voorkant van de testpen bevindt zich dicht bij de isolerende buitenlaag van de draad, er is een ontkoppelingsverschijnsel en het "hoogspanningssymbool" verdwijnt op het breekpunt.
3. Gebruik deze functie om gemakkelijk onderscheid te maken tussen nul- en faselijnen (vergroot bij het meten van parallelle lijnen de afstand tussen lijnen). Detecteer microgolfstraling en lekkage.
Preventieve maatregelen:
De toetsen hoeven niet hard te worden ingedrukt en de twee testtoetsen kunnen tijdens de test niet tegelijkertijd worden aangeraakt, anders worden de gevoeligheid en de testresultaten beïnvloed.
