Hoe de digitale display-testpen te gebruiken en de methode om de kortsluiting van de draad te detecteren
Hoe een elektrische pen met digitaal display te gebruiken:
1. Knopbeschrijving: (A-toets) DIRECT, directe meetknop (ver weg van het LCD-scherm), dat wil zeggen, wanneer u een batchkop gebruikt om de lijn direct aan te raken, drukt u op deze knop; (B-toets) INDUCTIE, inductiemeetknop (ver weg van het LCD-scherm) dicht bij het scherm), dat wil zeggen, druk op deze knop wanneer u de bitsensor gebruikt om contact te maken met de lijn. Opmerking: Ongeacht hoe u op de elektrische pen afdrukt, houd er rekening mee dat degene die verder van het LCD-scherm verwijderd is, de directe meetsleutel is; degene die zich het dichtst bij het LCD-scherm bevindt, is de sensorsleutel!
2. Deze elektrische testpen is geschikt voor directe detectie van 12-250v AC en DC en indirecte detectie van neutrale lijn, faselijn en breekpunt van wisselstroom. Het kan ook de continuïteit van dode geleiders meten.
3. Directe detectie
A. Het laatste cijfer is de gemeten spanningswaarde;
B. Wanneer de high-cut weergavewaarde minder is dan 70 procent, wordt de low-cut waarde weergegeven;
C. Raak bij het meten van gelijkstroom de andere pool met uw hand aan;
4. Indirecte detectie: houd de B-toets ingedrukt, plaats de batchkop dicht bij het netsnoer, als het netsnoer is opgeladen, geeft het display van de digitale display-pen het hoogspanningssymbool weer

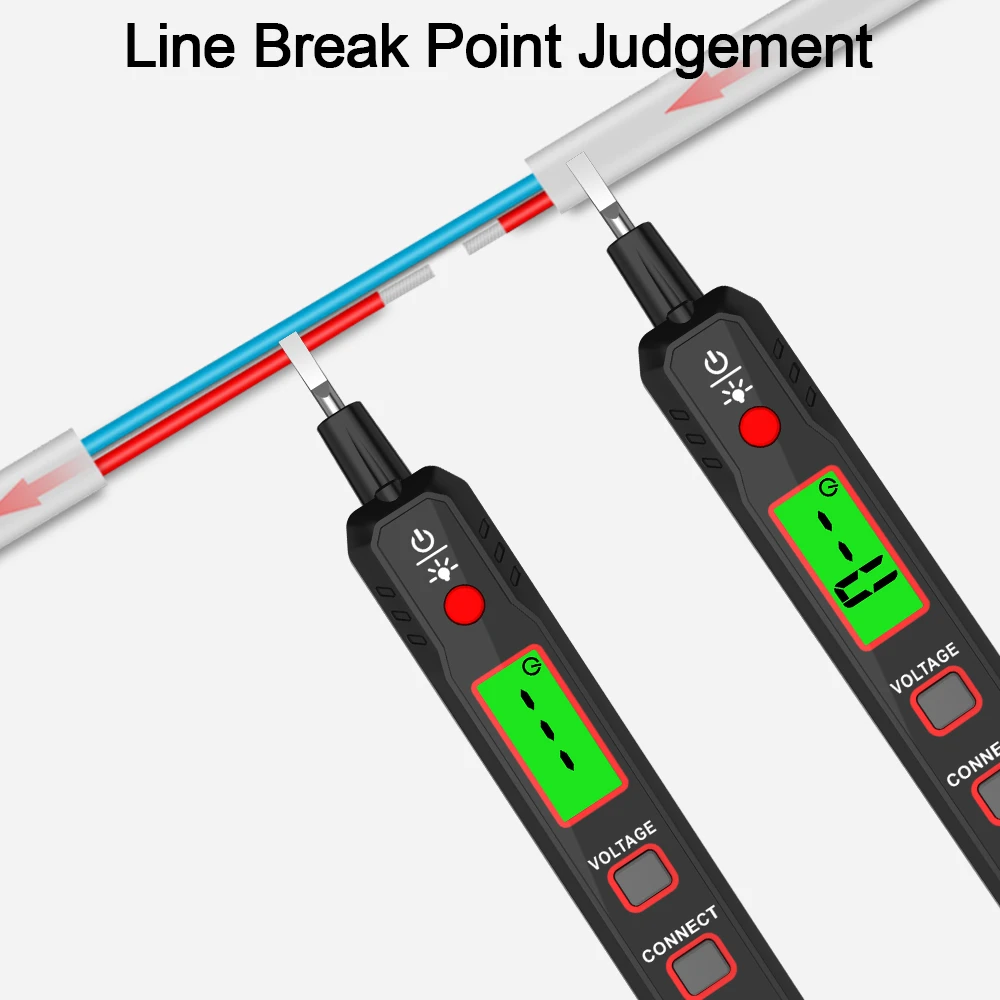

5. Breekpuntdetectie: houd de B-toets ingedrukt en beweeg in lengterichting langs de draad, de plaats waar geen weergave in het weergavevenster is, is het breekpunt;
Twee, direct detecteren of de draad is kortgesloten
Er is een knop voor breekpuntmeting. Voor een draad kunt u dit uiteinde van de draad met één hand vasthouden en met uw vinger de sneltoets van breekpuntmeting aanraken en het andere uiteinde van de draad aanraken met de punt van de elektrische pen. Als het rode lampje van de elektrische pen brandt, betekent dit dat de draad is aangesloten en als deze niet brandt, betekent dit dat deze is losgekoppeld. Meet het vermogen als er geen breekpunten zijn. Het is onmogelijk om de continuïteit van de draad met de elektrische pen te beoordelen.
Drie, spanningsweergave: bovenstaande weergave: 12 24 36 110 220v. Als je het op de vuurdraad plaatst, zal het 220 weergeven, en als het een neutrale draad is, zal het over het algemeen 16 of 24v weergeven!
Na vier wordt de neutrale lijn verbroken, wanneer de neutrale lijn van de voeding (de voorkant van het breekpunt) wordt gemeten met een elektrische pen, licht de neonlamp niet op en geeft de digitale displaypen het symbool van elektriciteit weer . Wanneer de elektrische pen wordt gebruikt om de achterkant van het breekpunt te meten, gloeit de neonlamp normaal. De digitale displaypen geeft 220 volt aan.
Zoeken naar kortsluiting met twee kernen: sluit de voeding aan, gebruik de elektrische pen van het digitale display om indirect te zoeken naar metingen, als u er niet achter kunt komen, kan het zijn dat het breekpunt op de neutrale lijn ligt, draai de stekker om de neutrale en spanningvoerende draden om te wisselen en dan te meten.
zes, geeft de testpen over het algemeen 12V24V48V110V220V380V weer, maar de werkelijke waarde hangt af van de maximale waarde van de digitale displaymeter, dat wil zeggen de maximale waarde van de getoonde gegevens. Als het bijvoorbeeld 12V, 36V weergeeft, is de geschatte waarde van de gemeten spanning 36V; Spanning, dat wil zeggen eenfasige spanning, de nominale waarde is 220V, de spanning van de neutrale lijn; algemeen bekend als de spanning van de neutrale lijn, het is 0V wanneer gebalanceerd; de grondlijn, zoals de naam al aangeeft, is direct geaard, 0V; de gegevens in de uiteindelijke daadwerkelijke meting Het laat zien dat de spanningvoerende draad over het algemeen tussen 210-230 ligt, de neutrale draad over het algemeen binnen 0-24V omdat het over het algemeen een ongebalanceerde belasting is, en de aardedraad moet 0V zijn, anders het zal zeker een elektrische schok krijgen (meestal verbonden met de schaal en de beschermingslijn genoemd).
