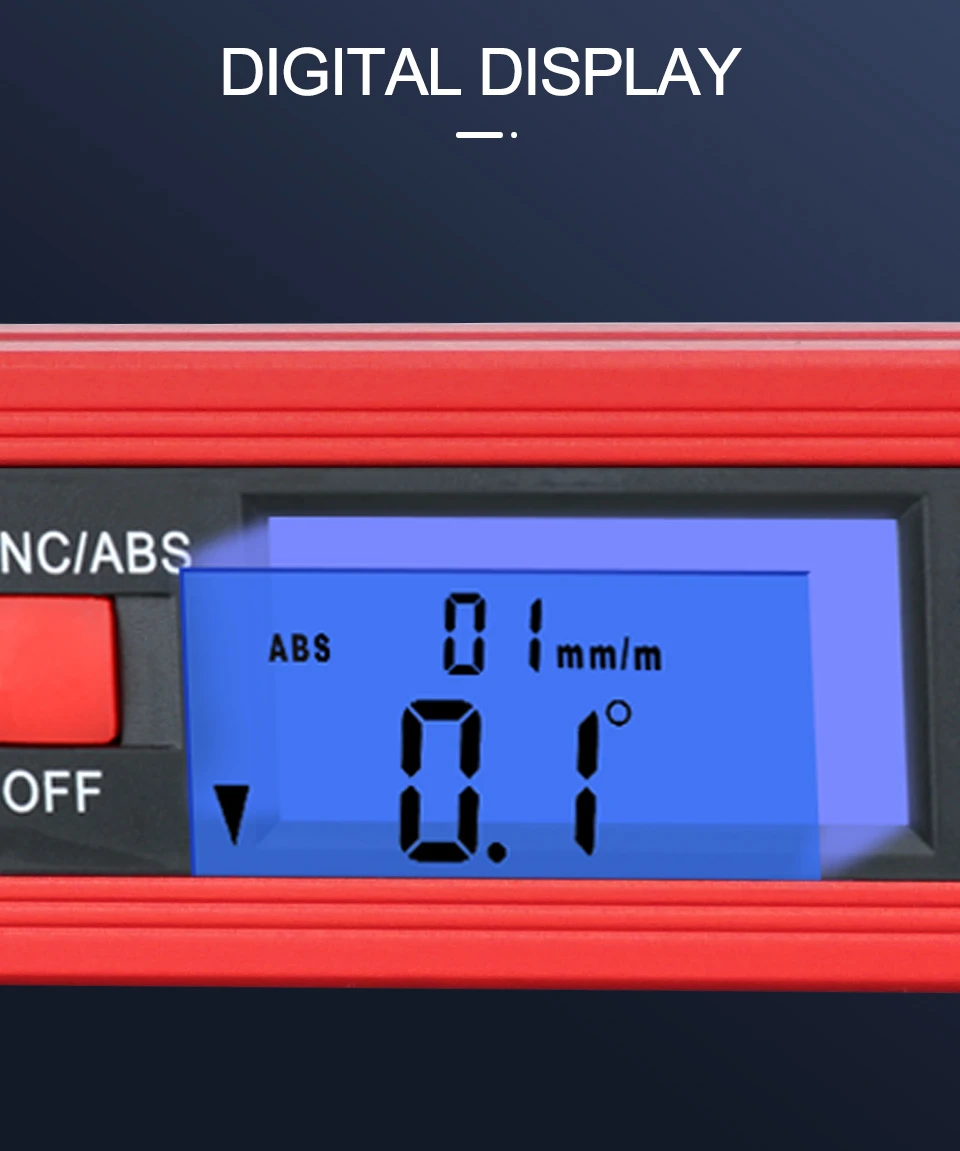

Instrumentmeting van niveau
1. De twee V-vormige meetoppervlakken van de waterpas zijn de maatstaf voor de meetnauwkeurigheid en kunnen tijdens de meting niet in contact komen met of wrijving krijgen met het ruwe oppervlak van het werkstuk. Bij het plaatsen moet erop worden gelet dat u de niveaumeter niet beschadigt en onnodige meetfouten veroorzaakt door krassen op het meetoppervlak.
2. Bij het meten van het verticale vlak van het werkstuk met een waterpas is het niet mogelijk om het onderdeel tegenover de secundaire zijde vast te houden, maar om met kracht naar het verticale vlak van het werkstuk te duwen en te drukken. Dit zal de nauwkeurigheid van de meting beïnvloeden als gevolg van de vervorming van de niveaumeter onder kracht. De juiste meetmethode is om de binnenkant van het secundaire meetoppervlak met uw hand vast te houden, zodat het niveau soepel en verticaal (pas de bel in de middelste positie aan) vastzit aan het verticale vlak van het werkstuk, en lees vervolgens het aantal bellen dat van het longitudinale niveau beweegt.
3. Wanneer u een waterpas gebruikt, moet u ervoor zorgen dat het werkoppervlak van de waterpas en het oppervlak van het werkstuk schoon zijn om te voorkomen dat vuil de nauwkeurigheid van de meting beïnvloedt. Bij het meten van het horizontale vlak, op dezelfde meetpositie, moet het niveau vóór de meting in de tegenovergestelde richting worden afgesteld. Bij het verplaatsen van het waterpas is wrijving tussen het werkoppervlak van het waterpas en het oppervlak van het werkstuk niet toegestaan, en moet het worden opgetild en geplaatst. Instrumentmeting met een niveaumeter
4. Bij het meten van een werkstuk met een grotere lengte kan het werkstuk gelijkmatig in verschillende maatsegmenten worden verdeeld en kan de gesegmenteerde meetmethode worden gebruikt. Vervolgens kan op basis van de meetwaarden van elk segment een foutcoördinatenkaart worden getekend om het * grote rasternummer van de fout ervan te bepalen. Wanneer u de rechtheid van de bedgeleiderail in het verticale langsvlak controleert, plaatst u de kastniveaumeter in de lengterichting op de gereedschapshouder, vlakbij de voorste geleiderail. Begin vanuit de uiterste positie van de gereedschapshouder aan het ene uiteinde van de spilkast en beweeg de gereedschapshouder van links naar rechts, en elke bewegingsafstand moet ongeveer gelijk zijn aan de grensliniaal (200 mm) van de waterpas. Noteer achtereenvolgens de niveaumetingen van de gereedschapshouder op elke meetlengtepositie. Rangschik deze metingen op volgorde en teken de rechtheidsfoutcurve van de geleiderail in het verticale vlak met de juiste verhoudingen. De aflezing van de niveaumeter is de verticale coördinaat en de aflezing van de niveaumeter wanneer de gereedschapshouder zich in de startpositie bevindt, is het startpunt. Er wordt een gevouwen lijnsegment gemaakt vanaf de oorsprong van de coördinaten, en elke volgende meting neemt het eindpunt van het vorige gevouwen lijnsegment als startpunt. Het lijnsegment dat moet worden gevouwen, wordt getekend en de curve die door elk gevouwen lijnsegment wordt gevormd, is de rechtheidskromme van de geleiderail in het verticale vlak. De *-coördinaatwaarde van de curve ten opzichte van de verbindingslijn aan de twee uiteinden is de rechtheidsfout van de gehele lengte van de geleiderail, en het verschil in coördinaten tussen de twee uiteinden binnen elke lokale meetlengte op de curve ten opzichte van de verbindingslijn. lijn aan beide uiteinden van de bocht is ook de lokale fout van de geleiderail.
5. De vlakheidsinspectiemethode voor de werkbank van werktuigmachines is om de werkbank en het bedzadel in het midden van de slag te plaatsen, een brugbord op de werkbank te plaatsen en er een niveaumeter op te plaatsen. Verplaats het brugbord in elke meetrichting zoals weergegeven in het diagram, en noteer de niveaumeterwaarde voor elke overspanning d van het brugbord. Bepaal een referentievlak door de punten A, B en D op de werkbank en verkrijg de coördinaatwaarden van elk meetpuntvlak op basis van de aflezingen van de waterpas.
6. Gebruik bij het meten van de verticaliteit van grote onderdelen een waterpas om het referentieoppervlak grofweg aan te passen aan het horizontale vlak. Meet het referentieoppervlak en het gemeten oppervlak stap voor stap met behulp van een waterpas en bepaal de referentieoriëntatie met behulp van een grafische methode, en bereken vervolgens de loodrechtheidsfout van het gemeten oppervlak ten opzichte van de referentie.
Wanneer u kleine onderdelen meet, plaatst u eerst een niveaumeter op het referentieoppervlak, leest u de waarde af aan het ene uiteinde van de bel en gebruikt u vervolgens één kant van de niveaumeter om stevig vast te hechten aan het verticale te meten oppervlak. De afwijking van de bel ten opzichte van de eerste aflezing (referentieoppervlak) is de verticale fout van het gemeten oppervlak.
