Inleiding tot de stroomtang van het transformatortype
Structuur en principe

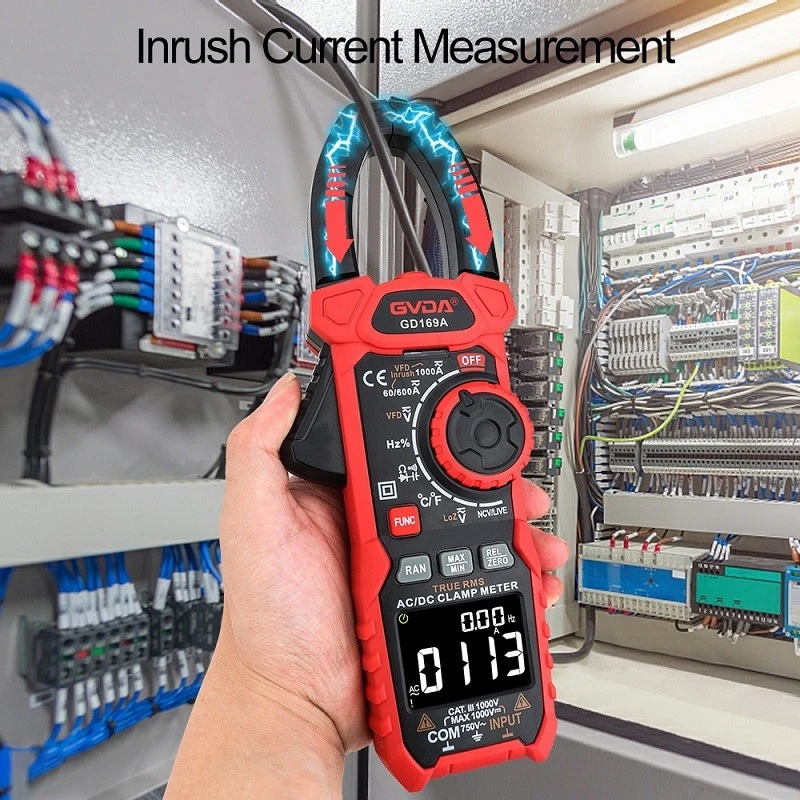

De stroomtang bestaat in wezen uit een stroomtransformator, een stroomtang en een magneto-elektrisch gelijkrichtersysteem met reactiekrachtinstrument.
Een stroomtang werkt volgens hetzelfde principe als een transformator. De primaire spoel is een draad die door de ijzeren kern van het klemtype loopt, wat overeenkomt met de primaire spoel van een 1-draaitransformator. Dit is een step-up transformator. De secundaire spoel en de ampèremeter die voor de meting worden gebruikt, vormen een secundair circuit. Wanneer er een wisselstroom door de draad vloeit, is het deze draaiing van de spoel die een magnetisch wisselveld en een geïnduceerde stroom in het secundaire circuit genereert. De verhouding tussen de grootte van de stroom en de primaire stroom is gelijk aan de omgekeerde verhouding van het aantal windingen van de primaire en secundaire spoelen. . De stroomtang wordt gebruikt om grote stromen te meten. Als de stroom niet groot genoeg is, kunt u het aantal windingen van de primaire geleider via de stroomtang verhogen en het gemeten stroomgetal delen door het aantal windingen.
De secundaire wikkeling van de kernstroomtransformator van de stroomtangmeter is op de ijzeren kern gewikkeld en verbonden met de AC-ampèremeter. De primaire wikkeling is de te testen geleider die door het midden van de transformator loopt. De knop is eigenlijk een bereikkeuzeschakelaar en de functie van de sleutel is het openen en sluiten van het beweegbare deel van de kern van de doorgaande transformator, zodat deze de te testen draad kan vastklemmen.
Wanneer u de stroom meet, drukt u op de sleutel, opent u de bekken en plaatst u de stroomvoerende draad die u wilt meten in het midden van de kernstroomtransformator. Wanneer er een wisselstroom door de te meten draad vloeit, stroomt de magnetische flux van de wisselstroom door de transformator. Er wordt een stroom geïnduceerd in de zijwikkeling, en deze stroom gaat door de spoel van de elektromagnetische ampèremeter, waardoor de wijzer wordt afgebogen en de gemeten stroomwaarde op de schaalverdeling wordt aangegeven.
Nadat u de te testen draad via de ijzeren kernknop in het raam hebt geplaatst, let u op de goede pasvorm tussen de twee oppervlakken van de kaken en zorg ervoor dat er geen andere voorwerpen in het midden staan;
Het minimale bereik van de stroomtang is 5A en de weergavefout zal groter zijn bij het meten van kleinere stromen. Dit wordt gedaan door de spanningvoerende draad enkele weken rond de stroomtang te wikkelen en vervolgens te meten. De verkregen meetwaarde gedeeld door het aantal beurten is het gewenste resultaat.
Instructies
(1) Vóór de meting is een mechanische nulafstelling vereist.
(2) Selecteer het juiste bereik, selecteer eerst het grote bereik en selecteer vervolgens het kleine bereik of een schatting op basis van de waarde op het typeplaatje.
(3) Wanneer u met een klein bereik meet en de meetwaarde niet duidelijk is, kunt u de te testen draad een paar slagen opwinden. Het aantal windingen moet gebaseerd zijn op het aantal windingen in het midden van de kaak, waarna de waarde=aangegeven waarde × bereik / volledige afwijking × Aantal windingen
(4) Nadat de meting is voltooid, plaatst u de overdrachtsschakelaar op het maximale bereik.
(5) Bij het meten moet de te testen geleider zich in het midden van de kaken bevinden en moeten de kaken goed gesloten zijn om fouten te verminderen.
