Multimeter om de kortsluitfout te controleren
De multimeter kan worden gebruikt om printplaatfouten te detecteren in de diode- of weerstandsmodus. Als u de diode -modus gebruikt, gebruikt u de sonde om het testpunt afzonderlijk te meten. Als de printplaat kort is, klinkt deze. Als er nog steeds een indicatielampje is op sommige multimeters of bij gebruik van de weerstandsmodus, wordt het nul weergegeven.

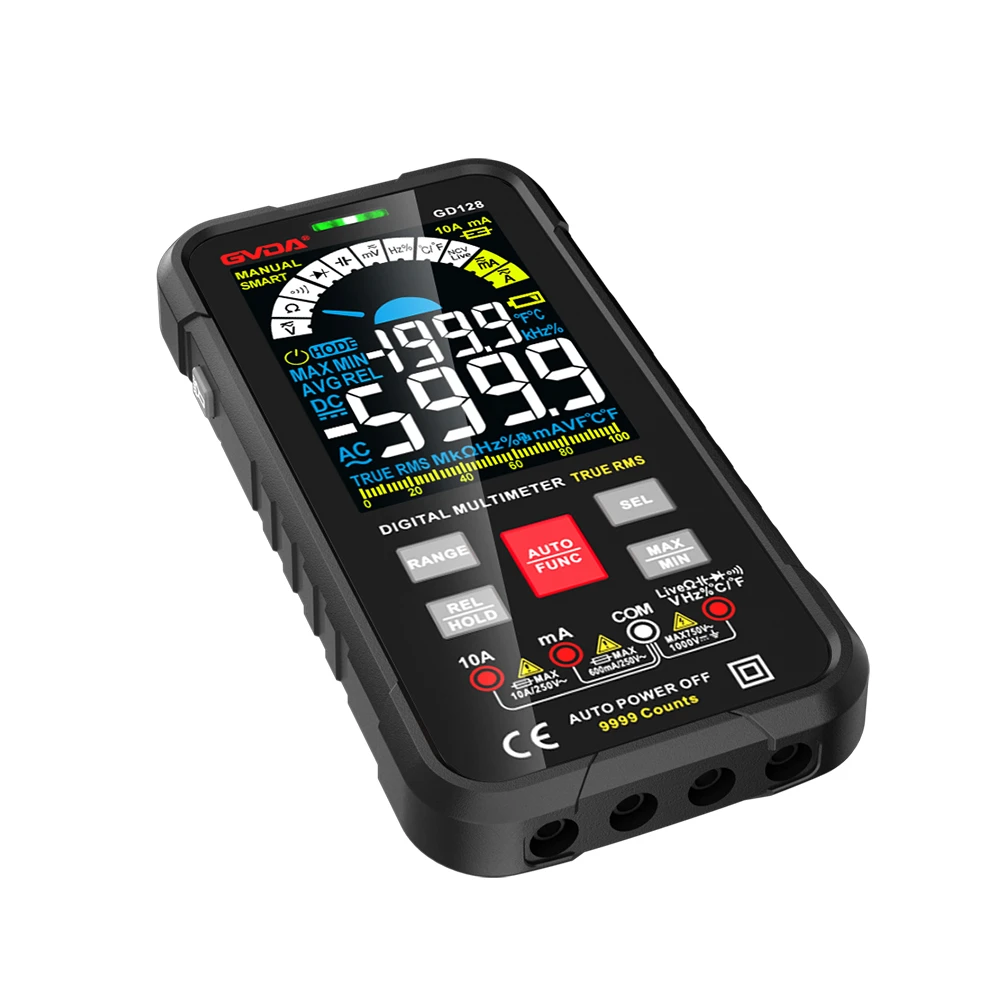

1. Een multimeter, ook bekend als een multimeter, multimeter, multimeter of multimeter, is een onmisbaar meetinstrument in krachtelektronica en andere afdelingen. Het belangrijkste doel is om spanning, stroom en weerstand te meten. Een multimeter is een multifunctioneel en multi -assortiment meetinstrument. Over het algemeen kan een multimeter DC -stroom, DC -spanning, AC -stroom, AC -spanning, weerstand en audio -niveau meten. Sommigen kunnen ook AC -stroom, capaciteit, inductantie en enkele parameters van halfgeleiders meten. Multimeters zijn onderverdeeld in pointer multimeters en digitale multimeters volgens hun weergavemodi.
2. Meting van DC -spanning: Plaats eerst de zwarte sonde in het "com" -gat en de rode sonde in het gat "V ω". De waarde kan direct worden gelezen vanaf het scherm. Als het "1." toont, geeft dit aan dat het bereik te klein is en dat een groot bereik moet worden toegevoegd voordat de industriële elektrische apparaten worden gemeten. Selecteer de knop tot een bereik dat groter is dan de geschatte waarde (Opmerking: de waarden op de wijzerplaat zijn allemaal maximale reeksen, "V -" vertegenwoordigt DC -spanningsbereik, "V ~" vertegenwoordigt AC -spanningsbereik, "A" vertegenwoordigt het huidige bereik), en verbindt vervolgens de sonde met de voeding of beide uiteinden van de voeding; Stabiel contact behouden. Als een "-" aan de linkerkant van de waarde verschijnt, geeft dit aan dat de polariteit van de sonde tegengesteld is aan de werkelijke vermogenspolariteit en de rode sonde is verbonden met de negatieve terminal.
3. Meting van AC -spanning: de sonde -aansluiting is hetzelfde als het meten van DC -spanning, maar de knop moet worden gedraaid naar het vereiste bereik op de "V ~" -positie van de AC -versnelling. Er is geen onderscheid tussen positieve en negatieve AC -spanning en de meetmethode is hetzelfde als voorheen. Of het nu gaat om AC- of DC -spanning, aandacht moet worden besteed aan persoonlijke veiligheid en raak het metalen deel van de sonde niet aan met uw handen terloops.
4. Weerstandsmeting: stel de bereikschakelaar in op het juiste bereik van Ω, plaats de rode sonde in het V/ω -gat en plaats de zwarte sonde in het COM -gat. Als de gemeten weerstandswaarde de maximale waarde van het geselecteerde bereik overschrijdt, wordt de multimeter weergegeven. 1. Op dit moment moet een hoger bereik worden geselecteerd. Bij het meten van weerstand is de rode sonde positief en is de zwarte sonde negatief, wat precies het tegenovergestelde is van een pointer multimeter. Daarom moet bij het meten van gepolariseerde componenten zoals transistors en elektrolytische condensatoren worden aandacht besteed aan de polariteit van de sondes.
5. Meet stroom met een multimeter: selecteer eerst het bereik. Het DC -stroombereik van de multimeter is gemarkeerd met "MA" en heeft drie bereiken: 1MA, 1MA en 100MA. De bereikselectie moet gebaseerd zijn op de huidige grootte in het circuit. Vervolgens moet de multimeter in serie worden aangesloten met het geteste circuit. Nadat u het overeenkomstige deel van het circuit hebt losgekoppeld, sluit u de multimeter -sonde aan op beide uiteinden van het breekpunt. Ten slotte moet de juiste lezing worden gemaakt. De schaallijn voor het DC -stroomniveau is nog steeds de tweede regel. Als het 100mA -niveau is geselecteerd, kan de derde lijn van getallen worden gebruikt en moet de lezing worden vermenigvuldigd met 10.
6. Gebruik een multimeter om capaciteit te meten: sommige digitale multimeters hebben de functie van het meten van capaciteit en het bereik is verdeeld in vijf niveaus: 2000p, 20N, 200N, 2μ en 20μ. Bij het meten kunnen de twee pennen van de ontladen condensator direct worden ingevoegd in de CX -aansluiting op de metertaart en de weergegeven gegevens kunnen worden gelezen na het selecteren van het juiste bereik.
