Nieuwe laserafstandsmeter op twee manieren om afstand te meten: pulsmethode en fasemethodeprincipe

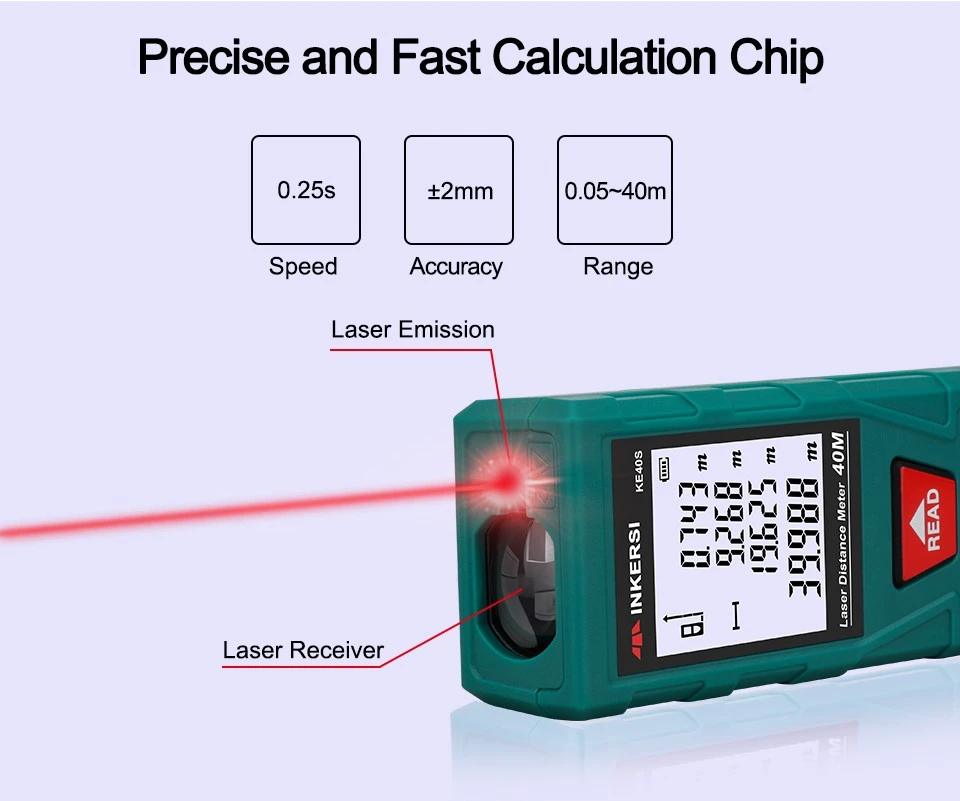

Een afstandsmeter is een hulpmiddel voor het meten van lengte of afstand, en kan ook worden gecombineerd met goniometrische apparaten of modules om hoeken, oppervlakken en andere parameters te meten. Afstandsmeters zijn er in vele vormen, meestal een lange cilinder bestaande uit een objectieflens, een oculair, een weergave-eenheid (die kan worden ingebouwd), een batterij en andere componenten.
Laserafstandsmeters kunnen ook meerdere laserpulsen uitzenden om te bepalen of een object zich van een lichtbron af beweegt of deze nadert via het Doppler-effect.
Principes van afstandsmeters
Laserafstandsmeters gebruiken over het algemeen twee methoden om afstand te meten: de pulsmethode en de fasemethode. Het proces van afstandsmeting via de pulsmethode is als volgt: het laserlicht dat door de afstandsmeter wordt uitgezonden, wordt gereflecteerd door het gemeten object en vervolgens ontvangen door de afstandsmeter, die tegelijkertijd de heen- en terugreistijd van het laserlicht registreert. De helft van het product van de lichtsnelheid en de retourtijd is de afstand tussen de afstandsmeter en het te meten object. De nauwkeurigheid van de pulsmethode voor afstandsmeting is over het algemeen ongeveer +/-1 meter. Bovendien bedraagt de dode hoek van dit type afstandsmeter doorgaans ongeveer 15 meter.
Laserafstandsmeting is een afstandsmeetmethode bij de lichtgolfafstandsmeting, als het licht zich in de lucht voortplant met een snelheid c in de A, B twee punten tussen de heen- en terugreis eenmaal de tijd die nodig is voor t, dan is de afstand D tussen A, B twee punten kunnen als volgt worden uitgedrukt.
D=ct/2
Waar.
D - afstand tussen punten A en B op de meetlocatie;
c - de snelheid van het licht dat door de atmosfeer reist;
t - de tijd die het licht nodig heeft om één keer van en naar A en B te reizen.
Zoals uit de bovenstaande formule blijkt, betekent het meten van de afstand A, B feitelijk het meten van de lichtvoortplantingstijd t. Volgens de verschillende tijdmeetmethoden kunnen laserafstandsmeters gewoonlijk worden onderverdeeld in twee meetvormen: het pulstype en het fasetype.
Fase-type laserafstandsmeter
Fase-type laserafstandsmeter is een radiofrequentie, de amplitudemodulatie van de laserstraal en de bepaling van gemoduleerd licht van en naar de meetlijn zodra de fasevertraging is bereikt, en vervolgens, afhankelijk van de golflengte van het gemoduleerde licht, de conversie van de fasevertraging weergegeven door de afstand. Dat wil zeggen, de indirecte methode voor het bepalen van de tijd die het licht nodig heeft door middel van rondlijnmetingen, zoals weergegeven in de figuur.
Fase-type laserafstandsmeter wordt over het algemeen gebruikt bij precisiebereik. Vanwege de hoge nauwkeurigheid, doorgaans op millimeterschaal, zijn dergelijke afstandsmeters geconfigureerd met een reflector, die bekend staat als de coöperatief doel.
