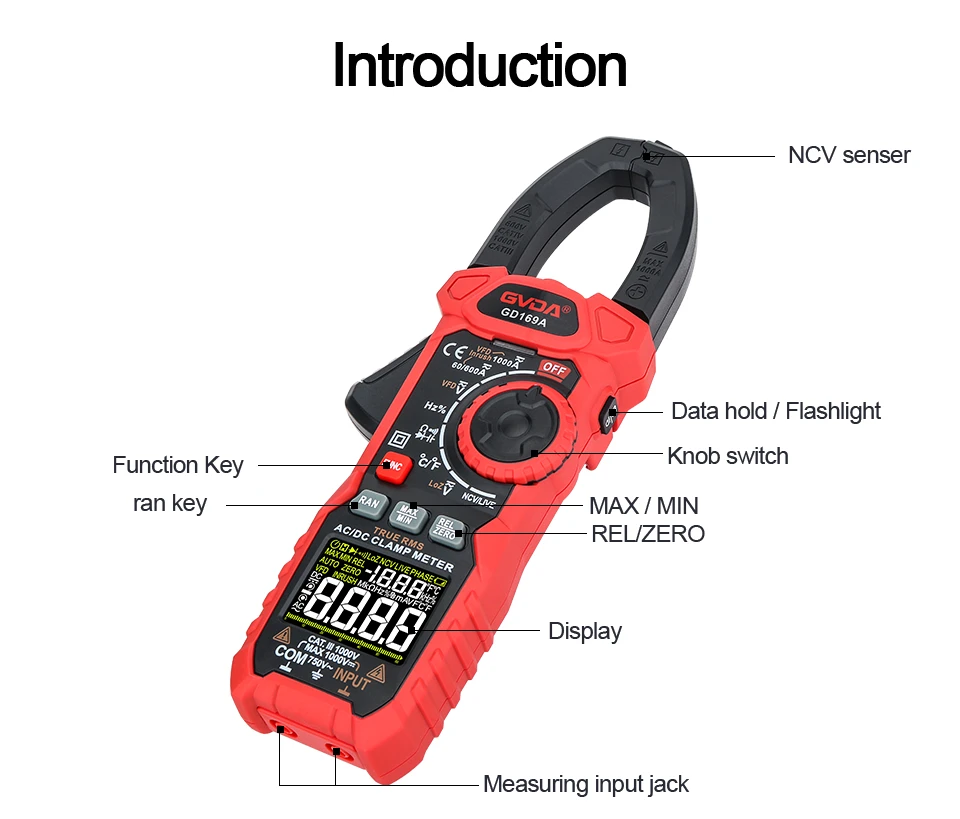

Een stroomtang die gewoonlijk wordt gebruikt door elektriciens, stroomtang genoemd, is een instrument dat wordt gebruikt om de stroom van een lopend elektrisch circuit te meten. Stroom kan zonder onderbreking worden gemeten. De structuur en het principe van de meter: de stroomtang bestaat in wezen uit een stroomtransformator, een stroomtang en een gelijkrichtend magneto-elektrisch systeem met een reactiekrachtmeter. De stroomtang is dus eigenlijk een combinatie van een stroomtransformator en een ampèremeter. De gesloten ijzeren kern wordt geopend en de gemeten stroomvoerende draad wordt in de ijzeren kern geklemd. Deze draad komt overeen met de primaire wikkeling van een stroomtransformator met 1 winding. De ijzeren kern is gewikkeld met een secundaire wikkeling en verbonden met het meetinstrument, dat direct de waarde van de gemeten stroom kan aflezen. Het is niet nodig om het circuit los te koppelen bij het meten van de stroom met de stroomtang, wat erg handig is in gebruik.
Instructies:
1. Lees voor gebruik de handleiding aandachtig door om erachter te komen of het AC of AC en DC is en voer een mechanische nulstelling uit.
2. Selecteer het juiste bereik, selecteer eerst het grote bereik en selecteer vervolgens het kleine bereik of kijk naar de waarde op het typeplaatje voor schatting, de spanning van het te testen circuit kan niet hoger zijn dan de waarde aangegeven op de stroomtang, anders is het gemakkelijk te veroorzaken een aardingsongeluk. Of een elektrische schok veroorzaken.
3. Alleen de stroom van eenfasige draad kan tegelijkertijd worden gemeten, de te testen draad moet in het midden van het klemvenster worden geplaatst en meerfasige draden kunnen niet in het venster worden geklemd voor meting.
4. Voordat u de stroomtang gaat meten, moet u eerst de grootte van de gemeten stroom schatten en vervolgens beslissen welk bereik u wilt gebruiken. Als het onmogelijk is om een schatting te maken, kunt u eerst het blok met het maximale bereik gebruiken en dit vervolgens wijzigen in een kleiner blok voor een nauwkeurige meting. Gebruik geen kleine stromen om grote stromen te blokkeren om schade aan de meter te voorkomen.
5. De kaken moeten tijdens het meten stevig worden gesloten, als er na het sluiten enig geluid is. De kaken kunnen één keer worden geopend om elkaar te overlappen. Als het geluid nog steeds niet kan worden geëlimineerd, controleer dan of de verbindingsoppervlakken van het magnetische circuit glad en schoon zijn en veeg het schoon als er stof is.
6. Vanwege de geringe nauwkeurigheid van de stroomtang zelf bij het meten van kleine stromen. De volgende methode kan worden gebruikt: wind eerst de draad van het te testen circuit meerdere keren op en steek deze vervolgens in de bek van de stroomtang om te meten. Op dit moment is de huidige waarde die wordt aangegeven door de stroomtang niet de werkelijke waarde die wordt gemeten. De werkelijke stroom moet de aflezing van de stroomtang zijn, gedeeld door het aantal windingen van de draad. Dat wil zeggen: aflezen van=aangegeven waarde × bereik / volledige afwijking × aantal omwentelingen.
7. Zet na de meting de omschakelaar in het meest linkse bereik.
8. Gebruik de stroom niet tijdens onderhoud. Om elektrische schokken te voorkomen.
Omdat de secundaire wikkeling van de stroomtang niet geopend kan worden. Anders kan dit ernstige verhitting van de ijzeren kern veroorzaken en zelfs de apparatuur beschadigen en de veiligheid van het meetpersoneel in gevaar brengen. Let dus goed op bij het gebruik ervan. Bovendien moet worden opgemerkt dat de spanning van de te testen lijn lager moet zijn dan de nominale spanning van de stroomtang; bij het meten van de stroom van de hoogspanningslijn moet u isolerende handschoenen en schoenen dragen en op het isolatiekussen gaan staan; Verander het bereik met kracht.
