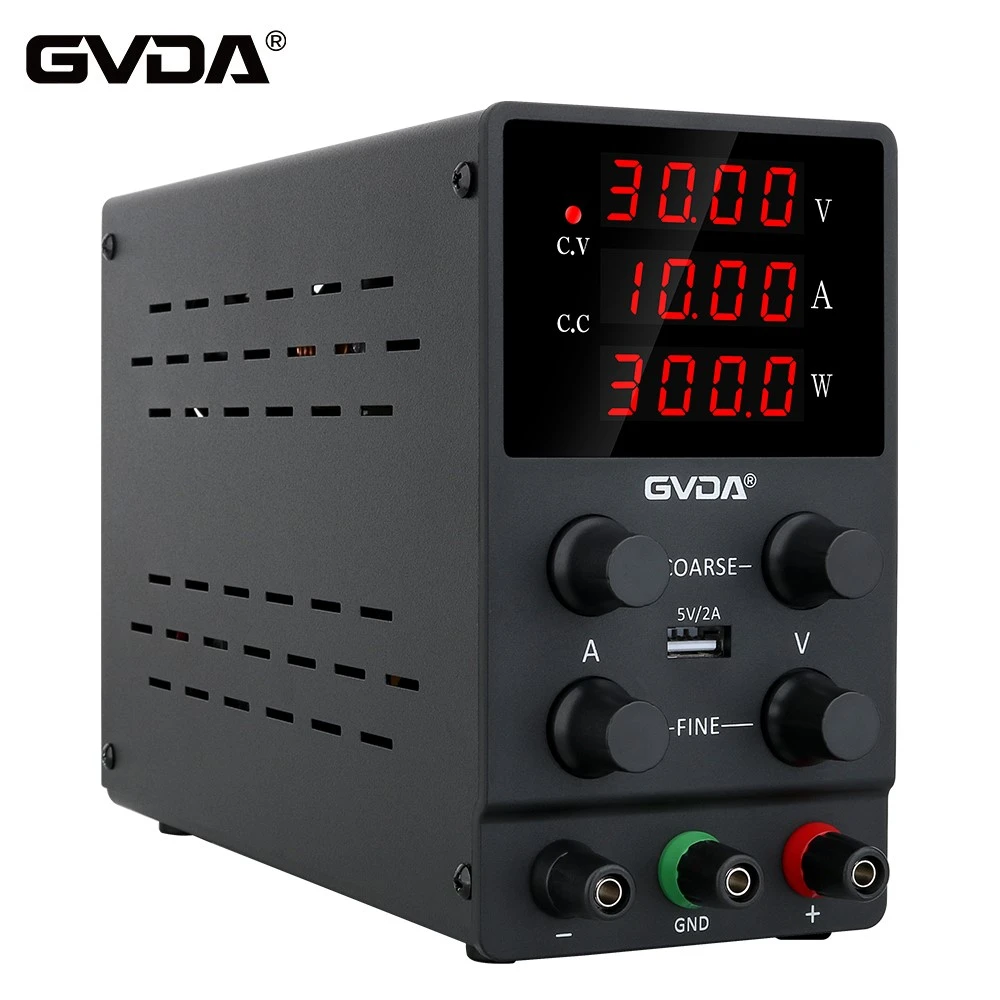

Structuur en principe van lineair gereguleerde voeding Kenmerken van lineair gereguleerde voeding
Lineair gereguleerde voeding is een soort DC-gereguleerde voeding die eerder werd gebruikt. Het verandert en regelt de uitgangsspanning en -stroom door de geleidingsgraad van de transistor te wijzigen. In de lineair gereguleerde voeding is de transistor gelijk aan een variabele weerstand. aangesloten op het voedingscircuit. Een gemeenschappelijk kenmerk van lineair gereguleerde voedingen is dat de aanpassingsbuis van het voedingsapparaat in het lineaire gebied werkt en dat de uitvoer wordt gestabiliseerd door de spanningsval tussen de buiselektroden aan te passen. Vanwege het grote statische verlies van de stelbuis is het nodig om een grote radiator te installeren om warmte af te voeren.
Structuur en principe van lineair gereguleerde voeding
Over het algemeen bestaat een lineair gereguleerde voeding uit verschillende basisonderdelen, zoals een regelbuis, een referentiespanning, een bemonsteringscircuit en een foutversterkercircuit. Daarnaast kunnen sommige onderdelen zoals beveiligingscircuit en opstartcircuit ook worden meegeleverd.
Gebruik de onderstaande afbeelding om het principe van lineair gereguleerde voedingsspanning te illustreren. Zoals weergegeven in de afbeelding, vormen de variabele weerstand RW en de belastingsweerstand RL een spanningsdelercircuit en is de uitgangsspanning: Uo=""Ui""×RL/(RW plus RL), dus de uitvoer kan worden gewijzigd door de grootte van RW aan te passen. De grootte van de spanning. Houd er rekening mee dat in deze formule, als we alleen kijken naar de waardeverandering van de instelbare weerstand RW, de output van Uo niet lineair is, maar als we RW en RL samen bekijken, is het lineair. Merk ook op dat onze figuur de uitloop van RW niet naar links maar naar rechts tekent. Hoewel er geen verschil is met de formule, geeft de tekening aan de rechterkant alleen de concepten "sampling" en "feedback" weer--de meeste feitelijke voedingen werken in de modus van sampling en feedback Hieronder de feedforward-methode wordt zelden gebruikt, of als het wordt gebruikt, is het slechts een hulpmethode.
Als we een triode of veldeffectbuis gebruiken om de variabele weerstand in de figuur te vervangen, en de weerstandswaarde van de "varistor" regelen door de uitgangsspanning te detecteren, zodat de uitgangsspanning constant blijft, hebben we spanningsregeling bereikt. het doel van. Deze triode of veldeffectbuis wordt gebruikt om de uitgangsspanning aan te passen, daarom wordt het een aanpassingsbuis genoemd.
Aangezien de regelaarbuis in serie is geschakeld tussen de voeding en de belasting, wordt deze, zoals weergegeven in de afbeelding, een in serie geregelde voeding genoemd. Dienovereenkomstig is er ook een gereguleerde voeding van het shunttype, waarmee de uitgangsspanning kan worden aangepast door een regelbuis parallel aan de belasting aan te sluiten. De typische referentiespanningsregelaar TL431 is een spanningsregelaar van het shunttype. De zogenaamde parallelschakeling houdt in dat net als bij de spanningsregelbuis in figuur 2 de "stabiliteit" van de emitterspanning van de verzwakkende versterkerbuis door shunting wordt gewaarborgd. Misschien laat dit cijfer niet zien dat het "parallelverbinding" is, maar bij nader inzien is het wel zo. Iedereen moet hier echter opletten: de spanningsregelaarbuis werkt hier in zijn niet-lineaire gebied, dus als je denkt dat het een voeding is, is het ook een niet-lineaire voeding. Om het voor iedereen gemakkelijker te maken om het te begrijpen, kijken we terug naar een redelijk geschikte foto totdat we het beknopt kunnen begrijpen.
Kenmerken van lineair gereguleerde voeding
1. Laag rendement;
2. De geluidsoverlast van de werkzaamheden is laag;
3. De reactiesnelheid is snel en de uitvoerrimpel is klein;
4. De uitgangsspanning is lager dan de ingangsspanning;
5. Grote warmteontwikkeling (vooral krachtige voeding), die indirect de thermische ruis in het systeem verhoogt.
