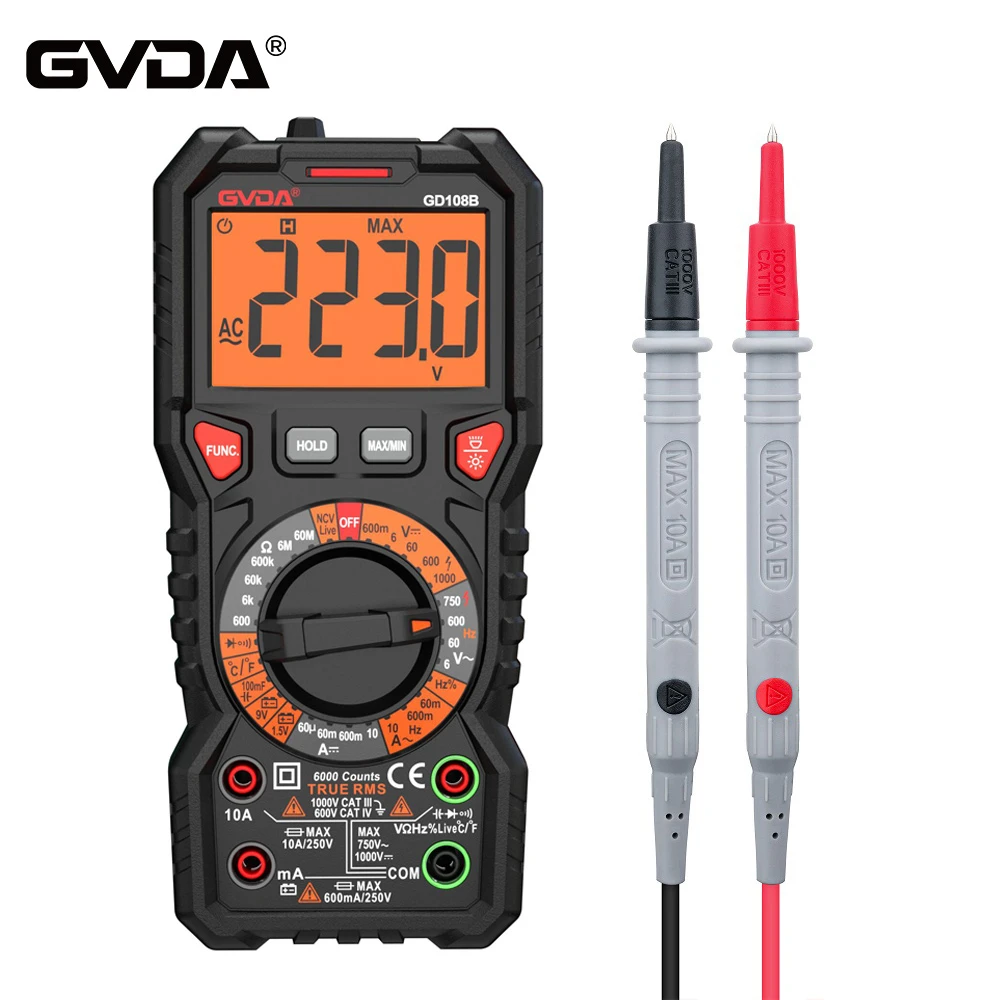

Samenvatting van tips voor het gebruik van een digitale multimeter
I. Meting van spanning
Gelijkstroomspanningsmeting, zoals batterijen, Walkman-voeding. Allereerst de zwarte pen in het "com" -gat, de rode pen in de "V Ω". Selecteer de knop op een bereik dat groter is dan de geschatte waarde (Opmerking: de waarden op de wijzerplaat zijn het maximale bereik, "V-" betekent DC-spanningsversnelling, "V ~" betekent AC-spanningsversnelling, "A" is de huidige versnelling) Sluit vervolgens de meterpen aan op de voeding of de batterijuiteinden; houd het contact stabiel. De waarde is rechtstreeks van het display af te lezen, als er "1." staat, geeft dit aan dat het bereik te klein is, dan moet je het bereik vergroten en dan meten. Als er een "-" aan de linkerkant van de waarde staat, geeft dit aan dat de polariteit van de pen tegengesteld is aan de werkelijke polariteit van de voeding, en dat de rode pen is aangesloten op de negatieve pool.
AC-spanningsmeting. Pen-jack en DC-spanningsmeting, maar via de knop AC-bestand "V ~" moet het gewenste bereik worden afgespeeld. Wisselspanning zonder positieve en negatieve punten, dezelfde meetmethode als de vorige. Of het nu gaat om het meten van AC- of DC-spanning, we moeten letten op de persoonlijke veiligheid, raak het metalen deel van de pen niet met uw handen aan.
Ten tweede, het meten van stroom
Meting van gelijkstroom. Steek eerst de zwarte pen in het "COM"-gat. Als de meting groter is dan 200 mA stroom, moet de rode pen in de "10A" -aansluiting worden gestoken en de knop op DC "10A" -versnelling; als de meting minder dan 200mA stroom bedraagt, moet de rode pen in de "200mA"-aansluiting worden gestoken. 200mA"-aansluiting, de knop naar DC 200mA binnen het juiste bereik. Na het afstellen is hij klaar om te meten. Sluit de multimeter aan op het circuit, houd hem stabiel, je kunt lezen. Als het display "1" is, dan hebben we nodig om het bereik te vergroten; als de waarde van de linkerkant van de "-" aangeeft dat de stroom van de zwarte pen naar de multimeter gaat.
AC-stroommeting. Meetmethoden en 1 hetzelfde, maar de versnelling moet naar de AC-versnelling worden gespeeld, de stroommeting is voltooid en moet terug in het rode pen "VΩ" -gat worden gestoken, als je deze stap vergeet en direct de spanning meet, haha! Uw tafel of voeding zal "een rooksliertje op de wolken" zijn - gesloopt!
Ten derde, het meten van weerstand
De pen wordt in het "COM"- en "VΩ"-gat gestoken, de knopknop naar "Ω" in het vereiste bereik, waarbij de pen is aangesloten op de weerstand van de twee uiteinden van de metalen delen van de meting. U kunt contact opnemen met uw hand! Weerstand, maar raak beide uiteinden van de weerstand niet tegelijkertijd aan, wat de nauwkeurigheid van de meting zal beïnvloeden - het menselijk lichaam is een zeer hoge weerstand maar een beperkte geleider. Metingen, om de pen en weerstand goed contact te houden; aandacht voor eenheden: in de reductor "200" is "Ω", in de reductor "2K" tot "200K" is "Ω", in de reductor "2K" tot "200K" is "Ω", in de reductor Reductor "2K" tot "200K" is "Ω". 200K"-bestand wanneer de eenheid "KΩ" is, "2M" boven de eenheid is "MΩ".
Ten vierde, de meting van diodes
Digitale multimeter kan lichtgevende diodes, gelijkrichterdiodes ...... meting meten, de positie van de pen met dezelfde spanningsmeting, de knop wordt naar het " " bestand gedraaid; met een rode pen aangesloten op de positieve pool van de diode, en de zwarte pen aangesloten op de negatieve pool, wat de positieve spanningsval van de diode laat zien. De spanningsval van de Schottky-diode is ongeveer 0.2V, een gewone siliciumgelijkrichter (1N4000, 1N5400-serie, enz.) is ongeveer 0,7V, de lichtgevende diode is ongeveer 1,8 ~ 2,3V. verwissel de pen, op het display wordt "1" weergegeven. is normaal, omdat de tegenweerstand van de diode erg groot is, anders is de buis gebroken.
V. Triodemeting
Inbrengen van de pen zoals hierboven; het principe van dezelfde diode. Er werd eerst aangenomen dat de A-voet voor de basis, met de zwarte pen en de voet verbonden met de rode pen en de andere twee voeten in contact waren met de andere twee voeten; als de twee metingen ongeveer 0.7V zijn, en gebruik dan de rode pen om verbinding te maken met voet A, de zwarte pen in contact met de andere twee voeten, als deze "1" weergeven, dan de A-voet voor de basis, anders moet je opnieuw meten, en deze buis is een PNP-buis. Dus hoe moet je de collector en de emitter beoordelen? Digitale tafel kan niet worden gebruikt als een aanwijzertafel om de amplitude van de wijzer te beoordelen, hoe moet dat dan worden gedaan? We kunnen het "hFE" bestand gebruiken om te beoordelen: eerste versnelling naar "hFE" bestand, naast het bestand zie je een rij kleine jacks, verdeeld in PNP en NPN buismaat. Het vorige buistype is beoordeeld, de basis wordt in het overeenkomstige buistype "b" -gat gestoken, de overige twee voeten zijn in het "c", "e" -gat gestoken. Op dit moment kunt u de waarde lezen die is, -waarde; dan vast Bevestig vervolgens de basispaal, de andere twee voeten aan de afstelling; vergelijk de twee aflezingen, de aflezing van de grotere pinpositie en het oppervlak "c", "e" komt overeen.
Tips: de methode kan alleen rechtstreeks op de 9000-serie kleine buismetingen worden uitgevoerd. Als je de grote buis wilt meten, kun je de bedradingsmethode gebruiken, dat wil zeggen dat met een kleine draad drie pinnen naar buiten worden geleid. Dit is een stuk handiger Oh.
