Foutdetectiemethoden voor schakelende voedingen

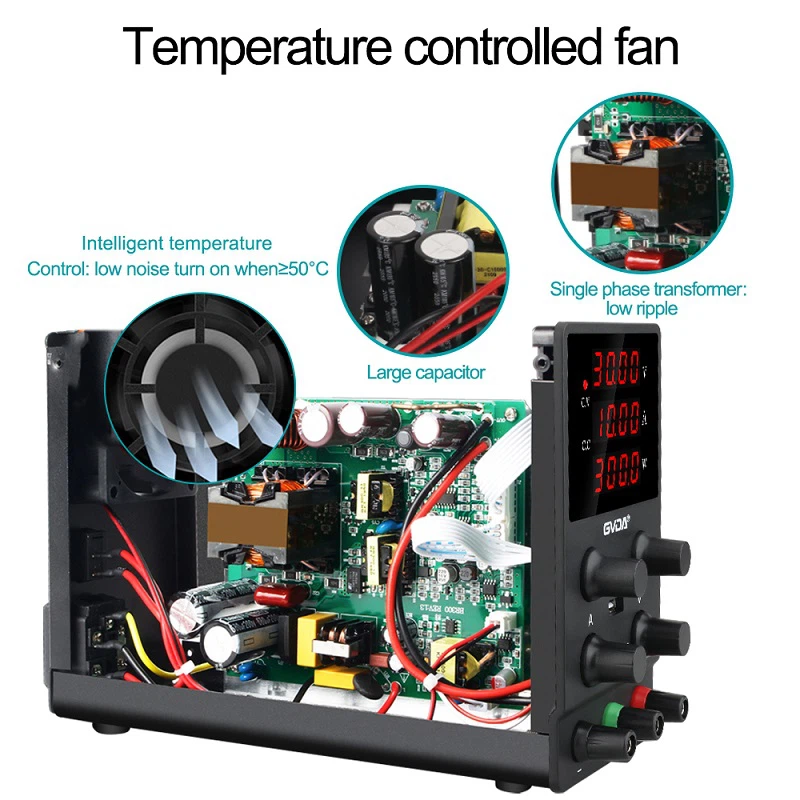

Laten we, na een basiskennis van de schakelende voeding, eens kijken naar de foutdetectie- en reparatiemethoden.
Allereerst moet u controleren of de voedingszekering beschadigd is. Als de zekering beschadigd is, kunt u deze niet haasten om te vervangen, u moet eerst controleren of de voeding is kortgesloten. Methode: gebruik de multimeterweerstandsbloktestvoedingszekering na de AC-terminal (testpunt één), de normale weerstand moet tientallen kilo-ohm hoger zijn, zoals weerstand nul, dan bestaat de voeding in de AC-kortsluiting fenomeen. Daarnaast moeten we ons ook concentreren op het controleren van de voeding. De AC-filtercondensator is beschadigd; tegelijkertijd, als er een varistor is, moet u ook deze weerstand controleren.
Als de bovenstaande testresultaten normaal zijn, moeten we vervolgens de voeding van de vier gelijkrichterdiodes testen (testpunt twee). In de normale toestand is de voorwaartse weerstand van de diode enkele k (met een multimeter × 1k bloktest), de tegengestelde weerstand is bijna oneindig. Als de testresultaten abnormaal blijken te zijn, moeten ze worden vervangen. Langs de lijn naar beneden is het volgende dat u moet doen het testen van de gelijkstroomweerstand van de voeding van dit onderdeel (testpunt drie). De normale weerstand ervan ligt ook in het aantal k, zoals de weerstand nul is, dit betekent dat er een DC-kortsluiting. Oorzaken van DC-kortsluiting zijn meer, zoals kortsluitingsschade aan de filtercondensator, schade aan de oscillatiebuis van de voeding, een geïntegreerd oscillatieblok en een deel van de schade aan het perifere circuit, wat kortsluitingsverschijnselen kan veroorzaken. Hier moet worden opgemerkt dat voordat u de voedingsoscillator vervangt, u moet bepalen of het oscillatieblok en het perifere circuit normaal zijn, anders zal de voedingsbuis opnieuw beschadigd raken.
Exclusief de schakelende voeding na de bovenstaande problemen, wat aangeeft dat de meeste fouten zich voordoen in het oscillatiecontrolecircuit, het bemonsteringsfeedbackcircuit of de belasting. Op dit punt moeten we eerst controleren of het oscillatie-geïntegreerde blokvoedingscircuit normaal is (testpunt vier), de normale spanning moet ongeveer 10V zijn (speciale herinnering: vanwege de testspanning moet worden uitgevoerd in het geval van stroom, en de voedingskaart heeft een hoogspanningsvoorziening, dus let vooral op de persoonlijke veiligheid en probeer geen enkel onderdeel van de voeding rechtstreeks aan te raken).
Als er geen spanning op het punt staat of de spanning erg laag is, controleer dan eerst of de buck-weerstand beschadigd is; ten tweede, controleer of het geïntegreerde oscillatieblok en het externe voedingscircuit normaal zijn. Als er geen storing in het perifere circuit wordt geconstateerd, wordt aanbevolen het oscillatieblok te vervangen. Natuurlijk kan de voeding soms niet de normale uitgangsspanning hebben, maar dit kan ook te wijten zijn aan kortsluitbelasting, waardoor de stroombeveiliging wordt veroorzaakt. Voor deze voeding hoeven we alleen de uitgangslijn los te koppelen, te controleren of de uitgangsspanning normaal is (testpunt vijf), u kunt de foutlocatie bepalen. Na de vorige probleemoplossing en ten slotte moet het feedbackcircuitgedeelte worden gecontroleerd. Over het algemeen is dit deel van de fout voornamelijk geconcentreerd in de fotocoupler en het versterkercircuit, waarbij speciale aandacht moet worden besteed.
Samenvatting
Natuurlijk lost de bovenstaande methode niet alle problemen van de stroomvoorziening op, maar voor de schakelende stroomvoorziening is de kans groter dat deze zich in het dagelijks leven voordoen, sommige van de problemen zijn nog steeds effectief. Ik hoop dat ik door deze introductie de rol van een steen kan spelen om jade aan te trekken, om de kleine problemen op te lossen die ik tegenkom bij de schakelende voeding.
