De detectie van defecte condensatoren wordt meestal uitgevoerd met behulp van een multimeter.
Pointer-multimeter om condensatorstoringen te detecteren
1, niet-polaire condensatorfoutdetectie:
Detectie van de eerste pointer-multimeter voor mechanische nulstelling. Selecteer vervolgens het Rx10k ohm-bestand van de multimeter, er werd contact opgenomen met de tabel van de rode en zwarte pennen om de capaciteit van de twee pinnen te testen, observeer de multimeter-indicatie van de verandering in de weerstandswaarde.
Als de pen verbonden is met het moment, gaat de wijzer naar rechts klein zwaaien en dan terug naar oneindig; schakel de pen over naar opnieuw meten, de pen is verbonden met het moment, de wijzer staat nog steeds naar rechts, kleine zwaai terug naar oneindig, dan is deze condensator normaal.
Als de multimeter is aangesloten op het moment dat de wijzer naar rechts zwaait nabij 0, dan is de condensator ernstig lek of kapot.
Als de multimeter onmiddellijk wordt ingeschakeld, kan de wijzer niet terugkeren naar oneindig nadat hij naar rechts is gezwenkt, wat aangeeft dat de condensator lekt.
Als de multimeter onmiddellijk wordt ingeschakeld, beweegt de wijzer niet, wat aangeeft dat de condensator een open circuit heeft.
2, foutdetectie van elektrolytische condensatoren:
Elektrolytische condensatoren zijn condensatoren met polariteit. Gebruik vóór het testen een schroevendraaier of een woord om de restlading van de condensator te ontladen. Gebruik vervolgens de zwarte pen van de multimeter aangesloten op de positieve pool van de condensator, de rode pen aangesloten op de negatieve pool, en observeer de zwaai van de meterwijzer.
Op het moment dat hij net is ingeschakeld, moet de multimeter onder een grotere hoek naar rechts worden afgebogen en vervolgens naar links terugkeren. Totdat hij ergens weer tot stilstand komt, is de weerstandswaarde die op dit moment wordt gemeten de positieve isolatieweerstand van de condensator. De gemeten weerstand na het omschakelen van de meterpennen is de omgekeerde isolatieweerstand van de condensator.
Als de wijzer van de tafel niet beweegt, betekent dit dat de capaciteit van deze condensator verdwijnt of dat er een interne ontkoppeling is.
Als de in de tabel gemeten capaciteit van de positieve en negatieve isolatieweerstand erg klein is of 0, dan is er sprake van condensatorlekkage of interne kortsluiting.

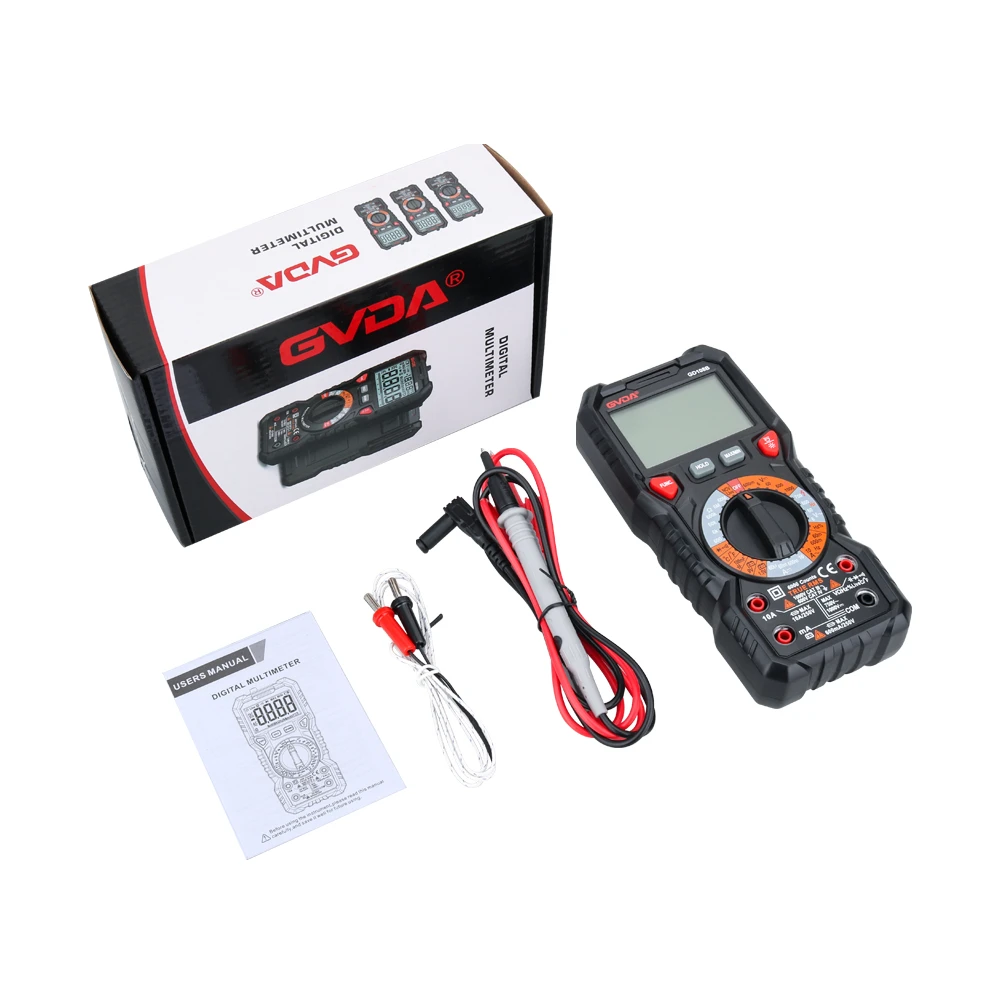

Digitale multimeter om condensatorstoringen te detecteren
De digitale multimeter wordt in het capaciteitsbestand geplaatst, afhankelijk van de grootte van het vermogen om de juiste versnelling te kiezen. Nadat de te testen condensator volledig is ontladen, worden de twee pinnen van de condensator direct in het testgat gestoken voor meting; of de twee pennen worden voor meting rechtstreeks in contact gebracht met de pinnen van de condensator. Op dit moment zal de multimeter direct de capaciteit van de te testen condensator weergeven.
Meting van elektrolytische condensatoren met een digitale multimeter, de condensator die moet worden gemeten nadat deze volledig is ontladen, moet de rode pencontactcapaciteit van de positieve pool van de tafel zijn, de zwarte pen aangesloten op de negatieve pool van de capaciteit, deze keer gemeten is de capaciteit van de positieve isolatieweerstand, en omgekeerd, de gemeten weerstand die de negatieve isolatieweerstand is.
Vaardigheden voor het vervangen van condensatoren:
1, de vervangingscondensatorcapaciteit en de oorspronkelijke capaciteitscapaciteit zijn in principe hetzelfde.
2, hoogspanningscapaciteit kan worden vervangen door laagspanningscapaciteit, maar laagspanningscapaciteit kan de hoogspanningscapaciteit niet vervangen.
3, condensatoren met een kleine capaciteit kunnen parallel worden vervangen door condensatoren met een grote capaciteit; condensatoren met een grote capaciteit kunnen in serie worden vervangen door condensatoren met een kleine capaciteit.
4, elektrolytische condensatoren kunnen worden vervangen door niet-polaire condensatoren.
5, voor hoogfrequente oscillatiecondensatoren en voedingsfiltercondensatoren, kunnen niet worden vervangen door gewone condensatoren.
