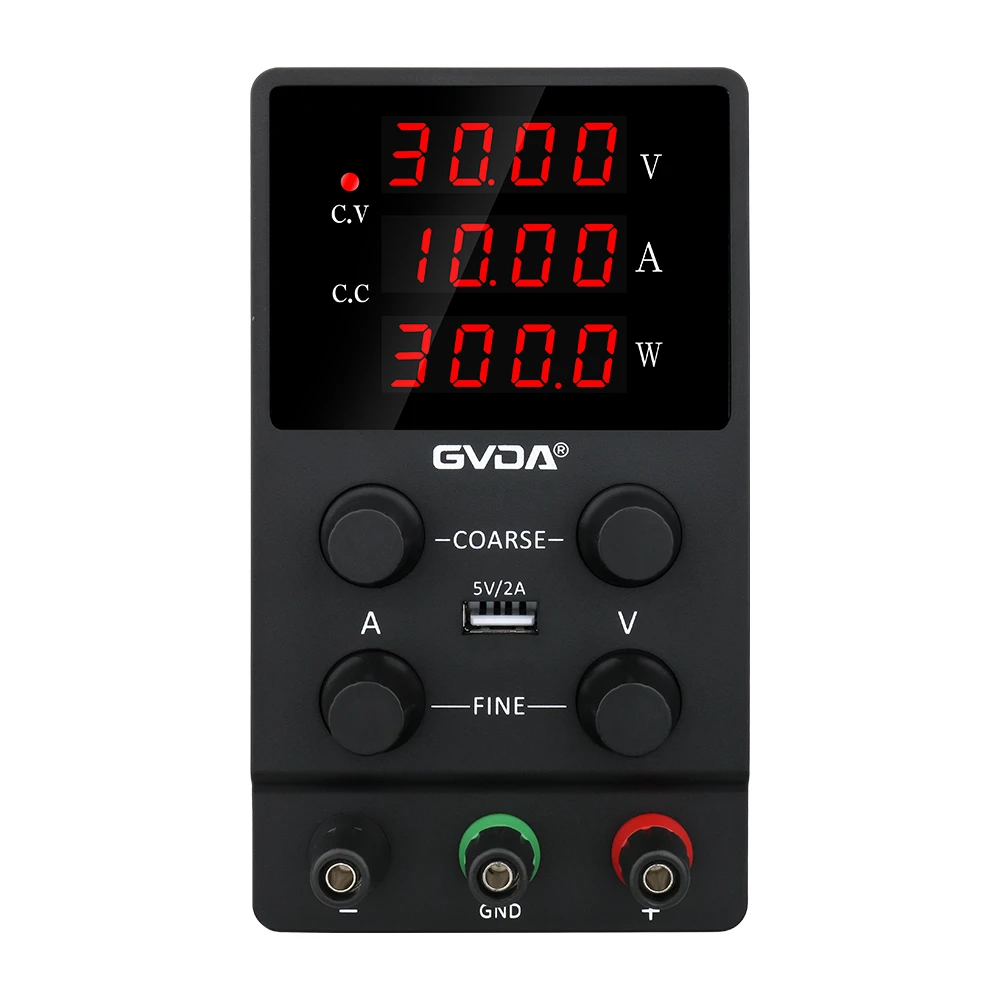

Het verschil tussen een lineaire voeding en de voeding van een schakelmodus
De aanpassingsbuis van een lineaire voeding werkt in een versterkingstoestand, wat resulteert in het genereren van een hoge warmte en een lage efficiëntie (ongeveer 35%). Het vereist een groot volume warmte -dissipatievinnen en ook een groot volume vermogensfrequentietransformator. Wanneer meerdere sets spanningsuitgangen moeten worden geproduceerd, zal de transformator nog groter zijn.
De aanpassingsbuis van de schakelvoeding werkt in verzadigings- en afsnijstoestanden, wat resulteert in het genereren van lage warmte, hoge efficiëntie (meer dan 75%) en de eliminatie van grote transformatoren. Een grote rimpel (50 mVat5Vtypical) zal echter worden gesuperponeerd op de DC -uitgang van de schakelvoeding, die kan worden verbeterd door een spanningsregelaardiode aan het uitgangseinde aan te sluiten. Vanwege de significante spike -pulsinterferentie veroorzaakt door de werking van de schakeltransistor is bovendien ook noodzakelijk om magnetische kralen in serie in het circuit te verbinden om het te verbeteren. Relatief gezien hebben lineaire voedingen niet de bovenstaande defecten en hun rimpel kan erg klein worden gemaakt (onder 5 mV).
Voor plaatsen waar vermogensefficiëntie en installatievolume vereist zijn, hebben de schakelmodusvoedingen de voorkeur. Voor plaatsen waar elektromagnetische interferentie en stroomzuiverheid vereist zijn (zoals lekdetectie van condensator), worden lineaire voedingen vaak gebruikt. Bovendien, wanneer isolatie vereist is in het circuit, wordt DC-DC nu meestal gebruikt om stroom aan het geïsoleerde deel te leveren (DC-DC is een schakelvoeding in termen van het werkprincipe). Ook kan de hoogfrequente transformator die wordt gebruikt in schakelmodus-voedingen moeilijk te wikkelen.
Het schakelen van voedingen en lineaire voedingen hebben volledig verschillende interne structuren. Zoals de naam al doet vermoeden, hebben schakelvoedingen schakelacties, die variabele plichtscycli of frequentieconversiemethoden gebruiken om verschillende spanningen te bereiken. De implementatie is complexer en het grootste voordeel is een hoge efficiëntie, meestal boven de 90%. Het nadeel is dat er een hoge rimpel en schakelruis is, wat geschikt is voor situaties waarin rimpel- en geluidsvereisten niet hoog zijn; Lineaire voedingen daarentegen hebben geen schakelacties en behoren tot continue analoge controle. Hun interne structuur is relatief eenvoudig en het chipgebied is ook klein, wat resulteert in lagere kosten. De voordelen zijn lage kosten, laag geluid en het grootste nadeel is een laag rendement. Ze hebben elk hun eigen tekortkomingen en vullen elkaar aan in toepassing!
