De functie en samenstelling van stroomtangmeter
1. Stroomtangactie
Wanneer u een ampèremeter gebruikt om stroom te meten, moet de ampèremeter na een stroomstoring op het circuit worden aangesloten om de meting los te koppelen. In het geval dat stroom moet worden gemeten zonder stroomuitval, wordt meestal een stroomtangmeter gebruikt. Bijvoorbeeld: de werkstroom van een draaiende AC-motor kan worden gemeten met een stroomtangmeter, zodat het erg handig is om de werkconditie te kennen wanneer er een belasting is.
2. Samenstelling stroomtangmeter
Veelgebruikte AC stroomtangen zijn samengesteld uit stroomtransformatoren en ampèremeters. Er zijn hoofdzakelijk twee soorten stroomtangen: stroomtangen van het transformatortype en elektromagnetische stroomtangen.

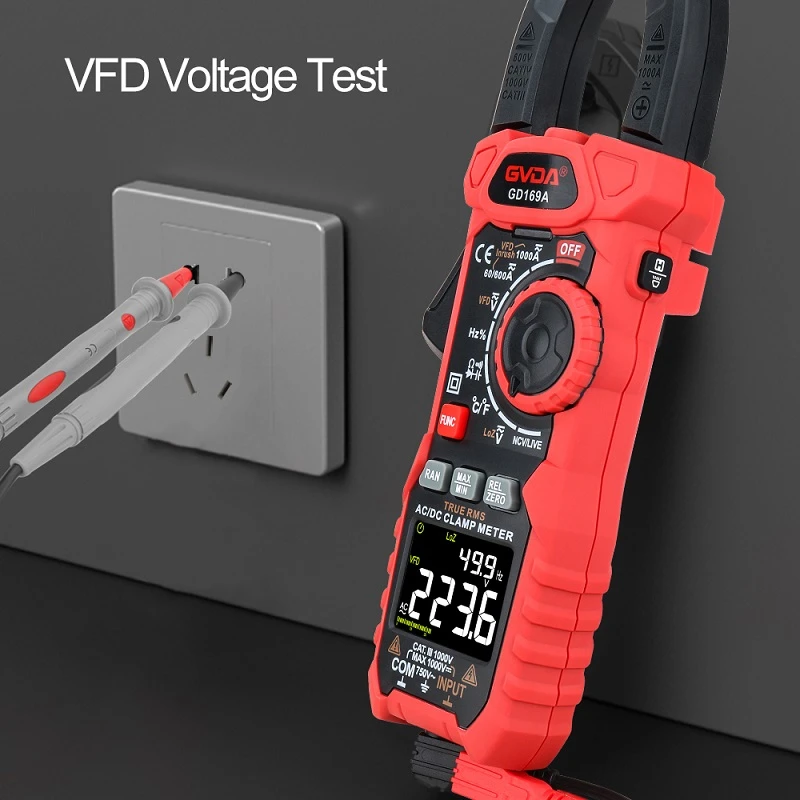

3. Structuur en principe van stroomtangmeter
Een stroomtang werkt volgens hetzelfde principe als een transformator. De primaire spoel is de draad die door de ijzeren kern van het klemtype gaat, wat overeenkomt met de primaire spoel van een 1-draaitransformator, wat een step-up transformator is. De secundaire spoel en de ampèremeter voor meting vormen de secundaire lus. Wanneer er een wisselstroom door de draad gaat, is het deze winding van de spoel die een wisselend magnetisch veld genereert en een geïnduceerde stroom wordt gegenereerd in het secundaire circuit. De verhouding van de grootte van de stroom tot de primaire stroom is gelijk aan de omgekeerde verhouding van de windingen van de primaire en secundaire spoelen. .
De stroomtangmeter wordt gebruikt om grote stromen te meten. Als de stroom niet groot genoeg is, kan de primaire draad door de stroomtang worden geleid om het aantal windingen te vergroten en tegelijkertijd de gemeten stroom te delen door het aantal windingen. De secundaire wikkeling van de doorvoerstroomtransformator van de stroomtang is op de ijzeren kern gewikkeld en verbonden met de AC-ampèremeter, en de primaire wikkeling is de gemeten draad die door het midden van de transformator gaat. De knop is eigenlijk een bereikkeuzeschakelaar en de functie van de sleutel is om het beweegbare deel van de kern van de doorgaande transformator te openen en te sluiten, zodat het in de gemeten draad kan worden geklemd.
Druk bij het meten van stroom op de sleutel, open de kaken en plaats de te testen stroomvoerende draad in het midden van de doorvoerstroomtransformator. Er wordt een stroom geïnduceerd in de zijwikkeling en de stroom gaat door de spoel van de elektromagnetische ampèremeter, waardoor de wijzer afbuigt en de gemeten stroomwaarde wordt aangegeven op de schaal van de wijzerplaat.
