De rol van de stroomtang

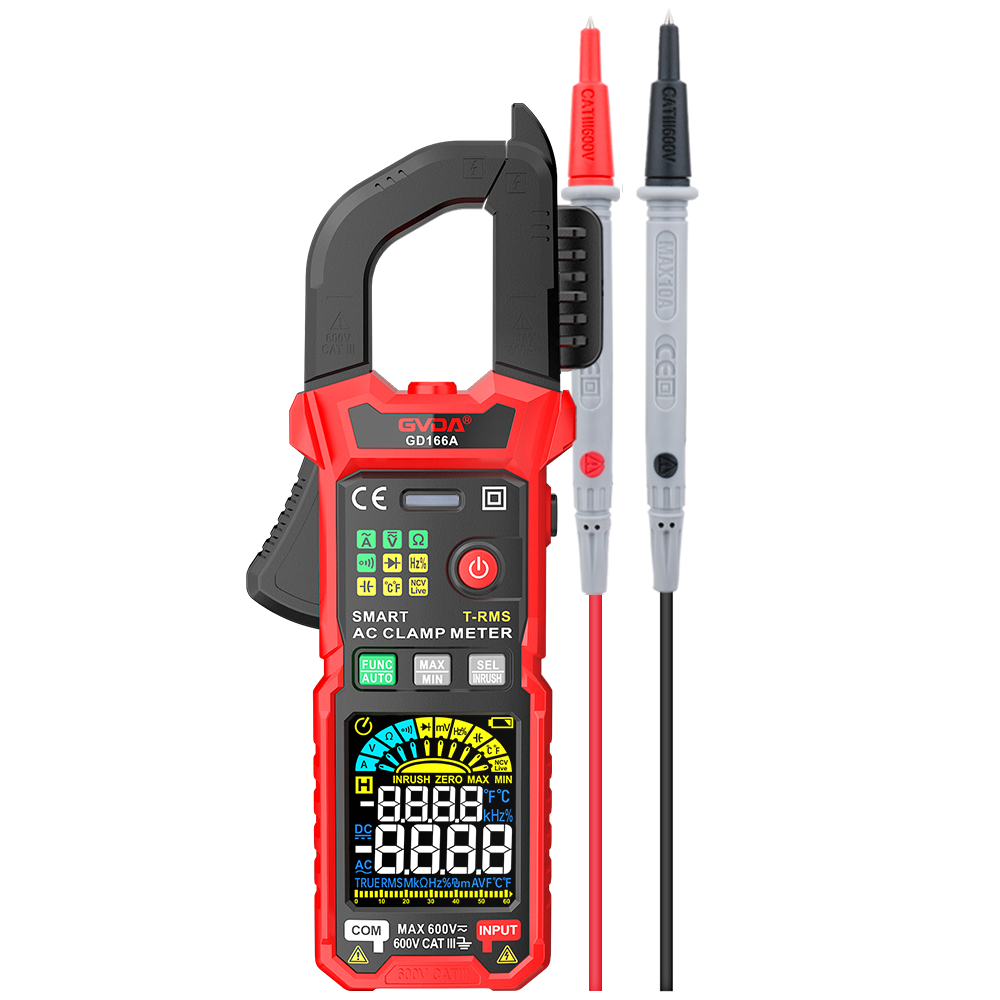

Een stroomtang is een combinatie van een stroomtransformator en een ampèremeter. De ijzeren kern van de stroomtransformator kan worden geopend wanneer de sleutel wordt ingedrukt; de draad waar de gemeten stroom doorheen gaat kan door de ijzeren kern. De gemeten circuitdraad wordt de primaire spoel van de stroomtransformator en de stroom wordt geïnduceerd in de secundaire spoelstroom.
Gewoonlijk is het bij het meten van de stroom met een gewone ampèremeter nodig om het circuit af te sluiten en het circuit uit te schakelen voordat de ampèremeter wordt aangesloten voor meting. Dit is erg lastig en soms staat de motor bij normaal gebruik dit niet toe. Op dit moment is het veel handiger om een ampèremeter te gebruiken, die de stroom kan meten zonder het circuit te onderbreken.
De stroomtang kan in verschillende bereiken worden veranderd door de versnelling van de schakelaar te veranderen. Maar het is niet toegestaan om met elektriciteit te werken bij het schakelen. De stroomtang is over het algemeen niet erg nauwkeurig, meestal 2,5 tot 5 graden. Voor het gebruiksgemak zijn er schakelaars met verschillende bereiken in de meter voor het meten van verschillende stroomniveaus en het meten van spanning.
Stroomtangen werden oorspronkelijk gebruikt om wisselstroom te meten. , maar nu heeft de multimeter ook enkele functies, die AC- en DC-spanning, stroom, capaciteit, diode, triode, weerstand, temperatuur, frequentie enzovoort kunnen meten.
De stroomtang kan de fotovoltaïsche gelijkstroom en de uitgaande wisselstroom van de omvormer meten. Speciale aandacht moet worden besteed aan: sommige ampèremeters hebben geen DC-functie en de kaken moeten goed gesloten zijn en het bereik kan niet worden gewijzigd terwijl de stroom is ingeschakeld.
Stroomtang meet stroom
Laten we beginnen met het meten van stroom met een stroomtang: open eerst de bek, klem slechts één van de geteste draden vast en lees vervolgens de waarde af die op de wijzerplaat wordt weergegeven. Sommige stroomtangen hebben dubbele displays op de onderste wijzerplaat, die in krappe omgevingen kunnen worden gebruikt. Gebruik het flexibel. Op dit moment moet eraan worden herinnerd dat er slechts één draad kan worden vastgeklemd.
De rol van de stroomtang
Klem meterstand
1. Selecteer versnelling en actieradius. Draai de meterschakelaar naar de gelijkstroom "mA" -positie en selecteer het juiste bereik op basis van de gemeten stroom. Als de stroom niet bekend is, kunt u, om te voorkomen dat de stroom te groot wordt en het bereik overschrijdt, eerst de gelijkstroom in de hoogste versnelling zetten om te testen. Als het bereik te groot is, verklein dan het bereik totdat het bereik geschikt is.
2. Sluit de schakeling in serie aan. Wanneer de multimeter stroom meet, moeten de meetsnoeren in serie worden aangesloten op de stroom, en het rode meetsnoer wordt aangesloten op het hoogpotentiaaluiteinde van het circuit en het zwarte meetsnoer wordt aangesloten op het laagpotentiaaluiteinde van de stroom.
3. Leesmethode:
(1) Selecteer de juiste schaallijn om te lezen.
(2) Omgerekende huidige waarde: huidige waarde=het aantal schalen waarnaar de aanwijzer wijst × de grootte van het bereik / de maximale waarde van de geselecteerde schaal.
