De structuur van stroomtangmeter
Stroomtangen worden meestal gebruikt als AC-ampèremeters en er zit een klemkop op de meterkop. Bij het meten van stroom hoeft de stroomtang niet te worden aangesloten op het te testen circuit, voer gewoon de voedingskabel (slechts één) door de kaken. De stroom kan direct worden gemeten.

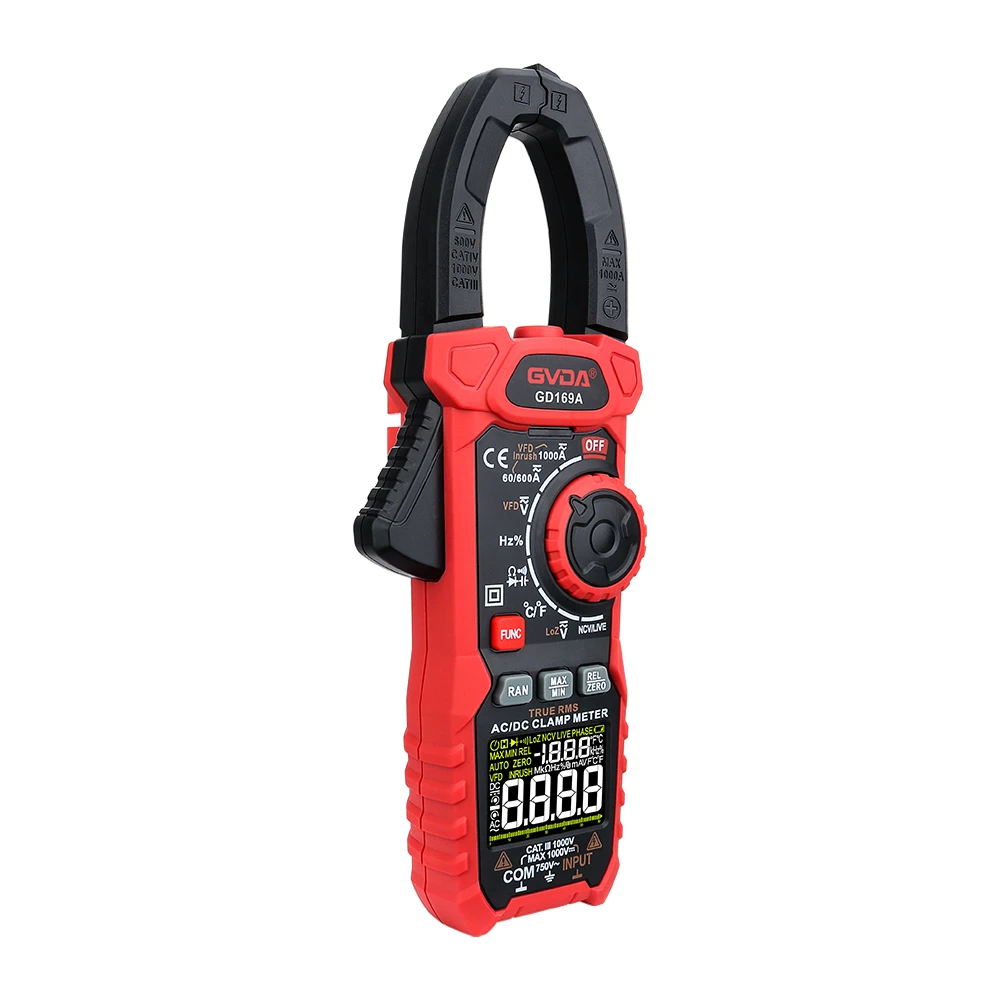

Het bestaat hoofdzakelijk uit een klemkop, klemtrekker, vasthoudknop, functieknop, LCD-scherm, meetsnoeraansluiting en twee rode en zwarte meetsnoeren. De klemkop wordt gebruikt om de draad vast te klemmen om de stroom te meten, en de rode en zwarte meetsnoeren worden voornamelijk gebruikt om de stroomtang aan te sluiten om de weerstand en spanning te meten.
Klemkop wordt voornamelijk gebruikt om de te testen draad vast te klemmen bij het meten van wisselstroom, en gebruik het principe van stroomtransformator om de draadstroom te detecteren.
De tangtrekker wordt voornamelijk gebruikt om de tang te openen en te sluiten. Bij indrukken gaat de tang open en bij loslaten sluit de tang.
De hold-knop wordt voornamelijk gebruikt om de gemeten gegevens vast te houden bij het testen van het elektronische circuit, om het lezen van de geregistreerde gegevens te vergemakkelijken.
De functieknop is voornamelijk gericht op de multifunctionele functie van de stroomtang en stelt het overeenkomstige bereik in voor verschillende tests.
Het liquid crystal display wordt voornamelijk gebruikt om informatie weer te geven zoals testgegevens, gegevenseenheid en geselecteerd bereik.
De meetsnoerbus wordt voornamelijk gebruikt om de kabelstekker van het meetsnoer en de isolatietestaccessoires aan te sluiten. Sluit het rode meetsnoer aan op de VΩ-aansluiting en het zwarte meetsnoer op de aardklem.
De klem AC-ampèremeter bestaat in wezen uit een stroomtransformator en een gelijkrichterinstrument. De te meten stroomvoerende draad is gelijk aan de oorspronkelijke wikkeling van de stroomtransformator en de secundaire wikkeling van de stroomtransformator bevindt zich op de ijzeren kern. , de secundaire wikkeling is verbonden met het instrument van het rectificatiesysteem. Volgens een bepaalde proportionele relatie tussen de primaire en secundaire wikkelingen van de stroomtransformator, kan het gelijkrichterinstrument de huidige waarde van de gemeten lijn weergeven.
De stroomtang AC-DC meter is een instrument van een elektromagnetisch systeem. De gemeten stroomvoerende draad die in de bek is geplaatst, werkt als een excitatiespoel en de magnetische flux vormt een lus in de ijzeren kern. Deflecteer, krijg een meting. Omdat de afbuiging niet wordt beïnvloed door de meetstroom, kan het AC- en DC-stromen meten.
