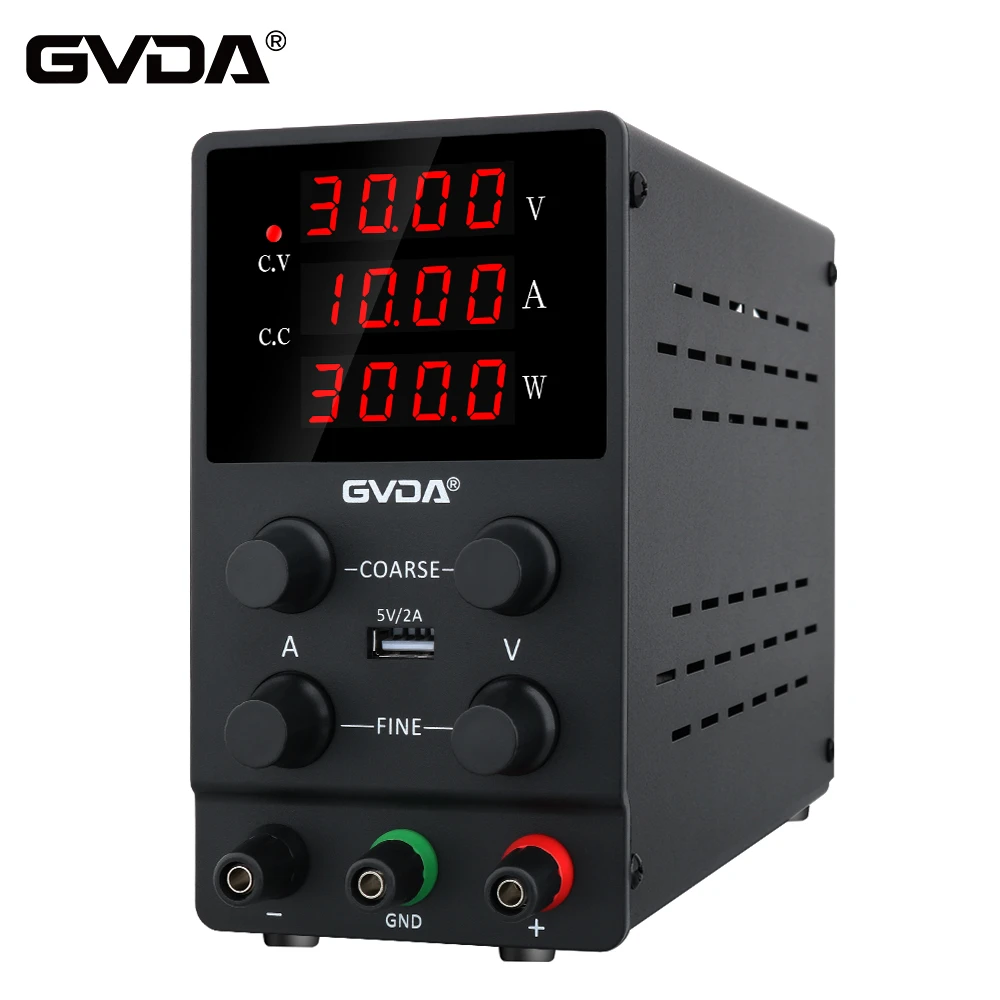

Het werkingsprincipe van DC-gereguleerde voeding:
1. Hoofdcircuit
Het hele proces van het invoeren van het AC-net en het uitvoeren van DC, inclusief:
1. Invoerfilter: zijn functie is om de rommel in het elektriciteitsnet te filteren en ook te voorkomen dat de rommel die door de machine wordt gegenereerd, wordt teruggevoerd naar het openbare elektriciteitsnet.
2. Rectificatie en filtering: de wisselstroom van het net wordt direct gerectificeerd in een soepeler gelijkstroom voor de transformatie van het volgende niveau.
3. Omvormer: zet de gelijkgerichte gelijkstroom om in hoogfrequente wisselstroom, het kernonderdeel van de hoogfrequente schakelende voeding. Hoe hoger de frequentie, hoe kleiner de verhouding tussen volume, gewicht en uitgangsvermogen.
4. Uitgangsrectificatie en filtering: zorg voor een stabiele en betrouwbare gelijkstroomvoeding volgens de behoeften van de belasting.
2. Stuurcircuit:
Enerzijds kunt u een monster nemen vanaf de uitgang, deze vergelijken met de ingestelde standaard en vervolgens de omvormer besturen om de frequentie of pulsbreedte te wijzigen om een stabiele output te bereiken. Het stuurcircuit voert verschillende beveiligingsmaatregelen uit voor de hele machine.
3. Detectiecircuit:
Naast het verstrekken van verschillende parameters in werking in het beveiligingscircuit, biedt het ook verschillende weergave-instrumentgegevens.
4. Hulpvoeding:
Levert stroom voor verschillende vereisten van alle afzonderlijke circuits.
