Drie manieren om weerstand te meten met een multimeter

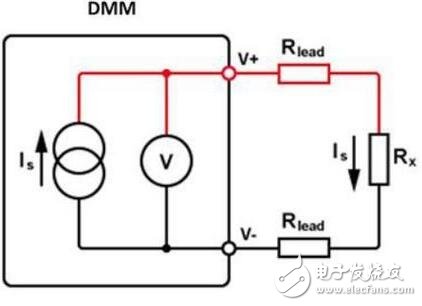

1. Tweeregelige methode
De tweedraadsmethode is een veelgebruikte methode voor weerstandsmeting, en wel als volgt:
Sluit het V plus-uiteinde van de multimeter aan op het ene uiteinde van de weerstand en het V-uiteinde op het andere uiteinde van de weerstand, en stel vervolgens de multimeter in om te meten. Een multimeter kan de weerstand bepalen door middel van de wet van Ohm door een bronstroom toe te voeren aan een weerstand en vervolgens de spanning over de weerstand te berekenen.
Met het vereenvoudigde voorbeeld hierboven veroorzaakt de loodweerstand R een groter probleem omdat de spanning de spanning is van de drie bovenstaande weerstanden. Dit effect is groter in het geval van een kleine weerstand, meestal in het geval van 30KΩ, dit effect is zeer duidelijk. Dit zijn natuurlijk voor situaties met hoge precisie. Als de nauwkeurigheidseisen niet hoog zijn, kan deze methode worden gebruikt.
Dit effect veroorzaakt door de draadweerstand R kan worden geëlimineerd door enkele meetfuncties voor relatieve waarde van de multimeter. Om deze problemen op te lossen, moet eerst worden vastgesteld waar deze problemen vandaan komen. Dit kan worden bereikt door de weerstand in te stellen op 0Ω.
Als u alle weerstanden aan beide uiteinden van de meetsnoeren plaatst, kunt u door de twee draden meten voor relatieve waardemeting.

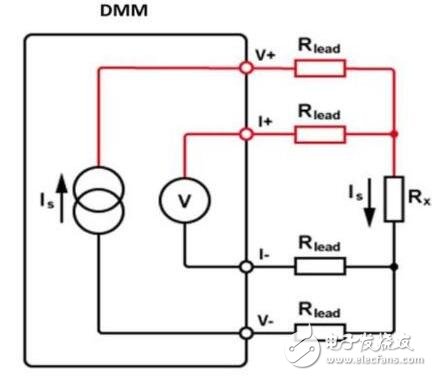

2. Vierlijnsmethode
De vierdraadsmethode is ideaal voor metingen met een lage weerstand, omdat het de effecten van aansluitdraden elimineert zonder de hulp van de functie voor het meten van de relatieve waarde. Deze kalibraties zijn allemaal automatisch.
Bij de vierdraadsmethode leveren de V plus- en V-aansluitingen van de multimeter nog steeds stroom aan de weerstand via de kabels. De spanningsval is hier de som van de kabelweerstand en de te testen weerstand.
De kabel is verbonden met beide uiteinden van de weerstand en de spanning over de weerstand wordt gemeten. De spanning van dit onderdeel omvat niet het deel van het schakelsysteem dat is aangesloten op de DUT via de testkabel (of via de multimeter. Raadpleeg andere gerelateerde artikelen voor meer informatie over het schakelsysteem), de ingangsimpedantie van de voltmeter is groot genoeg zodat het geen spanning overdraagt of een foutieve spanning veroorzaakt op de kabelweerstand.
Al deze leesfeedbacks zijn gebaseerd op weerstand, en in feite de weerstand van de meetsnoeren. De vierdraadsmethode is een zeer nauwkeurige, herhaalbare en stabiele weerstandsmeetmethode en is bijzonder geschikt voor het meten van laagwaardige weerstanden, zelfs tot 10 milliohm. Maar voor meting met hoge weerstand is deze methode niet geschikt, omdat de ingangsweerstand en lekstroom van de voltmeter de aflezing zullen beïnvloeden. Over het algemeen wordt de vierdraadsmethode niet aanbevolen.
3. Zesregelige methode
Zesdraads is een weerstandswaarde die geschikt is voor het meten van de weerstand van het deel van de weerstand dat een shuntstructuur heeft. In een geautomatiseerd testsysteem worden bijvoorbeeld de weerstanden die getest moeten worden allemaal op de print gesoldeerd, die worden beïnvloed door andere componenten in het omliggende circuit.
Om de te testen weerstand te isoleren, wordt over het algemeen een beveiligingsspanning toegevoegd aan het knooppunt dat door de gebruiker is gedefinieerd, en deze beveiligingsspanning wordt aangestuurd door het spanningsbuffergebied van de V plus-aansluiting. Deze beveiligingsspanning kan ervoor zorgen dat de spanning van de multimeter weglekt naar andere paden.

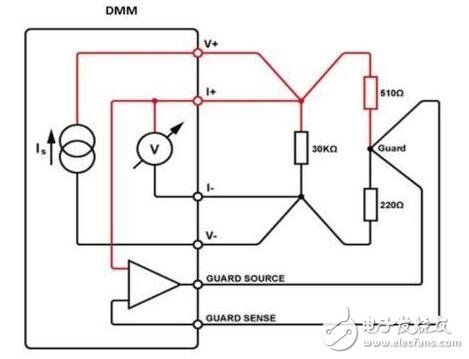

In het volgende voorbeeld wordt uitgelegd hoe de zesdraadsmethode werkt:
Zoals te zien is in de bovenstaande afbeelding, zijn er parallel aan de 30KΩ-weerstand twee weerstanden, één is 510Ω en één is 220Ω. Bij een normale weerstandsmeting zouden deze 510Ω en 220Ω de bronstroom van de multimeter verdrijven, wat een verkeerde aflezing zou opleveren. Door de spanning over deze 30KΩ-weerstand te meten en vervolgens dezelfde spanning aan te sluiten op de 510Ω- en 210Ω-weerstanden, zal er geen stroom door de bypass lopen. De beveiligingsspanning kan ervoor zorgen dat de spanning hetzelfde is als de spanning van de V plus-aansluiting en de stroom door 220Ω wordt geleverd door de beveiligingsbron. In dit geval kan de multimeter de weerstand van de 30Ω-weerstand nauwkeurig testen.
De stroombelastbaarheid van deze beveiligingsterminal wordt beperkt door de klassieke DMM (met kortsluitbeveiliging), dus er zal een limiet zijn aan het aantal aandrijvingen.
De weerstand is verbonden met de laagspanningszijde van de 4-draadaansluiting en de beveiligingsaansluiting is een thermische zekeringsweerstand of Rb. Vanwege het bestaan van de beschermingsbronstroom kan deze weerstand niet kleiner zijn dan de weerstand van Rbmin, omdat:
Rbmin{{0}}Io*Rx/0.02
Hier is Io de geselecteerde bronstroom en Rx de te testen weerstand.
Als bijvoorbeeld een weerstand van 330Ω wordt geselecteerd en een weerstand van 300Ω wordt getest, is de minimale weerstandswaarde van Rb die wordt gebruikt 15Ω.
Vanwege de maximale belastingsweerstand Ra is er geen limiet, zolang de polariteit van de meting wordt geselecteerd, zal deze effectief zijn, omdat Ra Rb kan worden en omgekeerd. Het is het beste om de polariteit van de meting in te stellen omdat Ra hoger is dan beide belastingsweerstanden.
De zesdraadsmethode voor het meten van weerstand is speciaal bedoeld om de weerstand van 330KΩ te meten. Voor het geval dat de weerstandswaarde groter is, kan de configuratie van de zesdraadsmethode worden gebruikt, maar de multimeter moet worden ingesteld op de tweedraadsmodus (dit heeft een lagere bronstroom).
