Constructie en werkingsprincipe van de transformatortangampèremeter

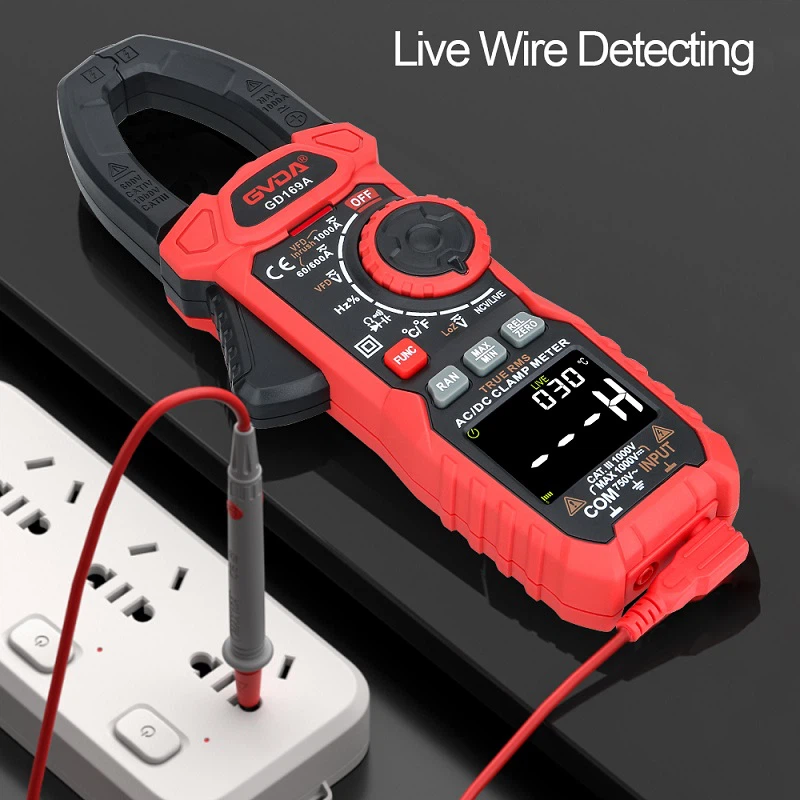

Stroomtang is een instrument dat stroomtransformatoren en ampèremeters combineert, en is een belangrijke tak van de digitale multimeter; Het is een draagbaar instrument dat de wisselstroom van een circuit direct kan meten zonder het circuit te ontkoppelen.
Structuur en principe
Een stroomtang bestaat in wezen uit een stroomtransformator, een klemsleutel en een reactiekrachtinstrument met gelijkrichter-magneto-elektrisch systeem.
Het werkingsprincipe van een stroomtangmeter is hetzelfde als die van een transformator. De primaire spoel is een draad die door een ijzeren kern van het klemtype loopt, wat overeenkomt met de primaire spoel van een 1-draaitransformator. Dit is een step-up transformator. De secundaire spoel en de ampèremeter die voor de meting worden gebruikt, vormen het secundaire circuit. Wanneer er wisselstroom door de draad loopt, is het het magnetische wisselveld dat door deze spoel wordt gegenereerd en dat stroom in het secundaire circuit induceert. De grootte van de stroom is evenredig met het aandeel van de primaire stroom, wat equivalent is aan de omgekeerde verhouding van het aantal windingen in de primaire en secundaire spoelen. Voor het meten van grote stromen wordt een ampèremeter van het klemtype gebruikt. Als de stroom niet groot genoeg is, kan het aantal windingen van een draad die door de ampèremeter van het klemtype gaat, worden vergroot en kan de gemeten stroom worden gedeeld door het aantal windingen.
De secundaire wikkeling van de doorstroomtransformator van de stroomtangmeter wordt rond de ijzeren kern gewikkeld en aangesloten op de AC-ampèremeter. De primaire wikkeling is de gemeten draad die door het midden van de transformator loopt. De knop is eigenlijk een bereikkeuzeschakelaar en de functie van de sleutel is het openen en sluiten van het beweegbare deel van de kern van de doorgaande transformator, om het op de gemeten draad te klemmen.
Wanneer u de stroom meet, drukt u op de sleutel, opent u de tang en plaatst u de gemeten stroomvoerende draad in het midden van de stroomtransformator van het doorgaande type. Wanneer er wisselstroom door de gemeten draad loopt, induceert de magnetische flux van de wisselstroom een stroom in de secundaire wikkeling van de transformator. Deze stroom gaat door de spoel van de elektromagnetische ampèremeter, waardoor de wijzer afbuigt en de gemeten stroomwaarde op de schaalverdeling wordt aangegeven.
Nadat u de geteste draad via de ijzeren kernknop in het raam hebt gestoken, is het belangrijk ervoor te zorgen dat de twee zijden van de klem goed aansluiten en dat er geen andere voorwerpen in het midden worden geplaatst;
Het z-bereik van de stroomtang is 5A, en bij het meten van een kleine stroom zal de weergavefout groter zijn. Dit kan worden gemeten door de spanningvoerende draad een paar windingen op een stroomtang te wikkelen, en de verkregen meetwaarde wordt gedeeld door het aantal windingen om het gewenste resultaat te verkrijgen.
