Structuur en werkingsprincipe van de transformatorklemampèremeter
Structuur en principe

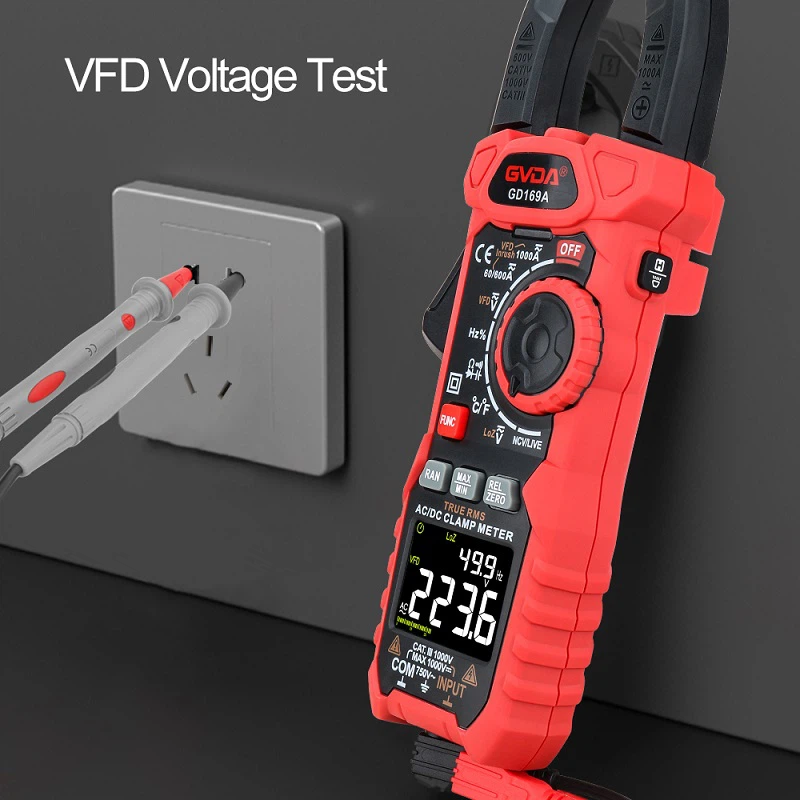

De stroomtang bestaat in wezen uit een stroomtransformator, een stroomtang en een magneto-elektrisch gelijkrichterinstrument met reactiekracht.
Het werkingsprincipe van de stroomtang is hetzelfde als dat van de transformator. De primaire spoel is de draad die door de ijzeren kern van het klemtype gaat, wat met één winding overeenkomt met de primaire spoel van een transformator. Dit is een step-up transformator. De secundaire spoel en de ampèremeter voor meting vormen een secundaire lus. Wanneer er wisselstroom door de draad vloeit, is het deze draaiing van de spoel die een magnetisch wisselveld en een geïnduceerde stroom in de secundaire lus produceert. De verhouding van de stroom tot de primaire stroom is gelijk aan de omgekeerde verhouding van de windingen van de primaire en secundaire spoelen. De stroomtang wordt gebruikt om grote stromen te meten. Als de stroom niet groot genoeg is, kan het aantal windingen van de primaire geleider worden vergroot wanneer deze door de stroomtangmeter gaat, en kan de gemeten stroom worden gedeeld door het aantal windingen.
De secundaire wikkeling van de doorstroomtransformator van de stroomtangmeter is op de ijzeren kern gewikkeld en verbonden met de AC-ampèremeter, en de primaire wikkeling is de gemeten draad die door het midden van de transformator loopt. De knop is eigenlijk een bereikkeuzeschakelaar en de functie van de sleutel is het openen en sluiten van het beweegbare deel van de kern van de through-core transformator, zodat deze de gemeten geleider kan vastklemmen.
Wanneer u de stroom meet, drukt u op de sleutel, opent u de bek en plaatst u de stroomvoerende geleider die u wilt meten in het midden van de doorlopende stroomtransformator. Wanneer wisselstroom door de te meten geleider gaat, induceert de magnetische flux van wisselstroom stroom in de secundaire wikkeling van de transformator, die door de spoel van de elektromagnetische ampèremeter gaat, waardoor de wijzer afbuigt en de gemeten stroomwaarde wordt aangegeven op de schaalverdeling.
Nadat u de gemeten draad door de ijzeren kernknop in het raam hebt gestoken, let u op de goede samenhang tussen de twee vlakken van de kaak en laat u geen andere voorwerpen in het midden komen;
Het z kleine bereik van de stroomtang is 5A en de weergavefout zal groter zijn bij het meten van een kleine stroom. Dit houdt in dat de geëlektrificeerde draad enkele weken rond de stroomtang kan worden gewikkeld en vervolgens kan worden gemeten, en de verkregen meetwaarde wordt gedeeld door het aantal windingen, wat het vereiste resultaat is.
