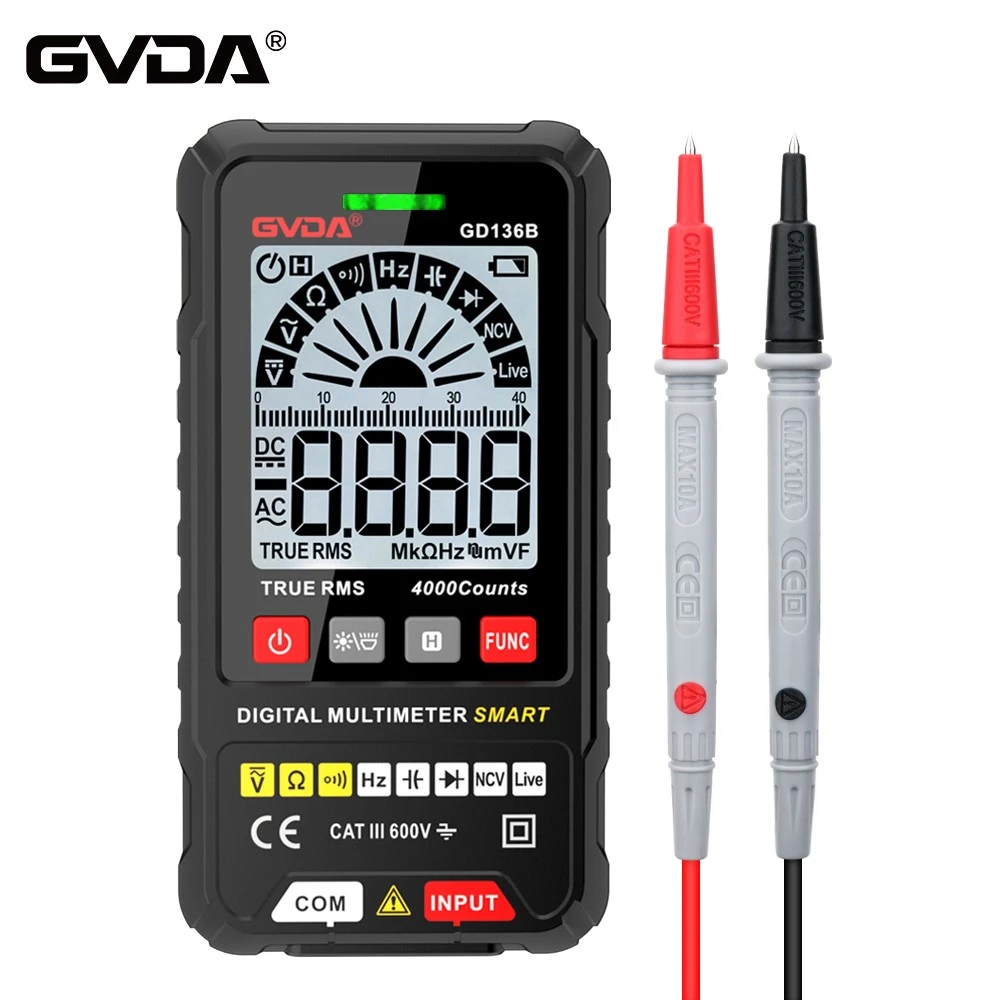

Een digitale multimeter gebruiken om de DC -veelvouden van transistors te meten
Een transistor heeft twee PN -knooppunten, vergelijkbaar met de unidirectionele geleidbaarheid van een diode. Bij het gebruik van een multimeter om een transistor te detecteren, kan deze worden gezien als twee diodes met een gemeenschappelijke basis, terwijl een NPN -type kan worden beschouwd als een gemeenschappelijke dual -diode voor kathode.
Natuurlijk is de transistor geen eenvoudige structuur zoals weergegeven in de figuur, omdat deze een stroomversterkingseffect heeft, dat aanzienlijk verschilt van de voltooide gemeenschappelijke anode (of kathode) diode die in de markt wordt verkocht. De laatste is een diode met twee gemeenschappelijke anodes (of kathoden) en geen stroomversterkingscapaciteit. In de technische praktijk wordt een "diode" van digitale multimeter vaak gebruikt om de twee PN -juncties van de transistor te meten, en het type transistor wordt bepaald op basis van de waarde die wordt weergegeven op de LCD
De stappen om het type transistor te bepalen met behulp van een digitale multimeter: momenteel zijn er een gemeenschappelijke anode- en gemeenschappelijke kathodedioden op de markt. Hoewel de bovenstaande testmethoden de interne diodes van het apparaat kunnen bepalen, kunnen ze niet worden bepaald als transistoren. Daarom kan het gebruik van deze methode niet bepalen dat een 3- pin -component met twee PN -knooppunten een transistor moet zijn. Kleine herinnering: In de bovenstaande stappen om het type transistor te bepalen, moet de siliciumtransistor tussen 500 ~ 700 zijn en de Germanium -transistor moet tussen 200 ~ 300 liggen. Deze waarde vertegenwoordigt de voorwaartse geleidingsspanning van de PN -junctie in de transistor, gemeten in MV.
Meet de DC -multiplier van een transistor met behulp van een digitale multimeter:
Hoewel de bovenstaande testmethoden en stappen kunnen bepalen of een transistor PNP of NPN is, kunnen ze niet bepalen welke de verzamelaar is en welke de emitter is. Door de "HFE" -functie van de digitale multimeter te gebruiken, terwijl het meten van de DC -versterkingsfactor van de transistor, kunnen de namen van elke pin worden bepaald, die kunnen worden beschreven als "twee vogels met één steen doden". De gemeenschappelijke kleine signaaltransistors S8050 en S8550, S1815 en 1015 zijn gepaarde transistors, respectievelijk. De methode voor het meten van de DC -versterkingsfactor is heel eenvoudig: ① Draai de roterende wijzerplaat in de positie "HFE"; ② Plaats de transistor correct in de socket naast de "HFE" -uitrusting, en de LCD -lezing zal de DC -versterkingsfactor zijn: de waarde van de transistor. Er moet op worden gewezen dat er momenteel twee hoofdscholen zijn van transistor -pin sorteren in de wereld: één is meixu; De andere is sorteren in Japanse stijl. Voor low-power transistors is de volgorde van de drie pennen van de transistor EBC en de Japanse orde is ECB. Ongeacht het sorteren, wanneer de transistorpen naar beneden gericht is en de tekstgezicht tegenover de kijker is, is de linkerpin de e-pin.
