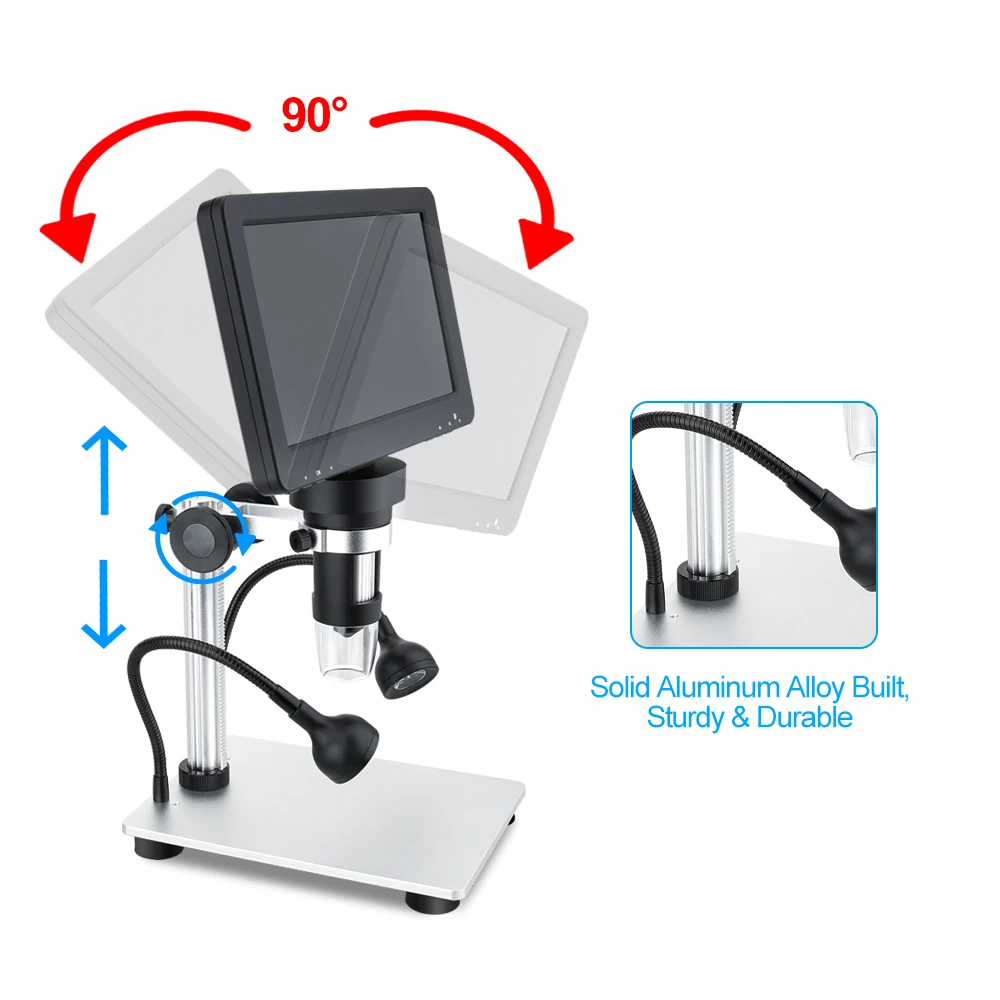

Wat is de functie van een videomicroscoop met automatische continue zoom?
Het werkingsprincipe van een videomicroscoop met continu variabele vergroting
Videomicroscoop met continue zoom (hierna videomicroscoop genoemd) begon met een stereoscopische binoculaire kijkmicroscoop. Het optische systeem bestaat hoofdzakelijk uit drie delen: een continu zoomobjectief, een oculair en een extra frontobjectief, zoals weergegeven in figuur 1. Het continue zoomobjectief behoort tot de reeks doelstellingen met laag vermogen en is een belangrijk onderdeel van videomicroscopen. . Het waargenomen object wordt afgebeeld door een optisch systeem op het lichtgevoelige oppervlak van een CCD (of CMOS), en de beeldsensor zet het lichtsignaal om in een elektrisch signaal (videosignaal). Dit signaal wordt weergegeven op het CRT-scherm of LCD-scherm van het televisiesysteem om het beeld van het object weer te geven. Figuur 2 toont de DT-10 videomicroscoop met continue zoom met enkele buis, ontwikkeld door het Guidian Optoelectronics Mechatronics Research Institute en Wuzhou Aote Optoelectronics Instrument Co., Ltd. Bij afwezigheid van een frontobjectief en 1 × onder oculairomstandigheden, zoomverhouding M=1:6,3, 0.7-4,5 × Continu verdubbelen. Na aansluiting op een 1/3 inch CCD via de C-interface wordt het microscopische beeld weergegeven op CLD. Het optische systeem moet ook gebruik maken van coaxiale LED-verlichting met instelbare lichtintensiteit of externe verlichting met cirkelvormige LED-arrays.
Automatisering en intelligente transformatie van 2 videomicroscopen
(1) Vragen stellen. Machine vision wordt veel gebruikt voor online automatische detectie in industriële productieprocessen, en de "handmatige aanpassing plus video-observatie" -modus van videomicroscopie met continue zoom kan niet voldoen aan de eisen van online automatische detectie.
(2) Algemeen ontwerpplan. De essentie van een intelligente videomicroscoop met continue zoom is het toepassen van ingebedde technologie in een continu zoomsysteem, ter vervanging van traditionele computers om de beweging van de microscoop automatisch te regelen. Terwijl de kosten worden verlaagd, kan het snel automatische zoom-, scherpstellings- en detectiefuncties realiseren. De eenvoudige en praktische technologie maakt het mogelijk om handmatige zoom- en computerzoomvideomicroscopen te vervangen. Vanuit een vraagperspectief zou het twee belangrijke functies moeten hebben: automatische scherpstelling en elektronische zoom.
1) Uit de literatuur blijkt dat het idee van het ontworpen autofocusschema is dat de microscopische beelden die door het optische systeem worden verzameld, worden gedetecteerd door "CCD plus PC" en worden aangedreven door de stappenmotor.
2) Het elektronische zoomschema is geschikt voor het vervangen van handmatige rotatie onder verschillende hoeken op het zoomhandwiel om een continue zoom van het optische systeem te bereiken.
