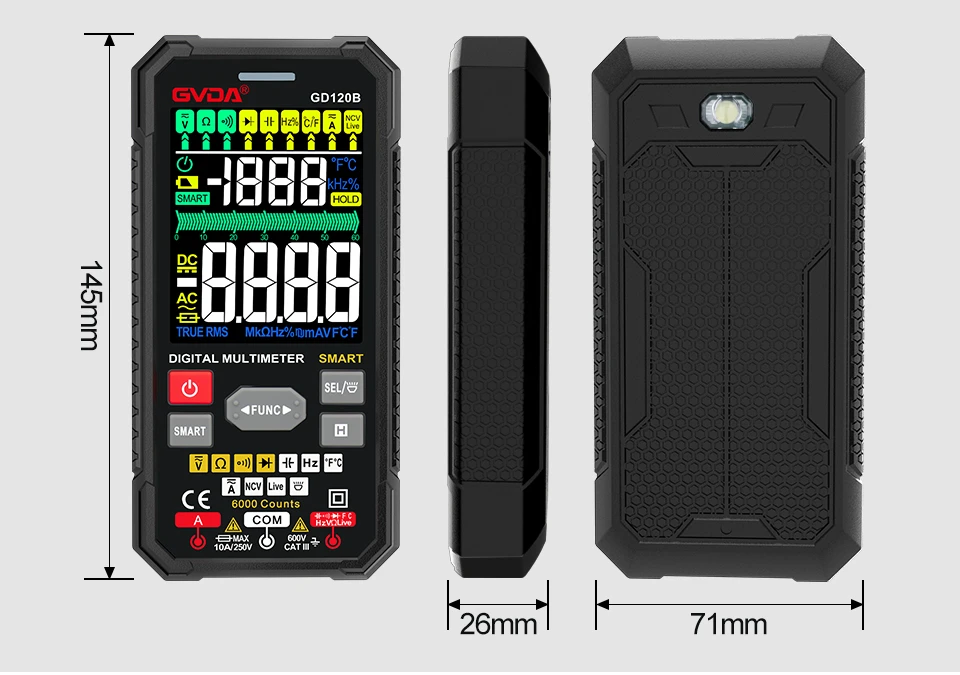

Wat is de interne structuur van een multimeter?
De interne structuur van de multimeter is in principe verdeeld in drie delen: de meterkop, het meetcircuit en de wisselschakelaar.
(1) Koptekst
De meterkop is meestal een DC-microampèremeter en het werkingsprincipe kan worden samengevat als: "Het afbuigingspunt van de wijzer van de meterkop is evenredig met de stroom die door de meterkop vloeit". De belangrijkste functie van de multimeter hangt in principe af van de functie van de kop. De gevoeligheid van de meterkop verwijst naar de gelijkstroomwaarde die door de meterkop stroomt wanneer de wijzer van de meterkop op volledige schaal wordt afgebogen. Hoe kleiner de waarde, hoe hoger de gevoeligheid van de meterkop. Hoe groter de interne weerstand bij het meten van de spanning, hoe beter de functie.
De meter kan worden aangesloten op verschillende meetcircuits om een verscheidenheid aan elektriciteit te meten. Door de schakelaar te veranderen, kunnen de meterkop en het meetcircuit worden gevormd tot een multimeter.
(2) Meetlijn
Het meetcircuit van de multimeter is een circuit dat wordt gebruikt om verschillende meetwaarden om te zetten in fijne gelijkstroom die geschikt is voor meting door de meterkop. Het bestaat uit weerstanden, halfgeleidercomponenten en batterijen.
Het meetcircuit van de multimeter is het basisonderdeel van de multimeter, die is samengesteld uit verschillende meetcircuits, zoals een multi-range DC-voltmeter, een multi-range DC-ampèremeter, een multi-range ohmmeter en een multi-range AC-voltmeter. . Het kan verschillende gemeten (zoals stroom, spanning, weerstand, enz.) En verschillende bereiken omzetten in een bepaalde hoeveelheid fijne DC via een reeks processen (zoals rectificatie, shunt, spanningsdeling, enz.) De stroom wordt ingevoerd in de meter voor meting.
(3) Verander de schakelaar
Het effect van het veranderen van de schakelaar is om verschillende meetlijnen te selecteren en de selectie van meettypes en -bereiken te voltooien. De omschakelaars zijn gemarkeerd met verschillende versnellingen en bereiken.
