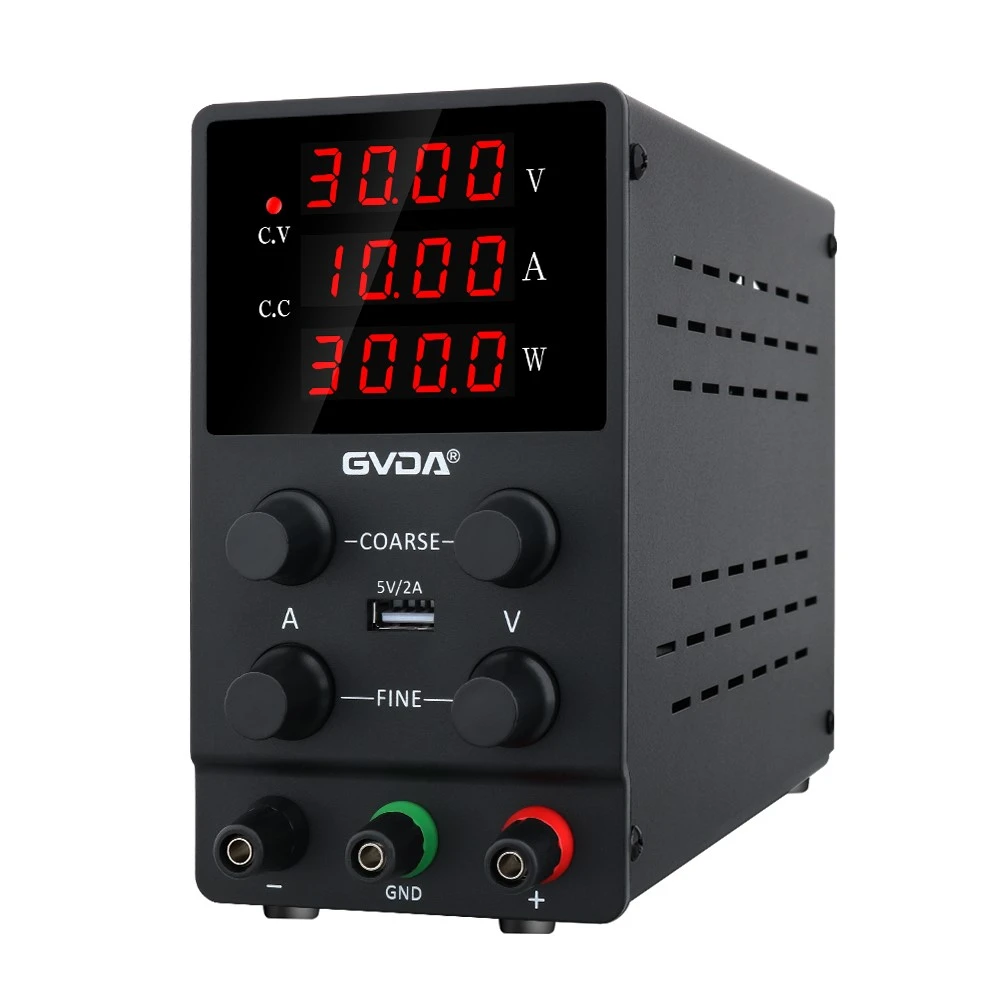

Werkingsprincipe van gereguleerde voeding Classificatie en kenmerken van gereguleerde voeding
Werkingsprincipe van gereguleerde voeding
Het fundamentele werkingsprincipe is: de netfrequentie AC-voeding wordt een stabiele gelijkstroom nadat deze door de transformator is verlaagd, gelijkgericht en gefilterd. De rest van de figuur is het besturingsgedeelte dat de spanning regelt en de functie van spanningsstabilisatie realiseert. Nadat de voeding op de belasting is aangesloten, wordt de uitgangsspanning verkregen via het bemonsteringscircuit en wordt de uitgangsspanning vergeleken met de referentiespanning. Als de uitgangsspanning lager is dan de referentiespanning, wordt de foutwaarde versterkt door het versterkercircuit en naar de ingangsaansluiting van de regelaar gestuurd, en de uitgangsspanning wordt via de regelaar verhoogd totdat deze gelijk is aan de referentiewaarde; als de uitgangsspanning groter is dan de referentiespanning, zal de regelaar de output verminderen.
Classificatie en kenmerken van gereguleerde voeding
1. AC gereguleerde voeding:
1. Zelf koppelende regelbare geregelde voeding
Voordelen: eenvoudige structuur, lage kosten en kleine vervorming van de uitgangsgolfvorm.
Nadelen: gemakkelijk doorbranden, langzame spanningsaanpassing.
2. Wijzig het type kraan
Voordelen: eenvoudig circuit, breed scala aan spanningsregeling en lage prijs.
Nadelen: nauwkeurigheid van laagspanningsregeling en korte levensduur.
3. Compensatietype met hoog vermogen
Voordelen: goede anti-interferentieprestaties, zeer nauwkeurige spanningsregeling, snelle respons en eenvoudig circuit.
Nadelen: grote ingangsstroomvervorming, lage bronvermogensfactor; uitgangsspanning heeft een faseverschuiving ten opzichte van de ingangsspanning.
4. Type parameteraanpassing
Voordelen: eenvoudige structuur, hoge betrouwbaarheid, sterk anti-interferentievermogen.
Nadelen: hoog energieverbruik, hoog geluidsniveau, omvangrijk, hoge kosten.
5. Of het intact is, controleer of er kortsluiting in het circuit zit.
b De uitgangsspanning is te hoog: controleer of de afstelbuis defect is.
C De uitgangsspanning is onstabiel: controleer of de referentiespanning stabiel is.
d De uitgangsstroom is niet genoeg: controleer of het aanpassingsbataljon een open circuit is, of de belasting te zwaar is.
