Waarom wordt de spanningsgestabiliseerde voeding op grote schaal gebruikt?
Er zijn veel classificatiemethoden voor gereguleerde voedingen, waaronder DC-geregelde voedingen en AC-geregelde voedingen op basis van het type uitgangsvoeding; Volgens de verbindingsmethode tussen het spanningsregelaarcircuit en de belasting zijn er seriespanningsregelaars en parallelle spanningsregelaars; Afhankelijk van de werkstatus van de afstelbuis zijn er een lineair gestabiliseerde voeding en een gestabiliseerde voeding met schakelaar; Afhankelijk van het type circuit zijn er eenvoudige gestabiliseerde voedingen en feedbackgestabiliseerde voedingen, enzovoort.

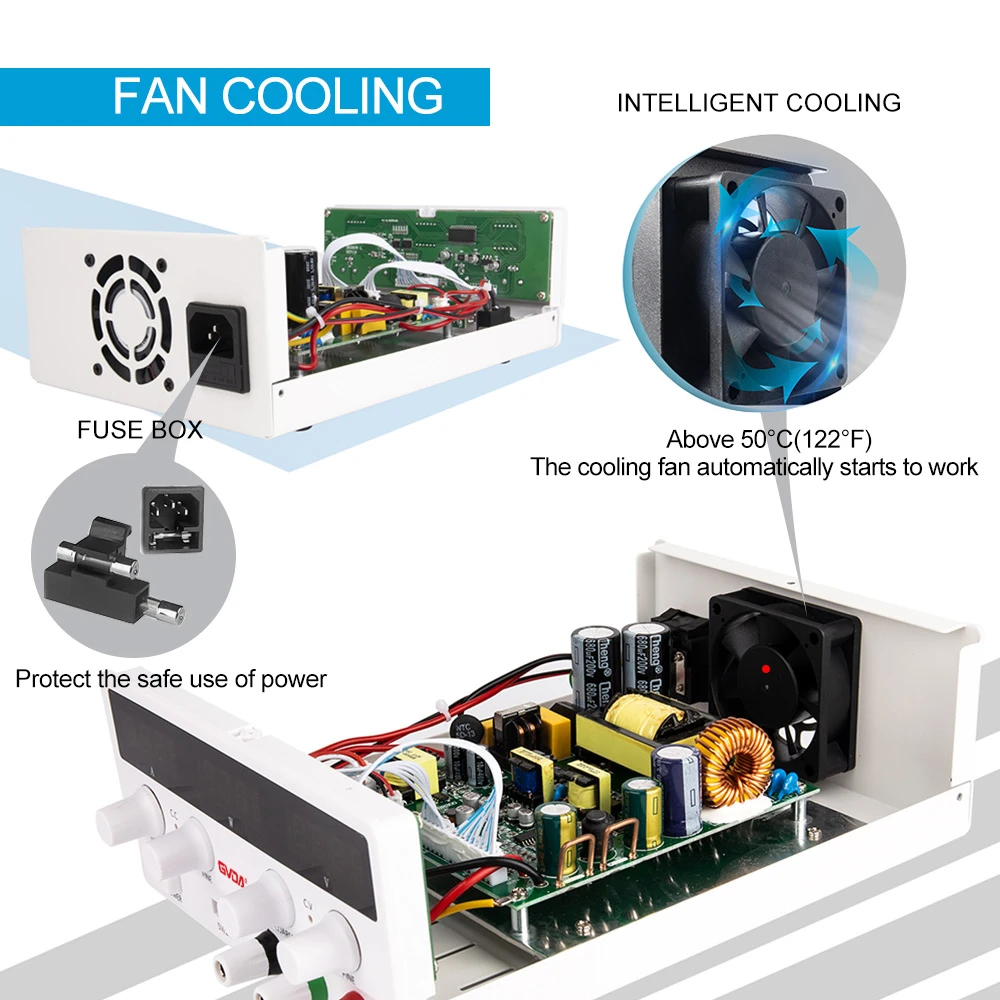

Voor- en nadelen van een door een schakelaar gestabiliseerde voeding
voordeel:
Vergeleken met "serie-aanpassingstype geregelde voeding", is "schakelaartype geregelde voeding" efficiënter en energiebesparend; Sterk vermogen om zich aan te passen aan veranderingen in de elektriciteitsvoorziening; Groot instelbaar uitgangsspanningsbereik; Met één schakelbuis kunnen eenvoudig meerdere sets voedingen met verschillende spanningsniveaus worden verkregen; Het heeft vele voordelen, zoals een klein formaat en een laag gewicht, en wordt algemeen toegepast.
(1) Laag stroomverbruik en hoog rendement
(2) Klein formaat, licht van gewicht
(3) Groot spanningsregelbereik
(4) De efficiëntie van het filteren is aanzienlijk verbeterd, wat resulteert in een aanzienlijke vermindering van de capaciteit en het volume van de filtercondensator
(5) Flexibele en diverse circuitvormen
Werkingsprincipe: Na gelijkrichting en filtering wordt de gelijkspanning door R1 aan de basis van de regelbuis geleverd, waardoor de regelbuis geleidend wordt. Wanneer V1 geleidend is, gaat de spanning door RP en R2 om V2 geleidend te maken, en dan is V3 ook geleidend. Op dit moment veranderen de emitter- en collectorspanningen van V1, V2 en V3 niet meer (hun functie is volledig dezelfde als die van een spanningsregelaarbuis). Het aanpassen van RP kan een stabiele uitgangsspanning verkrijgen, en de verhouding van R1, RP, R2 en R3 bepaalt de spanningswaarde die door dit circuit wordt afgegeven.
Het verschil tussen lineair geregelde voeding en schakelende voeding
Door een gestabiliseerde stroomvoorziening te schakelen, wordt spanningsomzetting en -stabilisatie bereikt door gelijkstroom om te zetten in hoogfrequente pulsen en vervolgens een elektromagnetische transformatie uit te voeren. Een lineair geregelde voeding is een bestuurbaar aanpassingsonderdeel dat rechtstreeks in serie is aangesloten om de gelijkstroomingangsspanning te verdelen en spanningsconversie en -regeling te bereiken, wat in wezen overeenkomt met het in serie aansluiten van een variabele weerstand.
Gestabiliseerde schakelende voeding heeft een hoog rendement en kan worden gebruikt voor zowel het verhogen als verlagen van de spanning. Lineair geregelde voeding kan alleen de spanning verlagen en heeft een laag rendement. Het schakelen van gereguleerde voedingen kan hoogfrequente interferentie genereren, terwijl lineair geregelde voedingen geen interferentie hebben.
