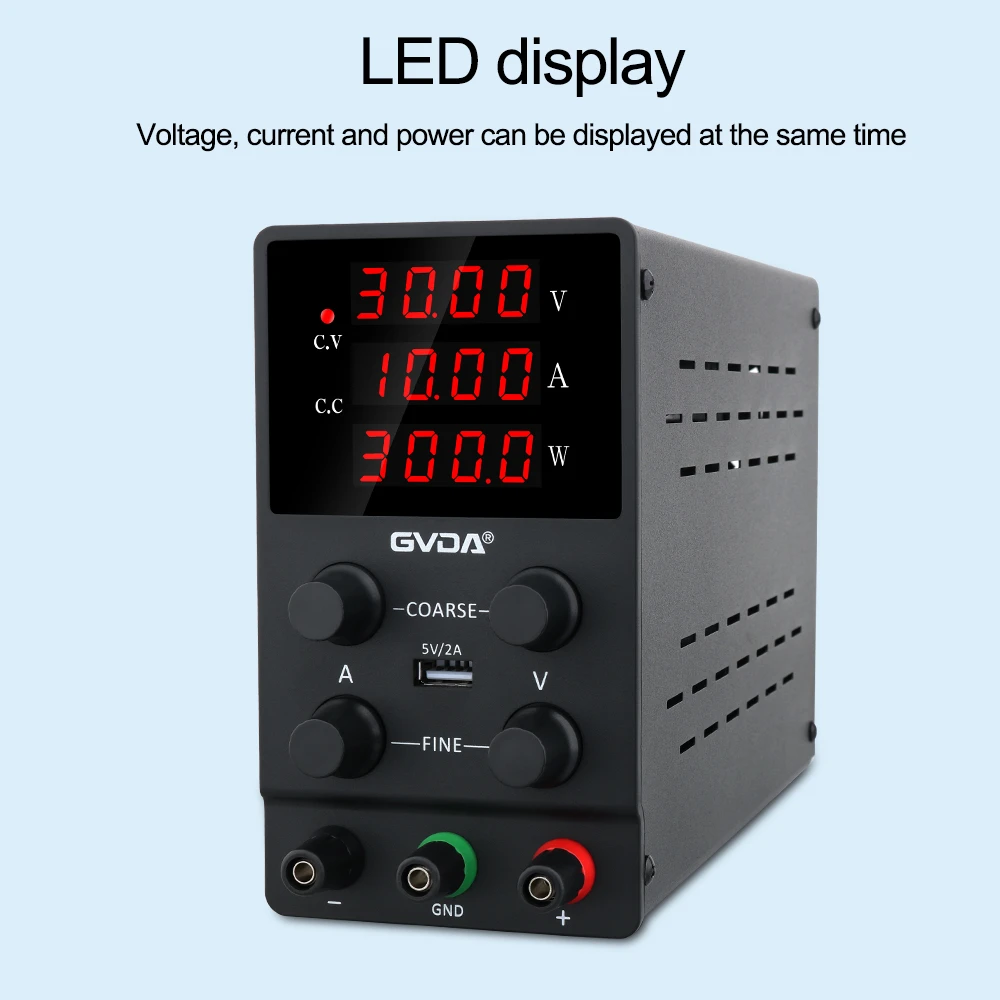

Op grote schaal gebruikt in industriële toepassingen, DC-schakelende voedingen
De technische indicatoren van de gelijkstroomvoeding zijn onderverdeeld in twee typen: de ene zijn karakteristieke indicatoren, inclusief toegestane ingangsspanning, uitgangsspanning, uitgangsstroom en regelbereik van de uitgangsspanning, enz.; Een ander type zijn kwaliteitsindicatoren, die worden gebruikt om de stabiliteit van de DC-uitgangsspanning te meten, inclusief de spanningsstabilisatiecoëfficiënt (of spanningsregelsnelheid), uitgangsweerstand (of stroomregelsnelheid) en rimpelspanning (omgevings- en willekeurige drift).
Ontwerp van hoofdcircuit voor DC-schakelende voeding
Het hoofdcircuit van de DC-schakelende voeding wordt gebruikt om de conversie van DC-AC-DC te voltooien. Het hoofdcircuit van het systeem maakt gebruik van een DC-DC-omzetter met volledige brug, zoals weergegeven in afbeelding 2. Het stroomschakelapparaat dat in dit systeem wordt gebruikt, is de IGBT-module uit de BSM 50GB120DN2-serie. Elke module is een halve brugstructuur, dus er zijn twee modules vereist het volledige brugsysteem. Elke module is ingebed met een snelle vrijloopdiode.
DC-schakelende voedingen worden op veel industriële gebieden op grote schaal gebruikt. Bij industriële productie (zoals lassen, galvaniseren of snelheidsregeling van gelijkstroommotoren) is een groot aantal spanningsregelbare gelijkstroomvoedingen vereist, en deze vereisen doorgaans gelijkstroomvoedingen die de uitgangsspanning gemakkelijk kunnen aanpassen. Momenteel worden, vanwege de voordelen van hoge efficiëntie en miniaturisatie van schakelende voedingen, traditionele lineaire en thyristor-gestabiliseerde voedingen geleidelijk vervangen door DC-geschakelde gestabiliseerde voedingen. De belangrijkste besturingsmethode voor de voeding in schakelmodus is het gebruik van een geïntegreerde pulsbreedtemodulatieschakeling voor de uitvoer van PWM-pulsen, en het gebruik van een analoge PID-regelaar voor pulsbreedtemodulatie. Deze besturingsmethode kent bepaalde fouten en de schakeling is relatief complex.
werkingsprincipe
Een DC-schakelende voeding bestaat uit een ingangsdeel, een stroomconversiedeel, een uitgangsdeel en een besturingsdeel. Het stroomconversiegedeelte vormt de kern van de schakelende voeding, die hoogfrequente chopping uitvoert op onstabiele gelijkstroom en de vereiste conversiefunctie voor uitvoer voltooit. Het bestaat hoofdzakelijk uit een schakeltransistor en een hoogfrequente transformator. Figuur 1 toont het schematische en equivalente schematische diagram van een DC-schakelende voeding, die bestaat uit een dubbelzijdige gelijkrichter, een schakelbuis V, een bekrachtigingssignaal, een vrijloopdiode Vp, een energieopslaginductor en een filtercondensator C. Het kernonderdeel van een DC-schakelende voeding is in feite een DC-transformator.
