Oorzaken van elektromagnetische interferentie in schakelende voeding
Elektromagnetische interferentie (EMI) is een soort prestatieschade aan een elektronisch systeem of subsysteem, veroorzaakt door onverwachte elektromagnetische storingen. Het bestaat uit drie basiselementen: interferentiebron, dat wil zeggen apparatuur die elektromagnetische interferentie-energie genereert; Koppelkanaal, dat wil zeggen het kanaal of medium voor het overbrengen van elektromagnetische interferentie; Gevoelige apparatuur, dat wil zeggen apparaten, apparatuur, subsystemen of systemen die zijn beschadigd door elektromagnetische interferentie. Op basis hiervan zijn de basismaatregelen om elektromagnetische interferentie te beheersen: het onderdrukken van interferentiebronnen, het afsnijden van het pad van een ramp, het verminderen van de reactie van gevoelige apparatuur op interferentie of het verhogen van het elektromagnetische gevoeligheidsniveau.
Volgens het werkingsprincipe van een schakelende voeding is het bekend dat een schakelende voeding eerst de wisselstroom op de netfrequentie gelijkricht in gelijkstroom, deze vervolgens omzet in hoogfrequente wisselstroom en deze uiteindelijk door middel van gelijkrichting en filtering uitvoert om een stabiele gelijkstroomspanning te verkrijgen. . In het circuit werken de vermogenstriode en de diode voornamelijk in de schakeltoestand en werken ze in de microseconde-volgorde; Wanneer triode en diode worden in- en uitgeschakeld, verandert de stroom sterk tijdens de stijg- en daaltijd, waardoor gemakkelijk radiofrequentie-energie kan worden gegenereerd en interferentiebronnen kunnen ontstaan. Tegelijkertijd zullen de lekinductie van de transformator en de piek veroorzaakt door de omgekeerde herstelstroom van de uitgangsdiode ook potentiële elektromagnetische interferentie vormen.
Schakelende voeding werkt meestal op hoge frequentie en de frequentie ligt boven 02 kHz, dus de gedistribueerde capaciteit kan niet worden genegeerd. Enerzijds heeft de isolatieplaat tussen het koellichaam en de collector van de schakelbuis een groot contactoppervlak en een dunne isolatieplaat, zodat de verdeelde capaciteit daartussen niet kan worden genegeerd bij hoge frequentie, en hoogfrequente stroom zal stroom naar het koellichaam via de verdeelde capaciteit en vervolgens naar de chassisaarde, wat resulteert in common-mode-interferentie; Aan de andere kant is er een verdeelde capaciteit tussen de primaire trappen van de pulstransformator, die de spanning van de primaire wikkeling direct kan samensmelten met de secundaire wikkeling en common-mode-interferentie kan veroorzaken op de twee stroomlijnen met DC-uitgang van de secundaire wikkeling. kronkelend.

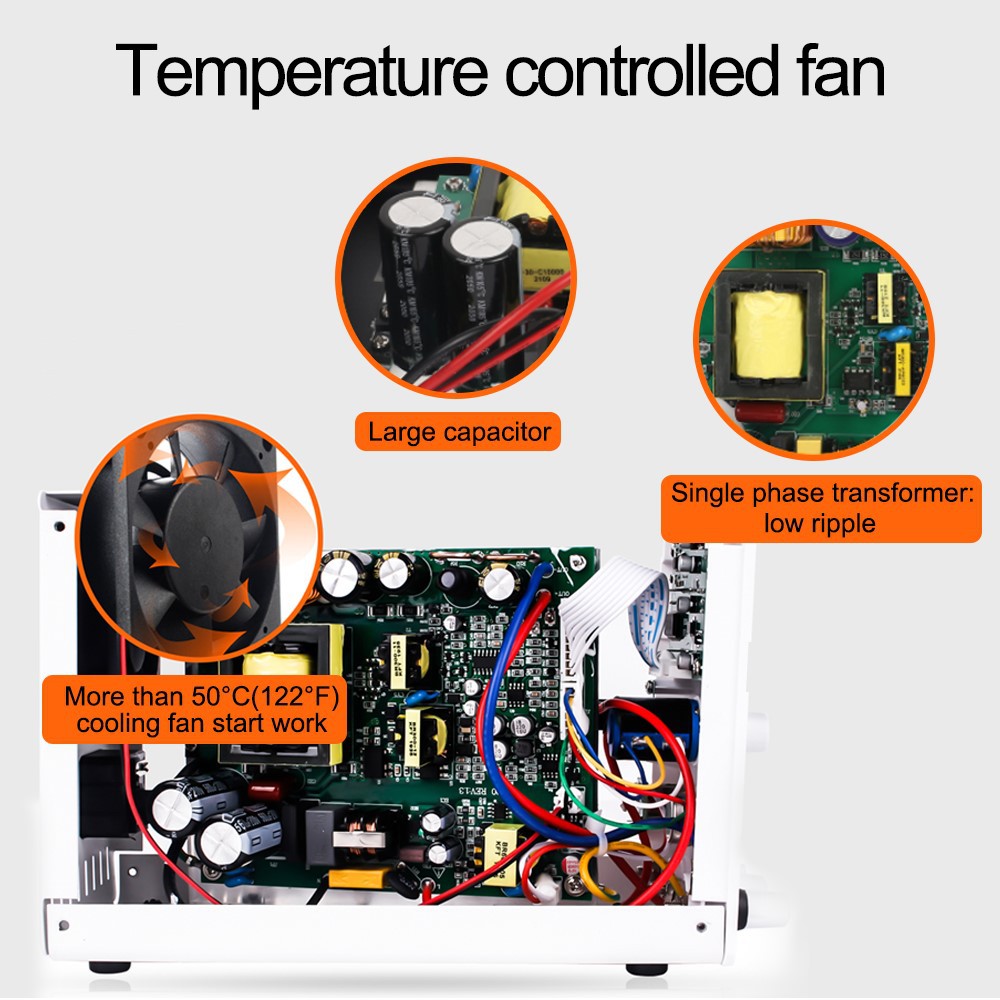

Daarom zijn de interferentiebronnen bij schakelende voedingen voornamelijk geconcentreerd in componenten zoals schakelbuizen, diodes en hoogfrequente transformatoren, evenals AC-ingangs- en gelijkrichtingsuitgangscircuits.
