Kenmerken van de soldeerbout van het potloodtype en de soldeerbout van het punttype

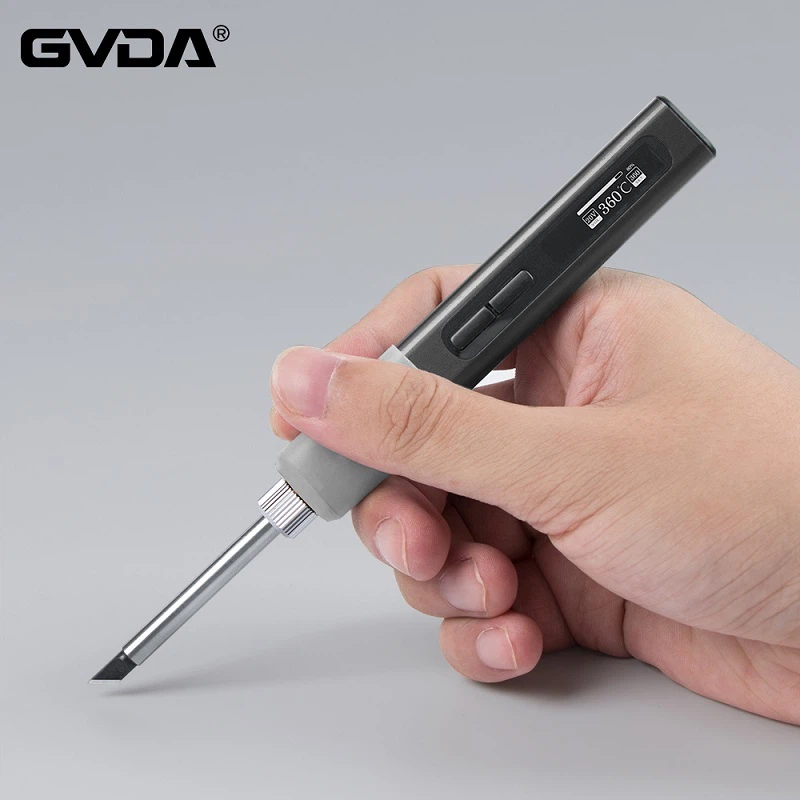

1. Penvormige soldeerbout
Dit type soldeerbout heeft over het algemeen een spitse punt en is verkrijgbaar in twee soorten: instelbare temperatuur en niet-verstelbare temperatuur.
De kenmerken zijn: goedkoop, geschikt voor het lassen van plug-in componenten, niet-temperatuurregelbare potloodvormige elektrische soldeerbout, die zal oxideren bij langdurig hoge temperaturen, en de puntige punt zal niet langer worden vertind.
Voor LQFP- en TSSOP-pakketten zijn puntige soldeerbouten over het algemeen moeilijk te gebruiken en kunnen ze niet worden vervangen door soldeerboutpunten met meskant, wat grote beperkingen heeft.
Het is alleen bedoeld voor het lassen van plug-in componenten. Bij het uitvoeren van enkele eenvoudige laswerkzaamheden kunt u een schadelijke elektrische soldeerbout gebruiken.
2. Puntige soldeerbout
Lasstations zijn over het algemeen temperatuurregelbaar en sommige zijn uitgerust met heteluchtpistolen. De originele heeft een scherpe punt, maar vanwege structurele compatibiliteit kan deze worden vervangen door een mespunt.
Bij gebruik van een puntige soldeerbout kan voor het algemene solderen van elektronische componenten de temperatuur worden aangepast tot ongeveer 350°C. Wanneer de PCBA is ontworpen met ventilatorverwarming, kan de temperatuur op passende wijze worden verhoogd om ervoor te zorgen dat de temperatuur het tin op de PCBA kan smelten.
Omdat de bladrand van de soldeerboutpunt effectief op de pinnen van het SOP/TSSOP/LQFP-pakket past, zal deze gemakkelijker te hanteren zijn bij het verwijderen van tin.
Ervaring met het selecteren van soldeerbouten, tips voor het selecteren van soldeer en vloeimiddel
1. Selectie van soldeerbout
Het vermogen van de soldeerbout wordt bepaald door de grootte van de soldeerverbinding. De soldeerverbinding heeft een groot oppervlak en de warmteafvoersnelheid van de soldeerverbinding is ook snel. De geselecteerde elektrische soldeerbout moet een hoger vermogen hebben.
Over het algemeen is het vermogen van elektrische soldeerbouten 20W, 25W, 30W, 35W, 50W, enz. Over het algemeen wordt het vermogen van ongeveer 30W geselecteerd.
Soldeerbout:
De nieuw aangeschafte soldeerbout moet eerst worden vertind voordat deze gebruikt kan worden.
Na langdurig gebruik van de soldeerbout zal er op de kop van de soldeerbout een laagje oxide ontstaan, waardoor het lastig wordt om tin te eten. U kunt een vijl gebruiken om de oxidelaag te verwijderen. Nadat de soldeerbout is ingeschakeld en de kop van de soldeerbout enigszins heet is, plaatst u hars en brengt u soldeer aan. U kunt het blijven gebruiken.
2. Soldeer en vloeimiddel
Wanneer u soldeer en vloeimiddel kiest, gebruik dan over het algemeen soldeerdraad met een laag smeltpunt en een niet-corrosief vloeimiddel, zoals colofonium. Gebruik geen industrieel soldeer en bijtende zure soldeerolie. Gebruik in het algemeen soldeerdraad dat colofonium bevat.
