Reparatie- en installatievoorzorgsmaatregelen voor hoogfrequente voedingen
Voorzorgsmaatregelen voor onderhoud en installatie van hoogfrequente schakelende voeding: voorzorgsmaatregelen voor reparatie en installatie van hoogfrequente voeding
Hoogfrequente schakelende voeding (ook bekend als schakelende gelijkrichter SMR) werkt via de hoge frequentie van MOSFET of IGBT, en de schakelfrequentie wordt doorgaans geregeld in het bereik van 50-100kHz, waardoor een hoge efficiëntie en miniaturisatie wordt bereikt.
I. Revisie en onderhoud van hoogfrequente schakelvoedingen
Tijdens het gebruik van de gelijkrichter maken gebruikers regelmatig schoon en controleren ze afhankelijk van de werkomgeving van de machine. Volgens de volgende stappen:
A Voordat het chassis wordt geopend, moet de externe voeding gedurende 30 minuten worden losgekoppeld.
B, verwijder na het openen van het chassis het stof van elk onderdeel, dat kan worden afgeveegd met een droge doek, borstel of perslucht, maar zorg ervoor dat de luchtdruk niet te hoog is om beschadiging van componenten te voorkomen.
C, controleer of de voeding normaal is en controleer of de luchtschakelaar betrouwbaar is.

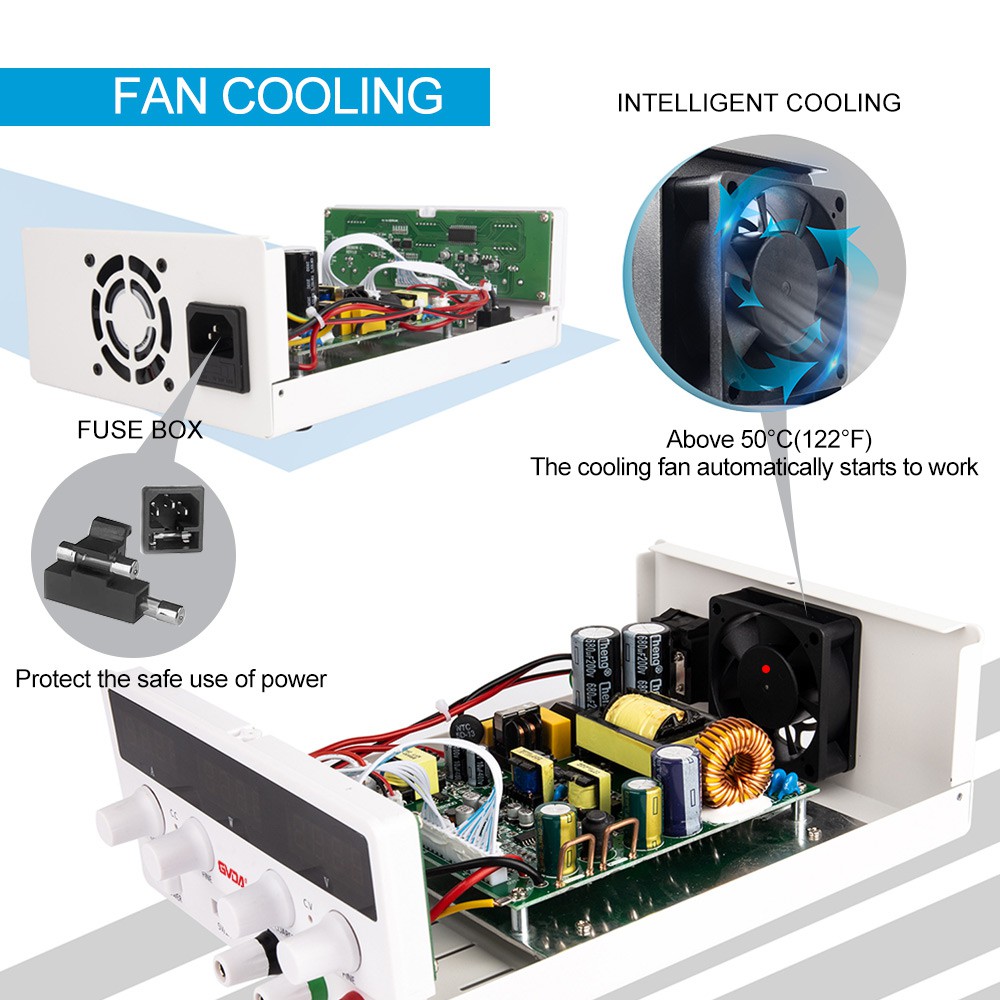

D, controleer of de ventilator abnormaal is, met of zonder geluid.
E, controleer of er sprake is van oxidatie op de uitgaande koperen staaf en maak deze op tijd schoon.
F, controleer of de schroeven en moeren los zitten enz.
Koud schakelende voeding, als er water uit de machine stroomt, controleer dan of er waterlekkage in de waterweg is en draai de klemveer vast. Maak het regelmatig schoon, afhankelijk van de gebruikte waterkwaliteit.
II. Voorzorgsmaatregelen voor de installatie van hoogfrequente schakelende voeding:
1. Plaats de gelijkrichter en houd zijn stabiliteit, om een goede ventilatiegelijkrichter te garanderen, voor en na links en rechts binnen 0.5m hebben geen objecten. Vermijd bovendien dat de voeding werkt in een omgeving vol stof en corrosieve gassen, en blijf uit de buurt van warmtebronnen en vochtige ruimtes, met een relatieve vochtigheid van 5%~70% en een omgevingstemperatuur van -25 graad ~ 40 graden, om de levensduur van de machine te verlengen.
2. Controleer of de machinebehuizing los zit en of de poort tijdens transport beschadigd is, en bevestig dit.
De driefasige luchtschakelaar staat in de uit-stand.
3. Ontdek de stroomingangslijn, sluit respectievelijk de geleidingsdraden aan en steek de afstandsbedieningskabel in de holle en bolle delen van de aansluiting en draai deze vast.
4. Er bevindt zich een ""-teken in de linkerbenedenhoek van de behuizing achter het chassis. Sluit hem aan op aarde om statische elektriciteit te voorkomen.
5. Draai de vermogensinstelknop ⑤ tegen de klok in tot aan het einde (minimumstand).
6. Schakel de luchtschakelaar uit. Op dit moment begint de ventilator te draaien en gaat de stroomindicator ① branden. Het storingslampje ④ knippert meerdere keren en gaat vervolgens uit.
7. Zet de schakelaar "werk/stand-by" ② op "stand-by" en vervolgens op "werk".
8. Draai de instelknop ⑤ met de klok mee. Wanneer de "spanningsstabiliserende/stroomstabiliserende" schakelaar in de "spanningsstabiliserende" positie wordt geplaatst, zal de voltmeterwaarde onmiddellijk toenemen tot de vereiste waarde en zal de ampèremeter overeenkomstige instructies geven afhankelijk van de belasting; Wanneer de "spanningsstabiliserende/stroomstabiliserende" schakelaar in de "stroomstabiliserende" positie wordt geplaatst, zal de ampèremeterwaarde toenemen tot de vereiste waarde met de belasting, en zal de voltmeter overeenkomstige instructies geven afhankelijk van de belasting. Als er geen belasting is, draait u de instelknop met de klok mee. De spanning geeft * hoge waarde aan en de ampèremeter geeft nul aan.
9. Wanneer u de stroomtoevoer uitschakelt, draait u de instelknop tegen de klok in tot het einde, draait u de "werk/stand-by"-schakelaar naar de "stand-by"-positie en schakelt u de luchtschakelaar uit.
10. Wanneer de machine normaal werkt, is het normaal dat de schaal wervelstroom genereert als gevolg van de invloed van een hoogfrequent magnetisch veld in de machine, waardoor de schaal opwarmt en statische elektriciteit krijgt.
11. Watergekoelde schakelende voeding: sluit de waterbronleiding aan op de waterinlaat en de wateruitlaatleiding en controleer of de waterinlaat soepel is. Wanneer de machine de fabriek verlaat, is de waterdrukschakelaar afgesteld en tijdens bedrijf kan deze niet lager zijn dan de aangepaste waterdruk.
Als er na de bovenstaande handeling geen abnormaal verschijnsel is, betekent dit dat de voeding in goede staat verkeert en dat de aangesloten belasting normaal kan werken.
