AC en DC meten met een multimeter

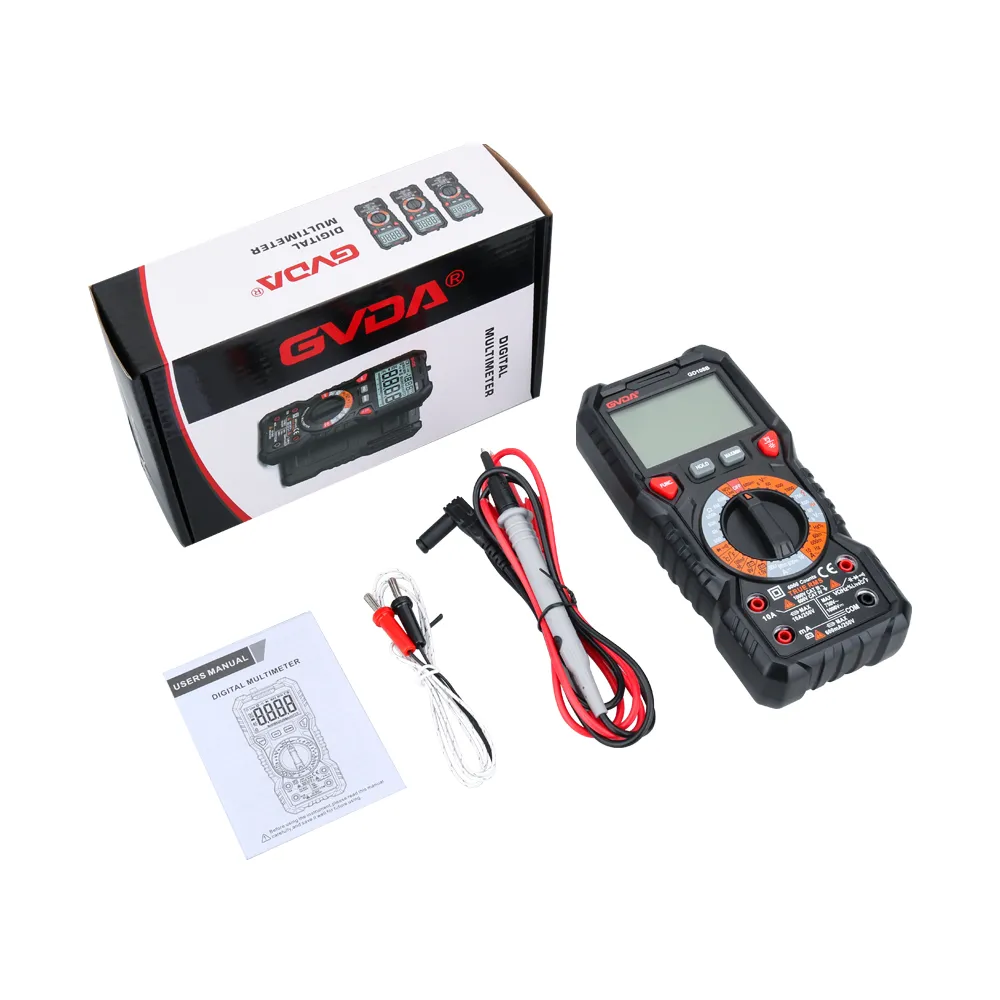

Digitale multimeter om AC-spanning te meten: sluit het zwarte meetsnoer aan op - of aarde (gemarkeerd in de meetsnoeraansluiting), en de rode pen op AC (of voeg een ~ toe onder de letter V); de versnelling verwijst naar 750 in de AC~-kolom (sommige zijn 1000) (als het gaat om het meten van de netspanning van 220V). Vervolgens raken de twee pennen respectievelijk de twee gaten van het stopcontact en wordt de wisselspanningswaarde weergegeven.
Meet de AC-spanning met de wijzermeter: sluit de zwarte testpen aan op negatief of aarde, sluit de rode pen aan op plus, stel het tandwiel in op AC ~ 500V, steek twee pennen in dezelfde digitale multimeter om te meten, het nummer wijst door de De wijzer moet worden gelezen overeenkomstig het maximale bereik aan de rechterkant: het geselecteerde bereik. Als het 500 V is, lees dan de waarde af volgens de rij met het grootste getal gemarkeerd met 50 aan de rechterkant van de leesplaat. Als de wijzer naar 20 wijst, is de waarde 200 V.
Digitale multimeter voor het meten van gelijkspanning: hetzelfde als het meten van wisselstroom, alleen de rode pen is aangesloten op het plusgat, en de rode pen staat ook in contact met de pluspool van de voeding. De versnelling is DC (of degene met een korte horizontale lijn onder de letter V). groot naar klein. Als u bijvoorbeeld een AA-batterij wilt meten, selecteert u vervolgens het 2V-bereik. Als de polariteit wordt omgekeerd, wordt vóór de meting een negatieve weergave weergegeven.
Meet de gelijkspanning met de wijzermultimeter: de methode is dezelfde als die van de digitale multimeter en de aflezing is dezelfde als de bovengenoemde wisselspanningsmeting; als de positieve en negatieve polen van de gelijkspanning niet kunnen worden bepaald, kun je deze eerst als wisselstroom meten, maar je geeft niets om de meetwaarden, draai gewoon de polariteit van de meetsnoeren om Sekstest, kijk welke wijzer naar binnen afbuigt de twee metingen, dan is waar de testpen deze keer mee in contact komt de juiste positieve en negatieve polariteit. Draai vervolgens het tandwiel naar het juiste gelijkspanningsbereik en meet de meetwaarde opnieuw.
De multimeter gebruikt er twee
1 Gebruik een multimeter om de positieve en negatieve polen van de luidspreker te beoordelen
Draai eerst de pointer-multimeter naar het DC 0-5mA-tandwiel en sluit vervolgens de twee meetsnoeren aan op de twee soldeerstukken van de te testen luidspreker. Druk met uw hand lichtjes op de papieren conus van de luidspreker en observeer de draairichting van de wijzer van de multimeter. Als de wijzer naar voren buigt, is het rode meetsnoer aangesloten op de negatieve pool van de luidspreker en het zwarte meetsnoer op de positieve pool van de luidspreker. Omgekeerd is het rode meetsnoer aangesloten op de positieve pool en het zwarte meetsnoer op de negatieve pool.
2 Gebruik een multimeter om de kwaliteit van piëzo-elektrische keramiek te beoordelen
Piëzo-elektrische keramiek is een synthetisch piëzo-elektrisch materiaal. Bij blootstelling aan externe druk worden aan beide kanten ladingen gegenereerd, en de hoeveelheid lading is evenredig met de druk. Dit fenomeen wordt piëzo-elektrisch effect genoemd. Piëzo-elektrische keramiek heeft een piëzo-elektrisch effect, dat wil zeggen dat ze zullen vervormen onder invloed van een extern elektrisch veld, zodat piëzo-elektrische keramische platen als klinkende componenten kunnen worden gebruikt.
Door gebruik te maken van het piëzo-elektrische effect van de piëzo-elektrische keramische plaat kan een multimeter worden gebruikt om te beoordelen of deze goed of slecht is.
Leid twee draden uit de twee polen van de piëzo-elektrische keramische plaat, plaats vervolgens de keramische plaat plat op de tafel, sluit de twee aansluitdraden respectievelijk aan op de twee meetsnoeren van de multimeter, draai de multimeter naar de minimale stroompositie en vervolgens druk lichtjes op de keramische plaat met de gumpunt van een potlood. Als de wijzer van de multimeter duidelijk zwaait, betekent dit dat de keramische chip intact is, anders betekent dit dat deze beschadigd is.
