Hoe de kwaliteit van de capaciteit te meten met een digitale multimeter

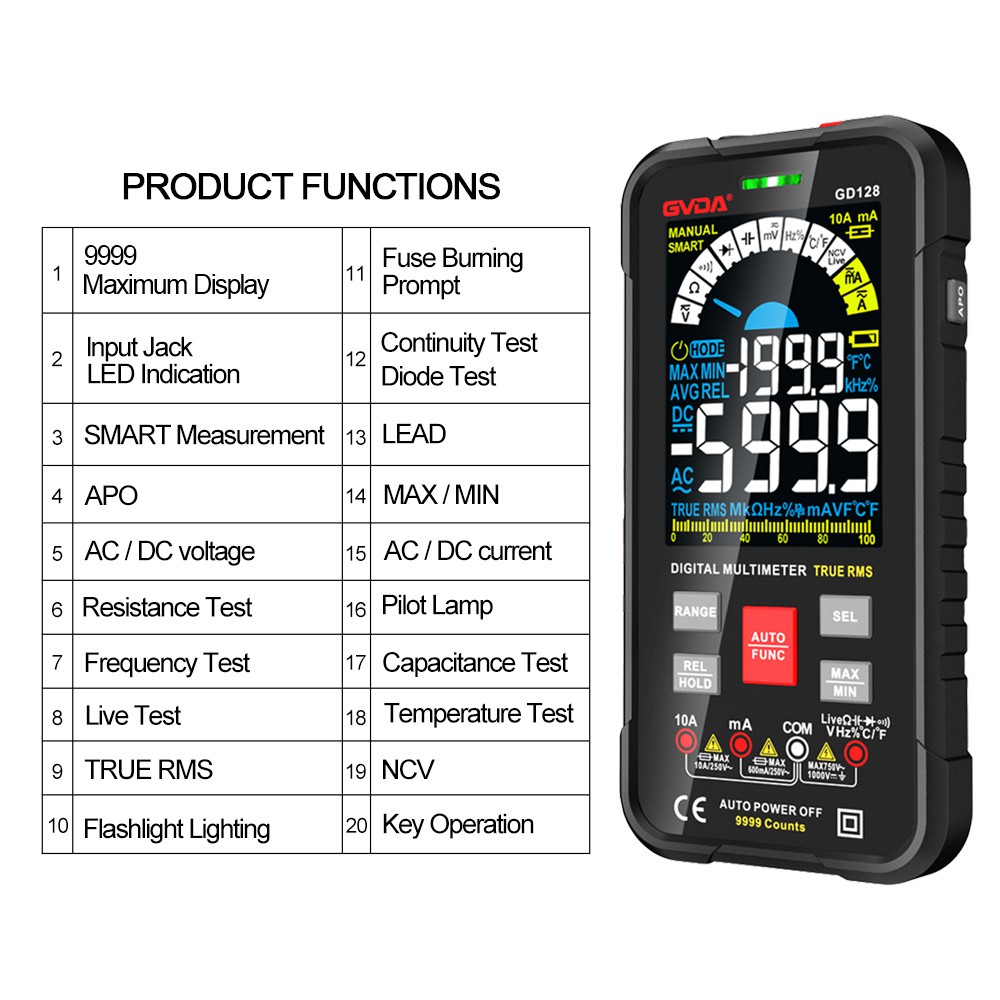

Stel de bereikschakelaar van de digitale multimeter in op het juiste bereik van de condensator en steek vervolgens de rode en zwarte sondes van de multimeter in de Cx- en COM-aansluitingen van de multimeter (voor het gemak van het maken van foto's, een testdraad met een krokodil clip wordt gebruikt in plaats van de sonde). Vervolgens worden de rode en zwarte sondes respectievelijk verbonden met de twee pinnen van de condensator (bij het meten van elektrolytische condensatoren kan de polariteit worden weggelaten). Als de waarde die op de multimeter wordt weergegeven dicht bij de nominale waarde van de condensator ligt (meestal met een toegestane fout van 5% tot 10%), geeft dit aan dat de condensator goed is.
Bij elektrolytische condensatoren die lange tijd zijn geplaatst, zal een deel van de elektrolyten in de condensatoren geleidelijk opdrogen, waardoor hun capaciteit erg klein wordt. Daarom is de condensator bij het meten van elektrolytische condensatoren doorgaans niet geschikt voor gebruik als de weergegeven capaciteit aanzienlijk lager is dan de nominale waarde. De bovenstaande afbeelding toont een elektrolytische condensator van 100 μF die al enkele jaren opgeslagen is, met een gemeten capaciteit van slechts 54,08 μF.
Om onderscheid te maken tussen goede en slechte condensatoren, kan een multimeter worden gebruikt, die drie referentiemethoden biedt. Voordat u gaat meten, moet de condensator worden ontladen, wat in de volgende tekst niet wordt herhaald.
1. Directe meting
Als de gemeten capaciteit kleiner is dan het maximale bereik van de multimeter, kan deze direct worden gemeten met de multimeter. Als de capaciteit normaal is, wordt de overeenkomstige capaciteitsgrootte weergegeven op het multimeterscherm. De gemeten capaciteitsgrootte kan worden vergeleken met de gelabelde capaciteitsgrootte. Als deze twee gelijk of dichtbij zijn, kan worden vastgesteld dat de capaciteit goed is.
2. Meting van het diodetandwiel
Als u wilt onderscheiden dat de capaciteitsgrootte het bereik van de multimeter heeft overschreden, moet u het diodebereik van de multimeter gebruiken. Sluit op dezelfde manier de sonde aan op beide uiteinden van de condensator. Als je ziet dat het getal op de wijzerplaat toeneemt, en hoe groter de capaciteit, hoe duidelijker dit fenomeen, dan kan worden geconcludeerd dat de gemeten capaciteit ook goed is.
3. Weerstandsmeting
Deze methode is vergelijkbaar met de tweede methode, die kan worden gebruikt wanneer de capaciteit het bereik van de multimeter overschrijdt. Draai eerst de wijzer naar het weerstandsbereik en sluit vervolgens de wijzer aan op beide uiteinden van de condensator. Als je op de wijzerplaat van de multimeter het getal continu kunt zien toenemen, en hoe groter de condensator, hoe langzamer de toename, dan kun je beoordelen dat de condensator goed is. Als het cijfer 1 altijd op de wijzerplaat wordt weergegeven, is de condensator kapot.
