Hoe u een multimeter gebruikt om een belastingssensor te testen
Weegsensoren worden veel gebruikt bij industrieel wegen (zoals bandweegschalen, vloerweegschalen, elektronische weegschalen, menselijke lichaamsweegschalen, etc.), krachtmeting en spannings- en drukmeting. De fouten van loadcellen tijdens gebruik ter plaatse zijn over het algemeen als volgt.
1. De sensor is overbelast. Er is geen duidelijke communicatie tussen de gebruiker en de fabrikant. Het sensorbereik komt niet overeen met de werkelijke krachtwaarde en het werkelijke gewicht, waardoor de sensor overbelast raakt, waardoor de weerstand van de sensorbrugarm vervormt en het circuit onbalans veroorzaakt. De sensor werkt niet goed, het uitgangssignaal fluctueert, de weerstand is oneindig, etc.
2. De sensorkabel is gebroken. De gebruiker neemt geen beschermende maatregelen tijdens het gebruik. De sensorkabel is meestal gebroken bij de sensorkabelinterface, waardoor de sensor niet meer reageert of de meetwaarde plotseling verandert.
3. Onjuist gebruik van de sensor. Schokken, schuifkracht, torsie etc. tijdens het gebruik van de statische sensor kunnen de sensor ernstig beschadigen en reparatie onmogelijk maken.

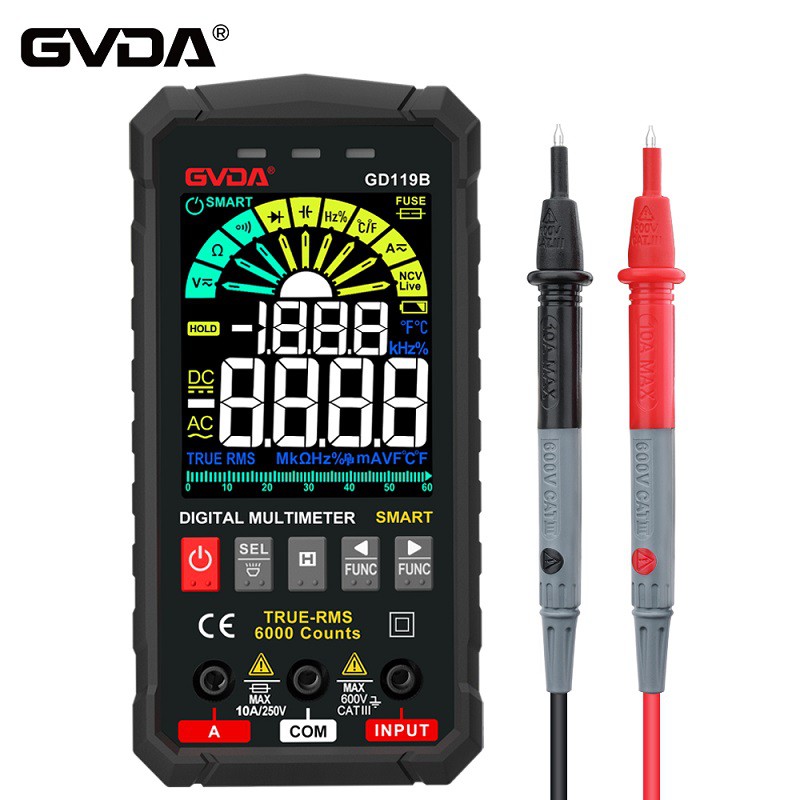

Dus hoe kunnen we een multimeter effectief gebruiken om veelvoorkomende fouten in loadcellen in het veld te detecteren?
1. De sensorfabrikant verstrekt vóór levering de sensoruitgangsgevoeligheid en de voedingsspanning. We detecteren het sensoruitgangssignaal op basis van deze twee parameters. De spanningsmeter-loadcel geeft een analoog signaal in millivolt af. De uitgangsgevoeligheid van de sensor is bijvoorbeeld 2,0mV/V en de voedingsspanning is DC10V. De twee parameters kunnen ons het lineaire verband verschaffen dat de werkspanning van de sensorexcitatie DC10V vereist, en dat het uitgangssignaal van de sensor overeenkomt met de uitvoer van 2,0 mV voor elke 1V excitatiespanning. Als het volledige bereik van de sensor bijvoorbeeld 50 kg bedraagt, is de DC10V-spanning op volledige schaal van de sensor 20 mV. Op basis van deze relatie gebruiken we het mV-bereik van een multimeter om het uitgangssignaal van de sensor te meten. De nullastuitgang van de sensor is 0 mV, wat normaal is en groter is dan deze waarde. Als de waarde echter dicht bij deze waarde ligt, betekent de verandering in waarde dat de sensor geen drift heeft. Als de waarde erg groot is, betekent dit dat de sensor beschadigd is of dat de interne brug een circuit is en dat de brugarmweerstand asymmetrisch is.
2. Bepaal aan de hand van de sensorparameters, ingangsweerstand en uitgangsweerstand die door de sensor in de fabriek worden geleverd, of de rekstrookje van de sensor beschadigd is. De ingangs- en uitgangsweerstandswaarden van de sensor variëren van fabrikant tot fabrikant. Daarom moet dit worden getest volgens de etikettering van de fabrikant. Gebruik het ohm-bereik van een multimeter om de weerstand van de voeding en de voedingsaarde te controleren, evenals de weerstand van de signaallijn en signaalaarde. Als de weerstandswaarde groter is dan de fabriekswaarde, betekent dit dat de sensor overbelast is en dat het rekstrookje vervormd is. Als de weerstandswaarde oneindig is, is de rekstrookje van de sensor ernstig beschadigd en kan niet worden gerepareerd.
3. Omdat de geleidingsdraad tijdens gebruik van de sensor vaak wordt losgetrokken en de buitenste laag van de omhulde draad intact is, wordt visueel geïnspecteerd of de sensordraad intact is. We gebruiken het ohm-bereik van de multimeter om de continuïteit van de sensordraad te detecteren. Als de weerstand oneindig is, wordt vastgesteld dat deze wordt verbroken. Als de weerstand verandert, is het contact slecht.
