Hoofdcircuit van de hoogfrequent schakelende voedingseenheid
Hoogfrequent schakelend voedingscircuit, enerzijds, bemonstering van de uitgang, door te vergelijken met de ingestelde standaard, en vervolgens de omvormer te besturen, de frequentie of pulsbreedte te wijzigen, om anderzijds uitgangsstabiliteit te bereiken, volgens de informatie verstrekt door het testcircuit, door het beveiligingscircuit om te identificeren en om het stuurcircuit van de hele machine te voorzien om een verscheidenheid aan beschermende maatregelen uit te voeren.

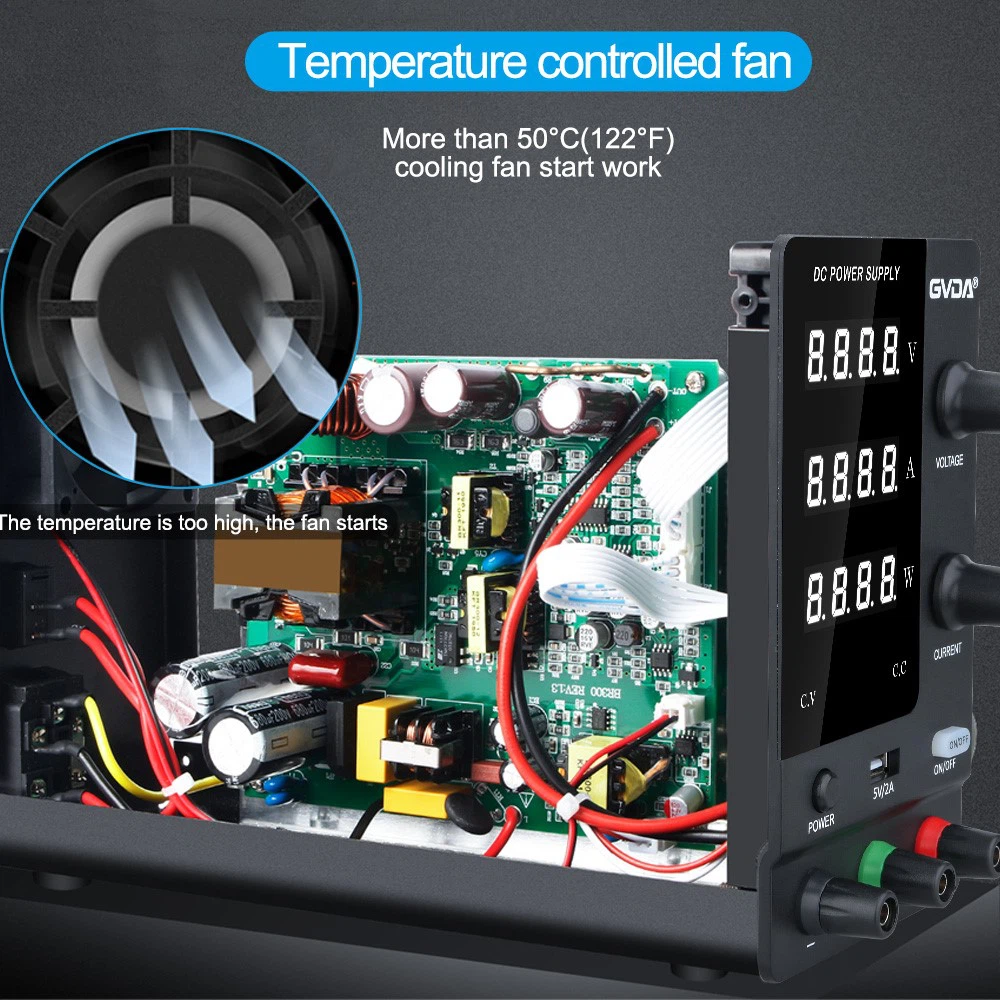

Hoogfrequent schakelend voedingscircuit hoofdcircuit
Van de AC-netingang, DC-uitgang van het hele proces, inclusief:
1, ingangsfilter: zijn rol is om de aanwezigheid van rommel op het elektriciteitsnet te filteren, maar ook om de door de machine gegenereerde rommelfeedback naar het openbare elektriciteitsnet te belemmeren.
2, rectificatie en filtering: de wisselstroomvoeding van het elektriciteitsnet wordt direct gelijkgericht in een soepelere gelijkstroom voor het volgende conversieniveau.
3, omvormer: gelijkgerichte gelijkstroom in hoogfrequente wisselstroom, wat het kerngedeelte is van de hoogfrequente schakelende voeding, hoe hoger de frequentie, het volume, het gewicht en de uitgangsvermogenverhouding kleiner zijn.
4, uitgangsrectificatie en filtering: afhankelijk van de belastingsbehoeften, om een stabiele en betrouwbare gelijkstroomvoeding te bieden.
Modulatie van hoogfrequente schakelvoedingscircuits
Ten eerste is de schakelperiode van pulseWidthModulation (pulseWidthModulation, afgekort als pWM) constant, door de pulsbreedte te veranderen om de werkcyclus te veranderen.
Ten tweede is de geleidingspulsbreedte van de pulsfrequentiemodulatie (pulseFrequencyModulation, afgekort als pFM) constant, door de schakelfrequentie te veranderen om de werkcyclus te veranderen.
Hybride modulatie
De aan-pulsbreedte en schakelfrequentie liggen niet vast, elk kan de manier veranderen, het is een combinatie van de bovenstaande twee manieren.
Principe van schakelspanningsregelaar
Schakel K met een bepaald tijdsinterval herhaaldelijk in en uit, in de schakelaar K aan, de ingangsvoeding E via de schakelaar K en het filtercircuit om de belasting RL te leveren, gedurende de hele inschakelperiode, voeding E naar de belasting naar energie leveren; wanneer de schakelaar K uit staat, zal de ingangsvoeding E de energievoorziening onderbreken. Het is te zien dat de ingangsvoeding naar de belasting om energie te leveren intermitterend is, om de belasting in staat te stellen een continue energietoevoer te krijgen, heeft schakelaar C2 en D-circuit deze functie. De inductor L wordt gebruikt om energie op te slaan en wanneer de schakelaar wordt losgekoppeld, wordt de in de inductor L opgeslagen energie via de diode D vrijgegeven aan de belasting, zodat de belasting wordt voorzien van continue en stabiele energie, omdat de diode D de laadstroom continu, dus het wordt een continuïteitsdiode genoemd. De gemiddelde waarde van spanning EAB tussen AB kan worden uitgedrukt door de volgende vergelijking
EAB=TON/T*E
Waarbij TON voor elke inschakeltijd, T voor het in- en uitschakelen van de bedrijfscyclus (dat wil zeggen, inschakeltijd TON en uitschakeltijd TOFF som).
Zoals uit de formule blijkt, verandert u de inschakeltijd en de verhouding van de bedrijfscyclus, de gemiddelde waarde van de spanning tussen de AB verandert ook, daarom wordt met de belasting en de ingangsvoedingsspanning automatisch de verhouding aangepast van TON en T zullen in staat zijn om de uitgangsspanning V0 hetzelfde te houden. Het veranderen van de aan-tijd TON en het aandeel van de bedrijfscyclus betekent ook het veranderen van de werkcyclus van de puls. Deze methode wordt "time ratio control" genoemd (TimeRatioControl, afgekort als TRC).
