Principe en verschil tussen multimeter en stroomtang voor stroomdetectie
De belangrijkste functie en werkingsprincipe van stroomtang

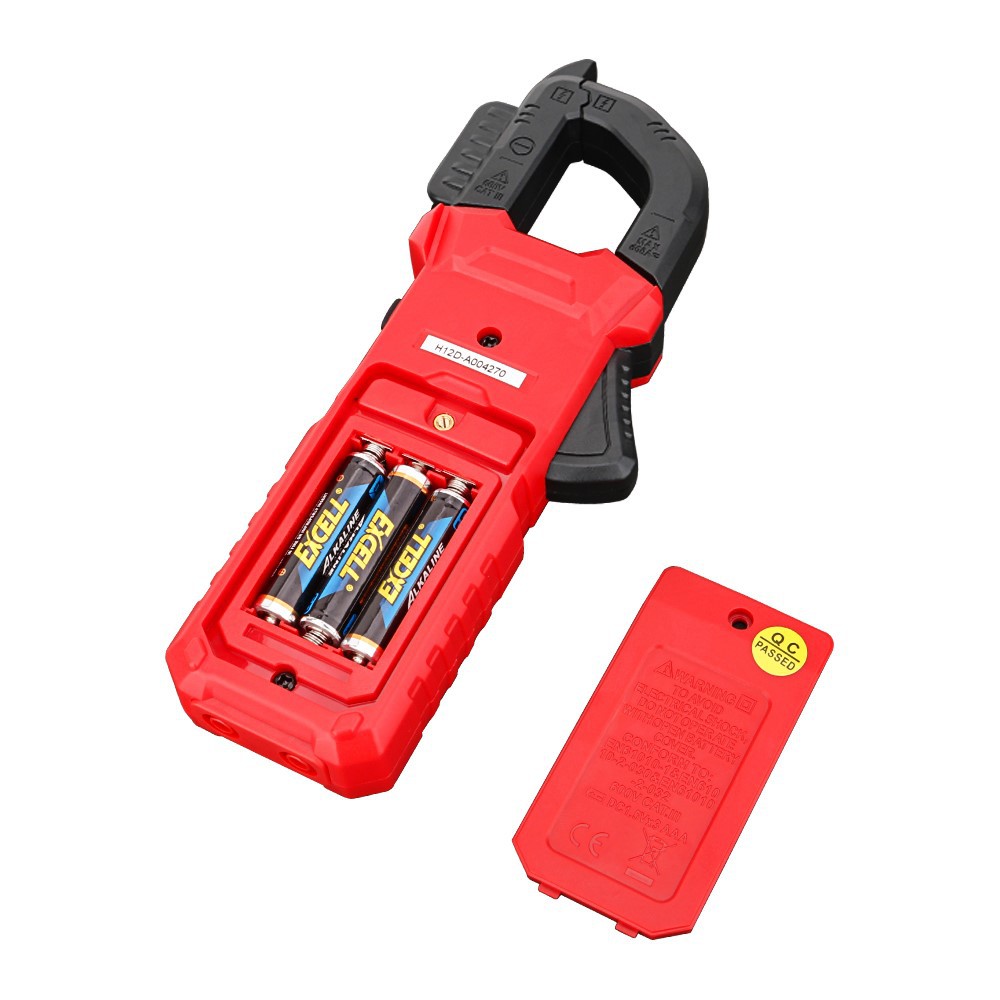

Het meest opvallende kenmerk van de stroomtang is de aan de voorkant te openen schuifmaat, die eenvoudig in de draad kan worden gestoken om de stroom in het circuit te meten, zodat de originele leiding niet hoeft te worden vernietigd of gewijzigd. kan een zeer grote stroom meten. Multimeter heeft ook een stroommeetfunctie, dus wat is het verschil tussen deze en de stroommeting met de stroomtang? Laten we eerst het principe en het verschil begrijpen tussen de multimeter die stroom detecteert en de stroomtang die stroom detecteert.
Het principe van de multimeter die stroom meet
Bij het meten van stroom met een multimeter is het noodzakelijk om het gemeten circuit los te koppelen en de multimeter in serie aan te sluiten om de stroom te meten. Door het interne stroomdetectiecircuit van de multimeter is het stroomniveau in de multimeter eigenlijk een zeer kleine weerstandswaarde van de weerstand, de stroom vloeit door deze weerstand, het zal een spanningsval veroorzaken, omdat de weerstandswaarde wordt bepaald , zolang de spanning op de weerstand wordt gemeten, kun je de stroom door de weerstand berekenen volgens de formule, omdat de weerstand in serie is geschakeld in het circuit, dus de stroom die er doorheen vloeit is de stroom van het circuit dat wordt gemeten.
Het stroommeetcircuit in de multimeter, inclusief de stroommeetcircuits in veel meters, is dus bedoeld om de stroom om te zetten in spanning door middel van een weerstandsshunt om de stroom te meten. De selectie van de weerstandswaarde is ook vereist. Als de weerstandswaarde te groot is, zal de stroom door de weerstand bij de spanningsval groot zijn, dus aan de ene kant zal deze worden verdeeld in meer spanning, wat de normale werking van de weerstand beïnvloedt. meting van de belasting, aan de andere kant, hoe groter de waarde van de weerstand, dezelfde stroom, dezelfde stroom, het gegenereerde vermogen erboven is ook groter, waardoor de weerstand warmer wordt, dus van deze twee zaken om te overwegen, hoe kleiner, hoe beter de waarde van de weerstand.
De weerstandswaarde mag echter niet te klein zijn, de weerstand is te klein, de spanningsval die ontstaat als de stroom erdoorheen vloeit, zal kleiner zijn, wat bepaalde eisen zal stellen aan het meetcircuit erachter, omdat er een te lage spanning moet zijn versterkt voordat het door het circuit kan worden gedetecteerd.
Nadelen van het meten van stroom met een multimeter
Uit de huidige detectiemethoden en -principes van de multimeter kunnen worden afgeleid dat het meten van stroom in serie moet worden aangesloten met de multimeter in het te meten circuit, zodat in een deel van het circuit dat niet zonder stroom kan worden gemeten, niet geschikt is. een ander punt is het huidige meetbereik van de multimeter, meestal is het maximale meetbereik van de multimeterstroom over het algemeen 10A of 20A, en om te voorkomen dat de interne stroomdetectieweerstand opwarmt, mag de multimeter lange tijd geen grote stromen meten tijd, voor nog grotere stromen is dit niet toegestaan. Om te voorkomen dat de interne stroomdetectieweerstand opwarmt, mag de multimeter lange tijd geen grote stroom meten en is het niet eenvoudig om de meting van grote stroom met de algemene multimeter te realiseren.
Principe van stroommeting met stroomtangen
Het stroommeetprincipe van de stroomtang en het principe van de universele penstroommeting zijn eigenlijk in principe hetzelfde, het verschil is dat de stroomtang niet direct de spanning op de shuntweerstand detecteert, maar door het gebruik van stroomtransformatoren. De transformator is eigenlijk een toepassing van de transformator, die de stroom in een bepaalde verhouding omzet. Nadat de stroomtransformator in de belasting is geplaatst, is de primaire ook gelijk aan een beurt, de secundaire is ook de stroomtang binnen het aantal windingen is meer, zodat de stroom in overeenstemming is met een bepaald aandeel van de kleinere, dus de huidige transformator is ook gelijk aan een step-up transformator, het interne circuit van de stroomtang, door de detectie van de spanning van de transformator aan de secundaire zijde, kunt u de gemeten stroom berekenen.
Dus de stroomtang vergeleken met de multimeter, bij het meten van stroom zonder de lijn te veranderen, en kan de grotere stroom meten, zoals motor- en andere inductieve stroombelastingen. Omdat een stroomtang echter binnenin een stroomtransformator gebruikt, kan hij volgens het werkingsprincipe van een transformator geen gelijkstroom doorgeven. Dus de stroomtang kan echt geen gelijkstroom meten? In feite kan de stroomtang gelijkstroom meten, maar dit is niet het gebruik van stroomtransformatoren.
Het verschil tussen een stroomtang en een multimeter
Zoals hierboven vermeld, wordt de hoofdfunctie van de stroomtang gebruikt om de stroom te detecteren, vergeleken met de multimeter, de stroomtang om de stroom te detecteren bij gebruik van handiger, de meting van het bereik dan de multimeter is veel groter, maar Er is een punt: de stroomtang kan bij het meten van kleinere stromen niet goed worden weergegeven (zoals honderden milliampère kleine stroom), en de meetnauwkeurigheid is niet zo goed als de multimeter.
Het tweede verschil, omdat de hoofdfunctie van de stroomtang het detecteren van de stroom is, is dus bij andere functies niet zo goed als de multimeter. Hoewel veel stroomtangen nu ook zijn geïntegreerd met veel functies van de multimeter, zoals spanningsmeting, weerstandsmeting, frequentiemeting, temperatuurmeting enz., maar over het algemeen zijn deze functies naast stroommeting niet zo goed als de multimeter , en de nauwkeurigheid van deze meetstappen is over het algemeen slechter dan die van de multimeter.
