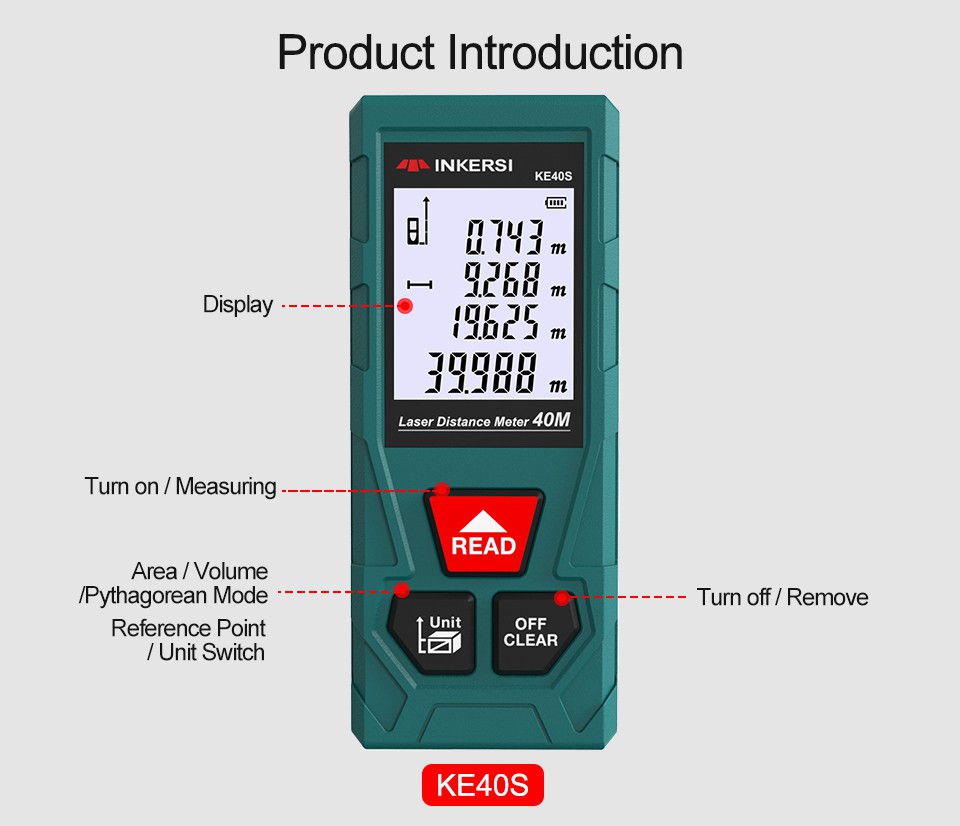

Principe van fase foto-elektrische afstandsmeter
De door de lichtbron uitgezonden lichtgolf (infraroodlicht of laser) komt de modulator binnen en wordt gemoduleerd door het hoogfrequente signaal van de hoofdoscillator (ook wel de hoofdoscillator genoemd), waardoor het een amplitudegemoduleerde golf wordt. Deze amplitudemodulatiegolf door het externe optische pad naar de ontvanger, convergentie in het foto-elektrische apparaat, het optische signaal wordt onmiddellijk omgezet in een elektrisch signaal. Dit elektrische signaal is de amplitudegemoduleerde golf die heen en weer gaat naar de meetlijn na demodulatie van een hoog bereiksignaal; de fase ervan is vertraagd.
Dit hoogfrequente bereiksignaal en het hoogfrequente signaal van de lokale oscillator (ook wel de lokale oscillator genoemd) via de bereiksignaalmixer voor foto-elektrische menging, frequentieselectie en versterking om een laagfrequent bereiksignaal te verkrijgen, uitgedrukt in. de oorspronkelijke fasevertraging van het hoogfrequente bereiksignaal blijft nog steeds behouden. Om de fase uit te voeren, maakt het hoofdoscillatie-hoogfrequente signaal deel uit van het referentiesignaal dat wordt opgeroepen met het hoogfrequente signaal en de oscillatie tegelijkertijd in de referentiesignaalmixer, na frequentieselectie en versterking, krijg kan worden gebruikt als referentie dan de fase van het referentiesignaal van de lage frequentie, zei dat, omdat er geen heen- en terugreis naar de meetlijn is, er dus geen olifant is bij het genereren van die fasevertraging. Daarom, en tegelijkertijd wordt de fasesensor gevoed met behulp van digitale fasemeettechnologie voor fasevergelijking, worden op het display de resultaten weergegeven van het bereiksignaal van en naar de meetlijn van de fasevertraging.
Bij gebruik van een schaalfrequentie zal de weergave slechts minder dan een week van het faseverschil in het overeenkomstige afstandsstaartnummer weergeven, meer dan een week van het aantal volledige weken van de overeenkomstige afstandsmeting van het aantal volledige voeten kan niet worden weergegeven Om deze reden is het bekend dat de hoofdoscillator van de fase-afstandsmeter en de trilling van de twee componenten ook een reeks oscillatiefrequenties op grove schaal bevatten, dwz de frequentie van de hoofdoscillator en de oscillatiefrequentie van de oscillator. Zoals eerder vermeld, kunt u, als dezelfde metingen met de grove meetlintfrequentie, het fijne meetlint en een groep grove meetlintresultaten gecombineerd worden, de gehele te meten afstand verkrijgen.
