Reparatie van veelvoorkomende fouten bij de montage van een pointer-multimeter
Revisie van veelvoorkomende fouten in de montage

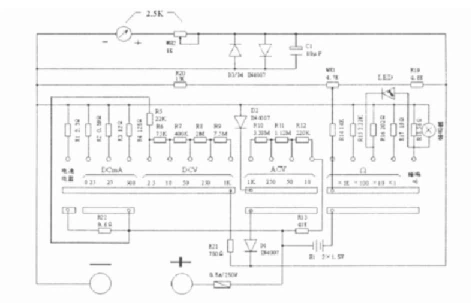

De elektronische componenten die door de geassembleerde multimeter zijn samengesteld, zijn gescreend en voldoen aan de kwaliteitseisen, dus het onderhoud van storingen veroorzaakt door kwaliteitsproblemen van elektronische componenten is niet nodig. Het schematische schakelschema van de pointer-multimeter wordt getoond in figuur 1:
Alle tests reageren niet
Draai de functieconversieknop naar elke meetpositie om te testen en de meterwijzer buigt niet af (hierna wordt naar "de meterwijzer buigt niet" verwezen als "niet afgebogen" en naar "de meterwijzer buigt" wordt verwezen als " afbuiging"), en de zoemer Het instrument klinkt niet (hierna wordt "de zoemer klinkt niet" "geen geluid" en "de zoemer klinkt" wordt "geluid" genoemd), de lichtdiode licht niet op (hierna wordt "de lichtgevende diode licht niet op" aangeduid als "geen geluid" "helder" verwijst naar "lichtgevende diode" als "helder"). Als deze omstandigheden bestaan, is de meest waarschijnlijke reden dat de buis niet is geïnstalleerd of is uitgeblazen, of dat dit wordt veroorzaakt door de horizontale installatie van de borstel. Als het contact tussen de borstel en de borstelbaan en het borstelcontact slecht is, zal het indrukken van de functieomschakelknop reageren. Als er een fout is opgetreden bij de horizontale installatie van de borstels, voelt u dat de rotatie niet soepel en stijf is wanneer u aan de functieconversieknop draait, dus de borstels moeten worden geïnstalleerd volgens het montageproces. Als er een probleem is met de zekering, is deze gemakkelijk te vinden en te vervangen.
Omgekeerde installatie van de versnellingsindicatieknop
Om de geassembleerde multimeter te debuggen, is het meestal om eerst de weerstandsversnelling te detecteren, vervolgens de meetsnoeren kort te sluiten om het bereik van de zoemer en de weerstandsversnelling te observeren, en vervolgens de DCV-, DCmA- en ACV-functieversnellingen achtereenvolgens te testen. Sluit de meetsnoeren kort om te detecteren dat de zoemer "luid, helder en afgebogen" moet zijn, en de andere bereiken van het weerstandsbestand moeten ook "afgebogen" zijn, maar er is geen reactie en wanneer de functieconversieknop is omgezet naar DCV1K door de meetsnoeren kort te sluiten, " Luid, helder, afgebogen" (dit fenomeen zou niet moeten voorkomen in dit bestand). Uit het gedrukte schakelschema blijkt dat de indicatorknop (schijf) van de functieomschakelknop achterstevoren is gemonteerd. Op de printplaat is de DCV1K-versnelling precies anders dan de zoemerversnelling in het elektrische blok, dus de versnellingsindicatorknop in deze fout geeft de DCV1K-versnelling aan en de borstel is eigenlijk verbonden met de zoemerversnelling van de weerstand. De manier om de fout te verhelpen is door de versnellingsindicatorknop op de functieomschakelknop los te koppelen en om te draaien, zodat de pijlpositie van de versnellingsindicatorknop in lijn is met de positie van de borstelgroef op de borstelknop eronder, en lijn vervolgens de versnellingsindicatorknop uit met de knop Draai gewoon de borstelknop vast.
De functieconversieknop is samengesteld uit bovenste en onderste knoppen (schijven). Het bovenste stuk is de versnellingsindicatieknop met een indicatiepijl en het onderste stuk is de borstelknop met borstelsleuven en zijgaten voor het plaatsen van veren en stalen kogels. De borstels zijn geïnstalleerd in de borstel goed. De bovenste en onderste knoppen zijn verbonden door een rechthoekige huls, maar één kant van de schacht is een kleine boog om de uitlijning van de bovenste en onderste knoppen te vergemakkelijken. Omdat de boog niet duidelijk is, is het gemakkelijk om de as om te keren.
Als het eenmaal is omgekeerd, is het gemakkelijk om de meterkop door te branden als deze blind wordt getest.
Problemen oplossen van veelvoorkomende fouten van weerstandsuitrusting
Er zijn veel fouten in de weerstandsuitrusting en de oorzaken van de fouten zijn voornamelijk verkeerde installatie, verkeerd lassen, verkeerd lassen en slecht contact. De analyse van het falen van het weerstandsbestand houdt geen rekening met de montagefout van het weerstandselement en het kortsluitingsverschijnsel. Omdat er te veel faalverschijnselen zijn van de weerstandsinrichting, worden de componenten die vatbaar zijn voor montagefouten in het weerstandsmeetcircuit nu geclassificeerd om de oorzaak van de storing te achterhalen en een onderhoudsplan voor te stellen.
Fout in zoemerbestand
De studenten maken zich het meest zorgen over het debuggen van dit bestand, omdat de succesvolle realisatie van de functie van dit bestand het fenomeen "luid, helder en afgebogen" zal hebben, wat een "zichtbare en hoorbare" bevestiging is van hun werk. De normale situatie is om de batterij te installeren, de functieconversieknop naar de zoemerpositie te draaien, de zoemer moet klinken, de lichtgevende diode (LED) zal oplichten en de wijzers zullen afbuigen. Symptomen zijn:
(1) Luid maar niet helder; (2) Helder maar niet luid; (3) Geen geluid maar niet helder; (4) De lichtgevende diode is aan wanneer deze naar de positie ×10Ω wordt gedraaid (in deze positie mag de lichtgevende diode niet branden). De bovenstaande fouten zijn de foutcombinatie van omgekeerde polariteit van LED en zoemer. De hieronder vermelde "normale installatie" betekent dat de componenten correct zijn gemonteerd volgens de polariteit van het schakelschema. 2) De behuizing van de zoemer is kapot of omgekeerd. In het geval van (3), naast de zoemer en de LED zijn open of omgekeerd, is er ook een fenomeen van slecht contact van de borstel. In het geval van (4), als de LED brandt maar de zoemer een zwak geluid maakt, betekent dit dat de LED omgekeerd is geïnstalleerd en dat de zoemer correct is geïnstalleerd. Als de LED helder is maar de zoemer niet klinkt, betekent dit dat de LED omgekeerd is geïnstalleerd en de zoemer verkeerd is geïnstalleerd.
