Spanningstestartikelen voor digitale multimeters

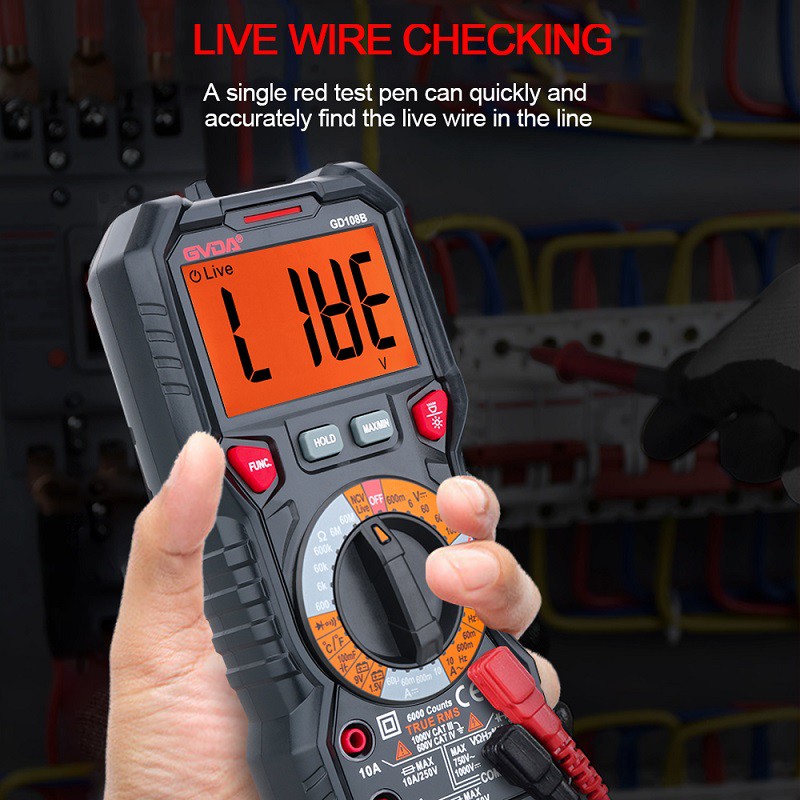

Een van de meest elementaire functies van een digitale multimeter is het meten van spanning. Het testen van de spanning is meestal de eerste stap bij het oplossen van circuitproblemen. Als er geen spanning is of de spanning te laag of te hoog is, moet vóór verdere inspectie eerst het probleem met de stroomvoorziening worden opgelost.
De golfvorm van wisselspanning kan sinusoïdaal (sinusgolf) of niet-sinusoïdaal (zaagtandgolf, blokgolf, enz.) zijn. Veel digitale multimeters kunnen de RMS (effectieve waarde) van wisselspanning weergeven. De effectieve waarde is de waarde waarbij de wisselspanning gelijk is aan de gelijkspanning.
Veel tabellen hebben de functie van "gemiddelde respons", die een geldige waarde kan opleveren bij het invoeren van een zuivere sinusgolf. Dit type meter kan de effectieve waarde van niet-sinusoïdale golven niet nauwkeurig meten. Een digitale multimeter met True RMS-functie kan nauwkeurig de True RMS van niet-sinusoïdale golven meten.
Het vermogen van een digitale multimeter om wisselspanning te meten wordt beperkt door de frequentie van het gemeten signaal. De meeste digitale multimeters kunnen wisselspanning van 50 Hz tot 500 Hz nauwkeurig meten. Maar de AC-meetbandbreedte van een digitale multimeter kan enkele honderden kilohertz bereiken. Voor AC-spanning en -stroom moet hun frequentiebereik consistent zijn met de specificaties van de digitale multimeter.
1. Meting van gelijkspanning
① Steek de zwarte sonde in de COM-aansluiting en de rode sonde in de V/Ω-aansluiting.
② Plaats de functieschakelaar in het DC-spanningsbereik van het V-bereik en sluit de testsonde aan op de te testen stroombron (open circuit-spanning meten) of de belasting (meet de spanningsval van de belasting). De polariteit van de terminal die op de rode sonde is aangesloten, wordt ook op het display weergegeven.
③ Controleer de meetwaarde en bevestig de eenheid
Opmerking:
① Als het te meten spanningsbereik onbekend is, zet u de functieschakelaar op het maximale bereik en verlaagt u dit geleidelijk
② Als het display alleen "1" weergeeft, geeft dit aan dat het bereik overschreden is en moet de functieschakelaar op een hoger bereik worden ingesteld
③ "Meet geen spanningen boven de 1000V. Het is mogelijk hogere spanningswaarden weer te geven, maar er bestaat een risico op beschadiging van interne circuits."
④ Bij het meten van hoogspanning moet extra aandacht worden besteed aan het vermijden van elektrische schokken
2. Meting van wisselspanning
① Steek de zwarte sonde in de COM-aansluiting en de rode sonde in de V/Ω-aansluiting.
② Plaats de functieschakelaar binnen het AC-spanningsbereik V~ en sluit de testpen aan op de geteste voeding of belasting. Het testaansluitschema is hetzelfde als hierboven. Bij het meten van de wisselspanning is er geen polariteitsweergave.
