Wat betekenen de symbolen op de multimeter?
Multimeter houdt zich bezig met elektrische apparatuur, huishoudelijke apparaten, elektronische elektricien noodzakelijke testinstrumenten. Veelgebruikte mechanische en elektronische twee soorten. Over het algemeen zijn de meeste mechanische selecties van het type MF47, elektronische digitale multimetermodellen bijzonder talrijk.

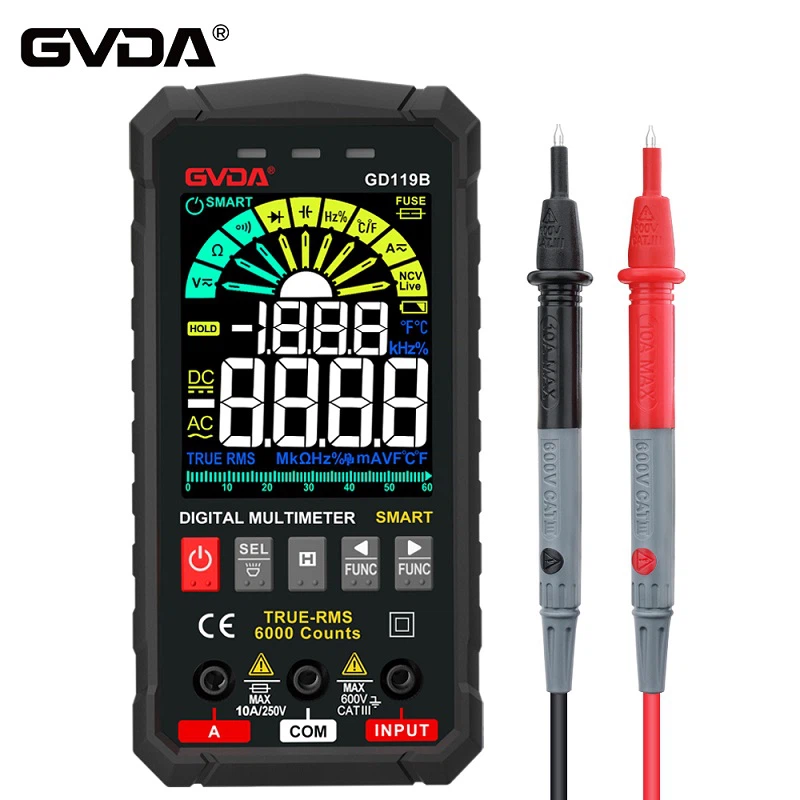

De symbolen die vaak worden gebruikt in multimeters
① DCA → DC-stroom → microampère (uA) → milliampère (mA) → ampère (A).
② DC Ⅴ → DC-spanning → millivolt (m Ⅴ) → volt (Ⅴ).
③ AC V → AC-spanning → volt (V).
④Ω → DC-weerstand → ohm (Ω)
→ kilohm (KΩ) → megohm (MΩ)
⑤ Zoemend pad → De zoemer klinkt als de waarde lager is dan 10 Ω.
⑥ capaciteitsmeting →C*0.1, C*1, C*10, C*100, C*1K, enz.
⑦ hFE → DC-versterking van de transistor.
⑧ dB→audioniveau→{0}}dB~+22dB, 0dB=1mw/600Ω.
MF47 Mechanisch gebruik;
Voor gebruik dient u te controleren of de wijzer in de mechanische nulpositie staat, bijvoorbeeld niet op de nulpositie wijzend, u kunt de nulversteller op het deksel van de tafel zo draaien dat de wijzer de nulpositie aangeeft. Steek vervolgens de rode en zwarte stekkers van de teststaaf in de "+" en "-" aansluitingen, zoals bij het meten van AC/DC 2500V of DC 10A, de rode stekkers moeten in de aansluitingen met het label "2500V" of "10A" worden gestoken. . " of "10A" stopcontact.
Gelijkstroommeting: Wanneer u 0.05-500mA meet, zet u de schakelaar op het gewenste stroomniveau. Meting van 10A, de rode stekker "+" moet in de 10A-aansluiting worden gestoken, draai de schakelaar op de 500mA DC-stroomlimiet en sluit vervolgens de teststaaf in serie aan op het te testen circuit.
AC- en DC-spanningsmeting: Bij het meten van AC {{0}}V of DC 0.25-1000V, zet u de schakelaar op de gewenste spanning. Meting van AC en DC 2500V, de schakelaar moet naar de positie van AC en DC 1000V worden gedraaid en vervolgens de teststaaf over het te testen circuit aansluiten. Indien uitgerust met een hoogspanningssonde, kan het de hoogspanning meten van tv-toestellen van minder dan of gelijk aan 25 kV. Meting, de schakelaar moet op de 50uA-positie worden geplaatst, de hoogspanningssonde van de rode en zwarte stekker wordt in de "+", "-" aansluiting gestoken, aardingsklemmen en tv-metalen plaatverbinding, en houd vervolgens de sonde vast voor meting . Meting van AC 10V-spanning, aflezingen, zie de speciale AC 10V-schaal (rood).
DC-weerstandsmeting: installeer de batterij (R14 type 2 # 1,5V en 6F22 type 9V elk), draai de schakelaar naar de gewenste weerstandsmeetuitrusting, de teststaaf twee kort, pas de ohm-knop aan, zodat de wijzer op één lijn staat met de ohm "0" positie, en vervolgens gescheiden van de teststaaf voor meting. Meting van de weerstand in het circuit, moet u eerst de voeding uitschakelen, zoals condensatoren in het circuit moeten eerst worden ontladen. Wanneer u de lekweerstand van gepolariseerde elektrolytische condensatoren controleert, kunt u de schakelaar op het R × 1k-bestand zetten, de rode staaf van de testbalk moet worden aangesloten op de negatieve pool van de condensator, de zwarte staaf moet worden aangesloten op de positieve pool van de condensator . Opmerking: Als R×1k niet op nul kan worden ingesteld of de zoemer niet goed werkt, vervang dan de 2# (1,5 V) batterij. Als de R×10K-versnelling niet in de nulpositie kan worden afgesteld, of als de helderheid van de infrarooddetectieapparatuur onvoldoende is, vervang dan de 6F22 (9V) gelamineerde batterij.
