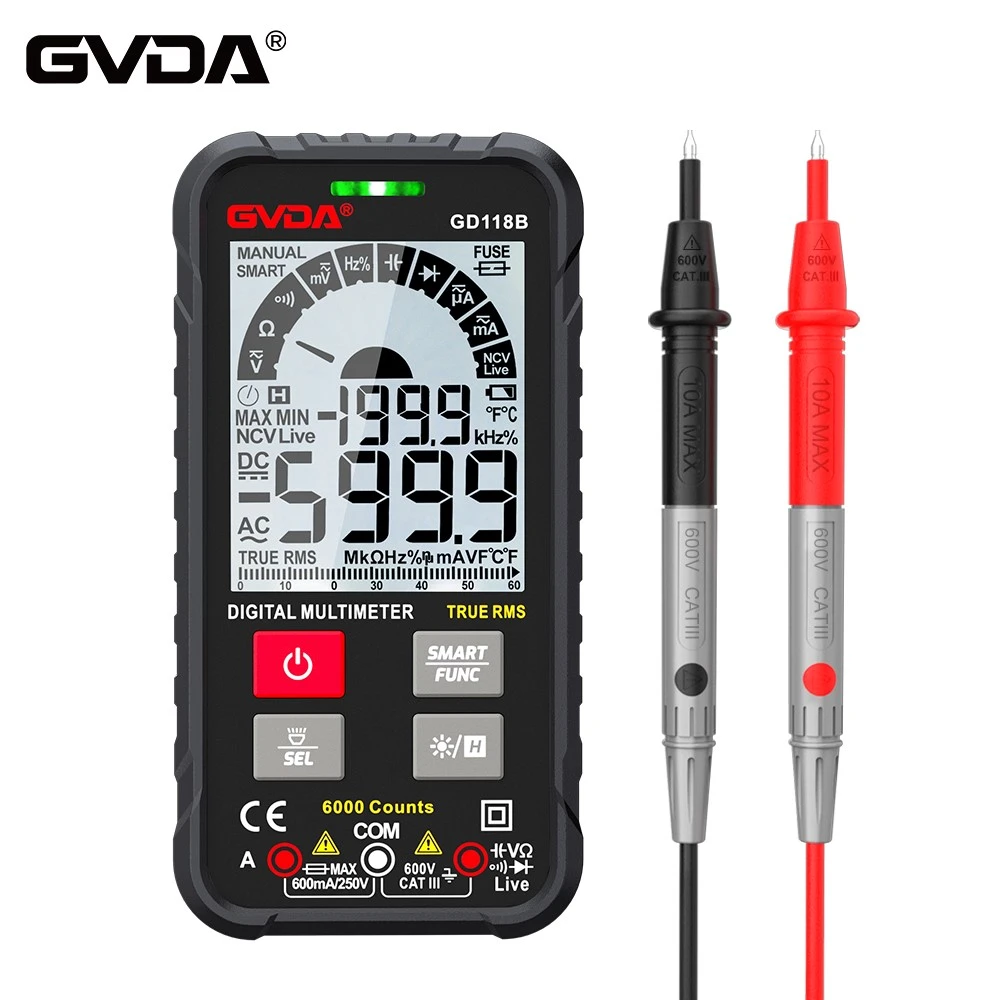

Hoe meet een digitale multimeter welk gat van het stopcontact de spanningvoerende draad is?
Als het DC is, is het erg handig. Steek de twee meetsnoeren gewoon rechtstreeks in de twee uiteinden van de voeding. Als de weergegeven spanning positief is, is het rode meetsnoer positief. Als de weergegeven spanning negatief is, is het zwarte meetsnoer positief.
Omdat wisselstroom geen positieve en negatieve pool heeft, is deze methode niet van toepassing op wisselstroom.
Dus, hoe gebruiken we een multimeter om de spanningvoerende draad en de neutrale draad van wisselstroom te onderscheiden?
De eerste methode: stel nu de multimeter af op de AC-versnelling (als deze is verdeeld in versnellingen, stel deze dan af op een versnelling groter dan 220VAC), en sluit de zwarte meetkabel rechtstreeks aan op de aarde (u kunt verbinding maken met het gat in het midden van het driefasige stopcontact, zo niet, dan kunt u het rechtstreeks aarden of aan de muur bevestigen), de rode meetsnoeren zijn respectievelijk verbonden met de neutrale draad en de contactgaten voor de stroomvoerende draad, en het grootste aantal is de stroomvoerende draad.
De tweede methode: stel nu de multimeter af op de AC-versnelling, de zwarte testpen is direct inactief en de rode testpen is respectievelijk verbonden met de neutrale draad en het contactgat van de stroomvoerende draad, en het grotere aantal is de stroomvoerende draad. De spanning die met deze methode wordt gemeten, is niet de daadwerkelijke wisselspanning, maar er kan onderscheid worden gemaakt tussen de neutrale draad en de stroomvoerende draad.
Als u het contactpunt van de neutrale draad of de stroomvoerende draad niet kunt vinden, hoeft u de isolatielaag van de draad natuurlijk niet af te pellen. Eén meetsnoer is geaard en het andere meetsnoer bevindt zich direct in de buurt van de draadisolatielaag. De grotere aflezing is de spanningvoerende draad en de lagere aflezing is de nullijn.
De structuur van multimeter (type 500)
De multimeter bestaat uit drie hoofdonderdelen: meterkop, meetcircuit en omschakelaar.
(1) kop
Het is een zeer gevoelige magneto-elektrische DC-ampèremeter. De belangrijkste prestatie-indicatoren van de multimeter zijn in principe afhankelijk van de prestaties van de meterkop. De gevoeligheid van de meterkop verwijst naar de gelijkstroomwaarde die door de meterkop stroomt wanneer de wijzer van de meterkop op volledige schaal wordt afgebogen. Hoe kleiner de waarde, hoe hoger de gevoeligheid van de meterkop. Hoe groter de interne weerstand bij het meten van spanning, hoe beter de prestaties. Er zijn vier schaallijnen op de meterkop en hun functies zijn als volgt: de eerste lijn (van boven naar beneden) is gemarkeerd met R of Ω, wat de weerstandswaarde aangeeft. Als de schakelaar zich in het ohm-blok bevindt, leest u deze schaallijn. De tweede balk is gemarkeerd met ∽ en VA, die de AC-, DC-spanning en DC-stroomwaarde aangeven. Wanneer de omschakelaar in de AC-, DC-spannings- of DC-stroomversnelling staat en het bereik zich in een andere positie bevindt dan AC 10V, leest u deze schaal Draad. De derde regel is gemarkeerd met 10V, wat de wisselspanningswaarde van 10V aangeeft. Als de schakelaar zich in het AC- en DC-spanningsbereik bevindt en het bereik AC 10V is, lees dan deze schaalregel. De vierde balk, met het label dB, geeft het audioniveau aan.
(2) Meetlijn
Het meetcircuit is een circuit dat wordt gebruikt om verschillende gemeten objecten om te zetten in kleine gelijkstroom die geschikt is voor metermeting. Het is samengesteld uit weerstanden, halfgeleiderelementen en batterijen. Het kan verschillende gemeten objecten (zoals stroom, spanning, weerstand, enz.), Verschillende bereiken, na een reeks bewerkingen (zoals rectificatie, rangeren, spanningsdeling, enz.) Omvormen, het wordt verenigd in een bepaalde hoeveelheid kleine gelijkstroom stroom en verzonden naar de meter voor meting.
(3) Overdrachtsschakelaar
Zijn functie is om een verscheidenheid aan verschillende meetlijnen te selecteren om te voldoen aan de meetvereisten van verschillende typen en bereiken. Er zijn over het algemeen twee overdrachtsschakelaars, gemarkeerd met verschillende versnellingen en bereiken.
