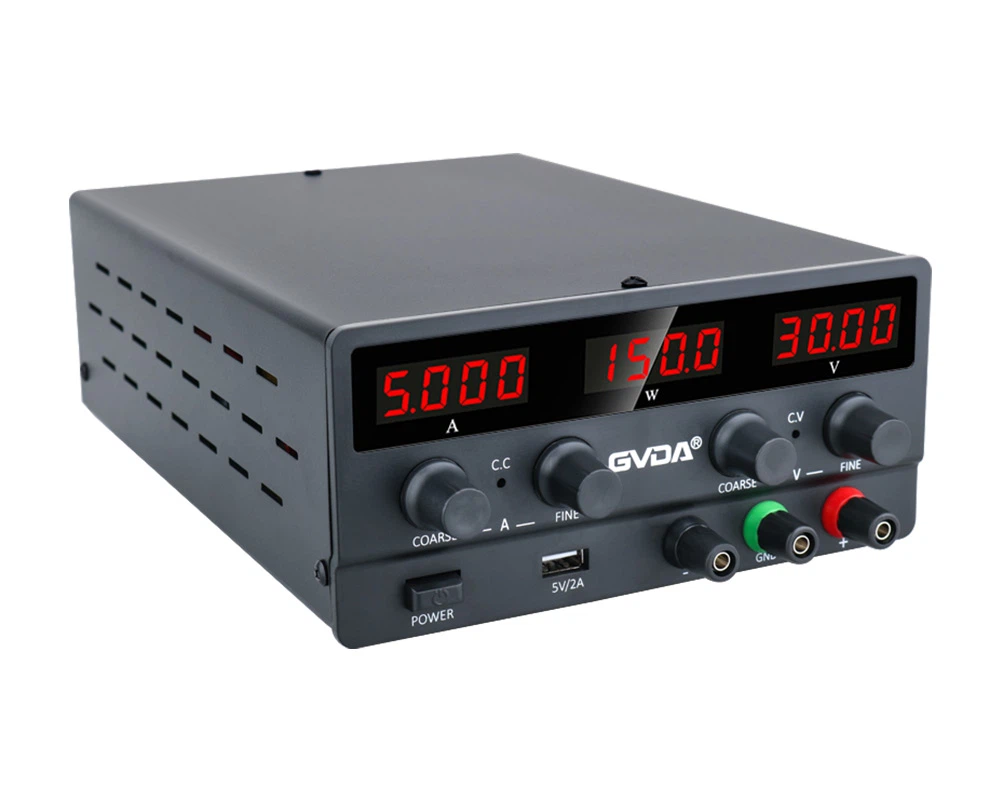

Waarom worden gereguleerde voedingen veel gebruikt?
Er zijn veel classificatiemethoden van gereguleerde voedingen. Afhankelijk van het type uitgangsvermogen zijn er DC-gereguleerde voeding en AC-gereguleerde voeding; volgens de verbindingsmodus tussen het gereguleerde circuit en de belasting, zijn er seriegeregelde voeding en parallel gereguleerde voeding; Er is een lineaire gereguleerde voeding en een schakelende gereguleerde voeding in werkende staat; eenvoudige gereguleerde voeding en feedback gereguleerde voeding zijn onderverdeeld in circuittypes, enzovoort.
voordeel:
"Schakelen gereguleerde voeding" in vergelijking met "serie regelbare gereguleerde voeding", is efficiënter en energiebesparend; het heeft een sterk vermogen om zich aan te passen aan veranderingen in de netspanning; de uitgangsspanning kan in een breed bereik worden aangepast; met één schakelbuis kunnen gemakkelijk meerdere groepen met verschillende spanningsniveaus worden verkregen. Stroomvoorziening; klein formaat, lichtgewicht en vele andere voordelen, en worden veel gebruikt.
(1) Laag stroomverbruik en hoog rendement
(2) Klein formaat en lichtgewicht
(3) Breed scala aan spanningsregeling
(4) De filterefficiëntie is aanzienlijk verbeterd en de capaciteit en het volume van de filtercondensator zijn sterk verminderd
(5) De circuitvorm is flexibel en divers
Werkingsprincipe: Na gelijkrichting en filtering wordt de gelijkspanning door R1 aan de basis van de regelbuis geleverd, zodat de regelbuis wordt ingeschakeld. Wanneer V1 is ingeschakeld, gaat de spanning door RP en R2 om V2 aan te zetten, en vervolgens wordt V3 ook ingeschakeld. Op dit moment, V1, veranderen de emitter- en collectorspanningen van V2 en V3 niet meer (de functie is exact dezelfde als die van de zenerbuis). Door RP aan te passen, kan een stabiele uitgangsspanning worden verkregen en de verhouding van R1, RP, R2 en R3 bepaalt de uitgangsspanningswaarde van dit circuit.
Het verschil tussen lineair gereguleerde voeding en schakelende voeding
De schakelende gereguleerde voeding realiseert spanningsomzetting en spanningsstabilisatie door gelijkstroom om te zetten in hoogfrequente pulsen en vervolgens elektromagnetische omzetting uit te voeren. De lineair gereguleerde voeding is direct in serie geschakeld met een bestuurbaar regelelement om de ingangsgelijkspanning te verdelen om spanningsconversie en spanningsstabilisatie te realiseren, wat in wezen gelijk is aan het in serie schakelen van een variabele weerstand.
De voeding van de schakelende regelaar heeft een hoog rendement en kan omhoog of omlaag gaan. Lineair gereguleerde voedingen kunnen alleen aftreden en hebben een laag rendement. Schakelende gereguleerde voeding zal hoogfrequente interferentie produceren, terwijl lineair gereguleerde voeding geen interferentie zal hebben.
